| Момент затяжки | |
| Внутренняя гайка крепления штока амортизаторной стойки | 62 Нм |
| Крепления амортизаторной стойки к кузову | 44 Нм |
| Крепления амортизаторной стойки к поворотному кулаку | 105 Нм |
| Болт крепления тормозного шланга | 8 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Разблокируйте рулевое колесо.
Снимите переднее колесо.

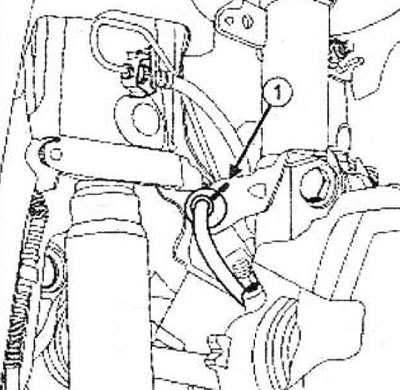

Пометьте положение колпачка на амортизаторной стойке с помощью нестираемый карандаш (1).

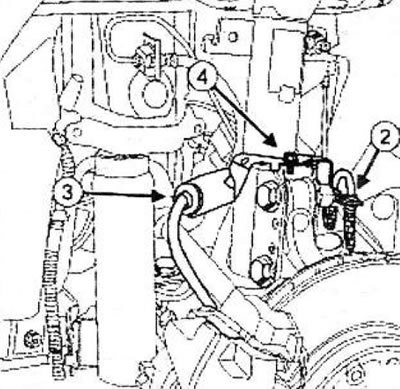

Отсоедините:
- жгут проводов (2) датчика частоты вращения колеса от крепления тормозного шланга,
- колпачок (3) кронштейна тормозного шланга.
Снимите:
- болт крепления (4) кронштейна тормозного шланга,
- кронштейн крепления тормозного шланга.
Отверните гайку (5) пальцев шарового шарнира стоек стабилизатора поперечной устойчивости на амортизаторной стойке.

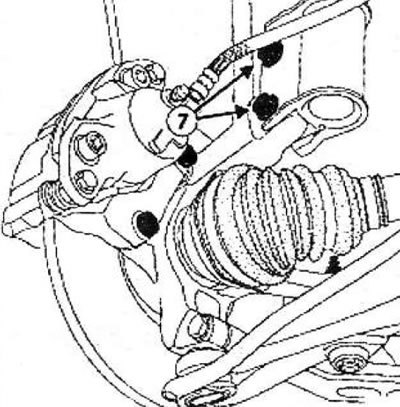

Отверните болты (7) крепления амортизаторной стойки к поворотному кулаку.
Снимите нижний конец амортизаторной стойки от поворотного кулака, нажимая на поворотный кулак.
Закрепите поворотный кулак на кузове.
Снимите:

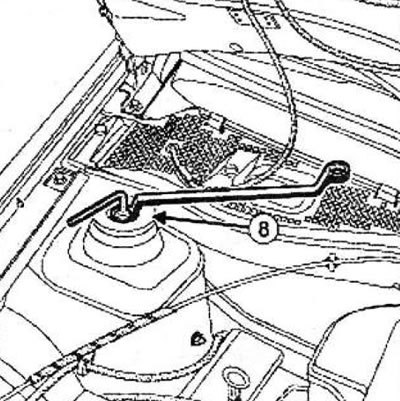

- гайку крепления амортизаторной стойки к чашке с помощью шестигранного и накидного ключей,
- чашку (8),
- амортизаторную стойку в сборе с пружинной.
Установите подходящие захваты на приспособление для сжатия пружин и установите приспособление на пружину.
Сжимайте пружину до тех пор, пока она не отойдет от чашек.
Отверните гайку штока амортизаторной стойки с помощью шестигранного и накидного ключей.
Отделите друг от друга детали, входящие в состав узла амортизаторной стойки в сборе с пружиной.
Установка
При необходимости замените неисправные элементы верхней опоры.
Детали, подлежащие обязательной замене:
- гайка штока передней амортизаторной стойки,
- фильтрующий элемент,
- гайка крепления пальца шарового шарнира стойки стабилизатора поперечной устойчивости,
- нижняя гайка крепления переднего амортизатора.

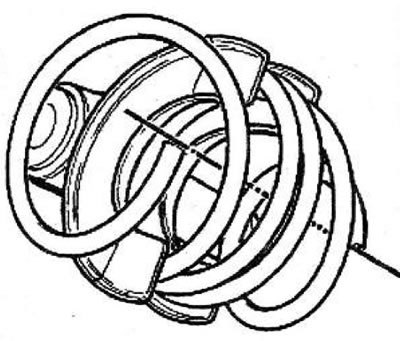

Зажмите приспособление для сжатия пружин в тиски.

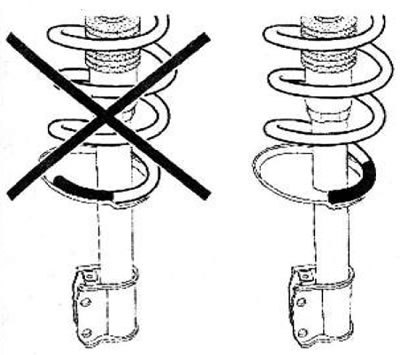

Установите пружину в канавку чашки.

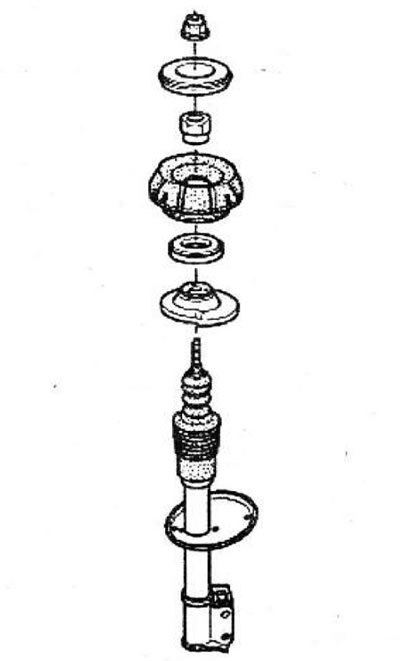

Соблюдайте порядок и направление установки деталей.
Затяните требуемым моментом внутреннюю гайку крепления штока амортизаторной стойки (62 Нм).
Разгрузите пружину.
Снимите приспособление для сжатия с пружины.
Установите:
- амортизаторную стойку в сборе с пружинной,
- верхнюю опору амортизаторной стойки (8) при помощи шестигранного ключа и накидного ключа,
- амортизаторную стойку на поворотный кулак.
Затяните требуемым моментом:
- гайку крепления амортизаторной стойки к кузову (44 Нм),
- болты крепления амортизаторной стойки к поворотному кулаку (105 Нм).
[Смотрите оригинал на указанном сайте: www.autoinstruction.ru]
Установите крепление тормозного шланга.
Затяните требуемым моментом болт крепления тормозного шланга (8 Нм).
Закрепите заглушку тормозного шланга на кронштейне.
Закрепите датчик скорости на кронштейне.
Установите переднее колесо.
