Крышка головки блока цилиндров — снятие и установка (Peugeot 405)

0

Гайки, расположенные под крышкой головки блока цилиндров моделей 1761 см³ и 1998 см³ (с 8 клапанами)

Гайки указаны стрелками.

Снятие

Двигатели 1580 см³ и 1905 см³ (8 клапанов)

1. Снять провод массы с аккумулятора.

2. На моделях 1580 см³ и 1905 см³ снять воздушный фильтр и кожух воздушного фильтра.

3. На всех моделях снять шланг вентиляции картера двигателя.



4. Снять скобы крепления высоковольтных проводов к крышке.

5. Отвинтить два болта крепления крышки головки блока цилиндров и снять крышку с резиновой прокладкой.

Двигатели 1761 см³ и 1998 см³ (8 клапанов)

6. Снять шланг вентиляции картера двигателя с правой передней стороны крышки.

7. Снять скобы, отвинтить два винта и снять крышку фильтрующего элемента воздушного фильтра.



8. Отвинтить 10 болтов крепления крышки головки блока цилиндров и снять крышку с резиновой прокладкой.

Модели с 16 клапанами

9. Снять топливные и возвратные шланги с передней стороны главной крышки и заглушить их пробками.

10. Отвинтить 7 болтов и снять крышку, закрывающую свечи зажигания.

11. Снять электрические провода.

12. Снять шланг вентиляции картера двигателя с левой передней стороны крышки.

(Информация скопирована с сайта: www.autoinstruction.ru)

13. Отвинтить 12 болтов крепления крышки головки блока цилиндров, отмечая положение, занимаемое каждым болтом, так как болты имеют четыре различных длины.

14. Снять крышку с резиновой прокладкой.

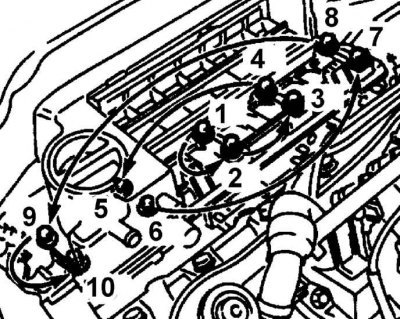

Последовательность затягивания болтов крепления крышки на двигателях 1761 см³ и 1998 см³

Уплотнение свечей зажигания

В точках, отмеченных стрелками (3), использовать кремниевый изолятор (двигатель XU9TJ4).

Последовательность первой стадии затягивания болтов крепления крышки головки (двигатели XU9J4)

Последовательность второй стадии (после охлаждения двигателя в течение 4 часов) затягивания внешних болтов крепления крышки головки (двигатели XU9J4)

Установка

Двигатели 1580 см³ и 1905 см³ (8 клапанов)

1. Тщательно очистить крышку головки, удалить все следы масла и установить резиновую прокладку по всей длине крышки.

2. Соблюдая осторожность установить крышку на головку блока цилиндров и завинтить болты.

3. Установить ранее снятые провода и шланги.

4. Установить воздушный фильтр.

5. Подключить провод массы к аккумулятору.

Двигатели 1761 см³ и 1998 см³ (8 клапанов)

6. Тщательно очистить крышку головки, удалить все следы масла и установить резиновую прокладку по всей длине крышки.

7. Соблюдая осторожность установить крышку на головку блока цилиндров и завинтить болты постепенно и равномерно до требуемого момента (см. рис. Последовательность затягивания болтов крепления крышки на двигателях 1761 см³ и 1998 см³).

8. Установить ранее снятые провода и шланги.

9. Установить воздушный фильтр.

10. Подключить провод массы к аккумулятору.

Модели с 16 клапанами

11. Выполнить действия, описанные для моделей с 8 клапанами.

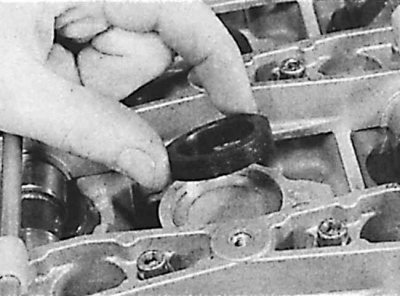

12. Установить четыре масляных уплотнения в отверстия для свечей зажигания.

13. Установить крышку головки и завинтить болты постепенно и равномерно до требуемого момента.

14. Установить крышку, закрывающую свечи зажигания.

15. Установить ранее снятые провода и шланги.

16. Установить воздушный фильтр.

17. Установить шланг подачи топлива и возвратные шланги к их соответствующим топливным соединениям.

18. Подключить провод массы к аккумулятору.
