Снятие
1. Поднять и зафиксировать автомобиль.
2. Снять каталитический нейтрализатор.
3. Снять возвратный маслопровод турбокомпрессора.
4. Снять теплозащитный экран выпускного коллектора.

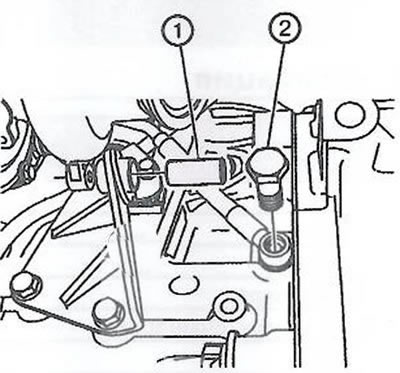

5. Снять нижнее крепление (1) модуля турбокомпрессора.
6. Снять крепление маслопровода (2).
7. Снять вакуумные шланги с модуля турбокомпрессора.
8. Снять напорные маслопроводы турбокомпрессора.
9. Снять нижний отводной воздухопровод воздушного фильтра.
10. Снять впускной патрубок промежуточного охладителя с турбокомпрессора.

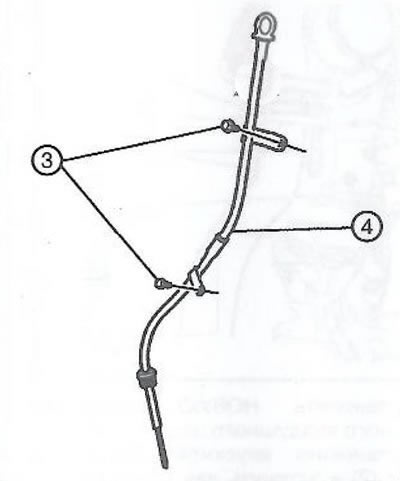

11. Отвернуть болты крепления (3) и снять патрубок масляного щупа (4).

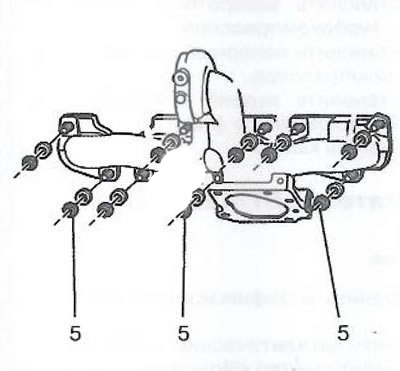

12. Отвернуть 9 гаек (5) от турбокомпрессора.
13. Снять турбокомпрессор.
14. В случае необходимости переставить детали со старого турбокомпрессора на новый.
Установка

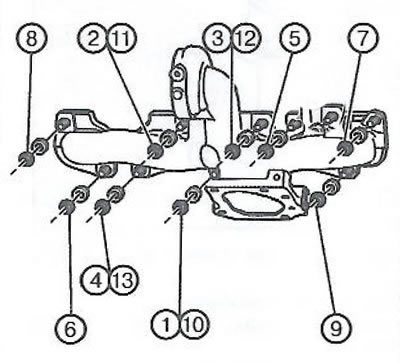

1. Установить турбокомпрессор и затянуть в указанной последовательности моментом 20 Нм.

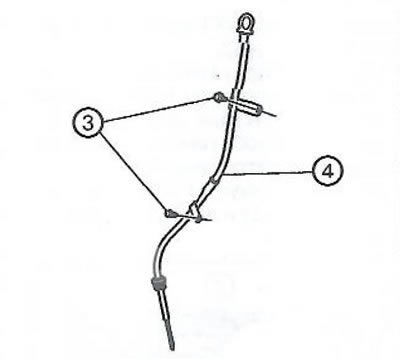

2. Установить патрубок масляного щупа (4) и затянуть болты крепления (3) моментом 8 Нм.
3. Установить впускной патрубок промежуточного охладителя на турбокомпрессор.
4. Установить нижний отводной воздуховод воздушного фильтра.
5. Установить напорный маслопровод турбокомпрессора.
6. Установить вакуумные шланги на модуль турбокомпрессора.

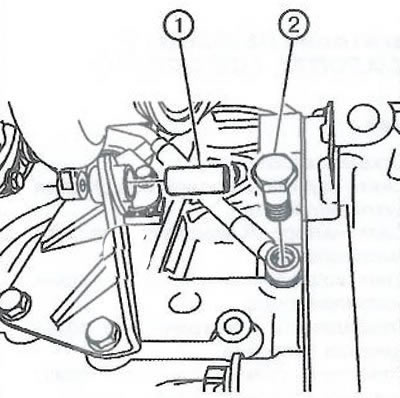

7. Установить крепление маслопровода (2).
8. Установить нижнее крепление (1) модуля турбокомпрессора.
9. Установить теплозащитный экран выпускного коллектора.
10. Установить возвратный маслопровод турбокомпрессора.
11. Установить каталитический нейтрализатор.
12. Опустить автомобиль.
