Низкоскоростная шина GMLAN (Opel Insignia A)

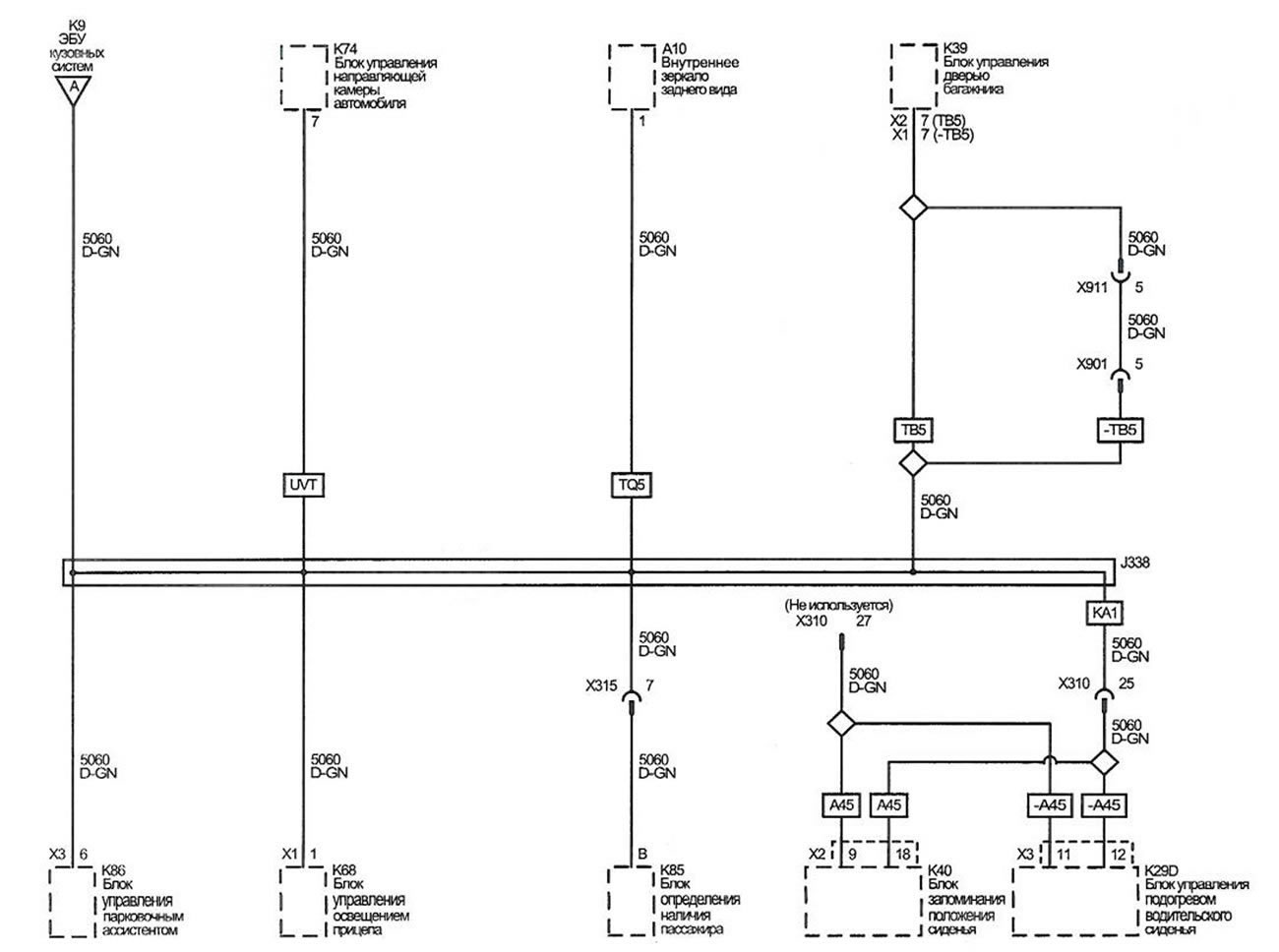

Низкоскоростная шина GMLAN

Открыть большую картинку в новой вкладке »

Нестандартные символы и обозначения на схемах смотрите здесь »

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь »

(Весь материал скопирован с сайта www.autoinstruction.ru)
