Снятие
1. Накрыть генератор для предотвращения попадания на него рабочей жидкости гидроусилителя рулевого управления.
2. Поместить поддон для сбора жидкости под автомобиль.
3. Удалить из расширительного бачка как можно больше рабочей жидкости.
4. Снять впускной воздушный фильтр двигателя.
5. Поднять и зафиксировать автомобиль.
6. Снять передний правый подкрылок.
7. Снять приводной ремень только со шкива насоса гидроусилителя (см. раздел «Замена ремня привода навесного оборудования» для соответствующего двигателя).

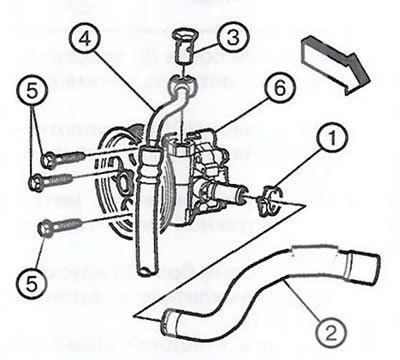

8. Ослабить хомут (1) и отсоединить отводной шланг (2) расширительного бачка от насоса гидроусилителя (6).
9. Отметить положение впускного шланга (4) гидроусилителя относительно насоса.
10. Отвернуть полый болт (3) впускного шланга гидроусилителя.
11. Отсоединить впускной шланг гидроусилителя от насоса и снять уплотнения разъема.
Примечание. Не использовать уплотнения повторно.
12. Через отверстия в шкиве отвернуть болты (5) крепления насоса гидроусилителя.
13. Снять насос гидроусилителя рулевого управления с автомобиля.
14. Если необходимо, переставить шкив со старого на новый насос гидроусилителя.
Установка

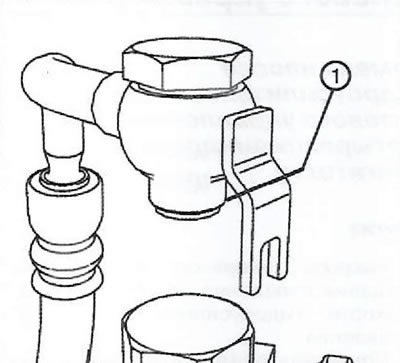

1. Обрезать и загнуть металлическую пластину впускного шланга усилителя по линии отреза (1).
2. Установить насос гидроусилителя рулевого управления (6) на автомобиль.
3. Установить три болта (5) насоса гидроусилителя и затянуть моментом 21 Нм.
4. Установить две новых уплотнительных шайбы на впускной шланг гидроусилителя.
5. Совместив установочные метки, подсоединить впускной шланг гидроусилителя к насосу.
6. Установить полый болт (3) впускного шланга гидроусилителя и затянуть моментом 37,5 Нм.
7. Подсоединить отводной шланг (2) расширительного бачка к насосу гидроусилителя. Зафиксировать шланг хомутом (1).
8. Установить приводной ремень на шкив насоса гидроусилителя (см. раздел «Замена ремня привода навесного оборудования» для соответствующего двигателя).
Смотрите оригинал на указанном сайте Autoinstruction.ru
9. Установить правый передний подкрылок.
10. Опустить автомобиль.
11. Установить впускной воздушный фильтр.
12. Заправить рабочую жидкость в бачок гидроусилителя и прокачать систему.
13. Извлечь поддон для сбора жидкости из-под автомобиля.
14. Снять покрытие с генератора.
