2. Заменить необходимый компонент, руководствуясь приведенными ниже иллюстрациями.

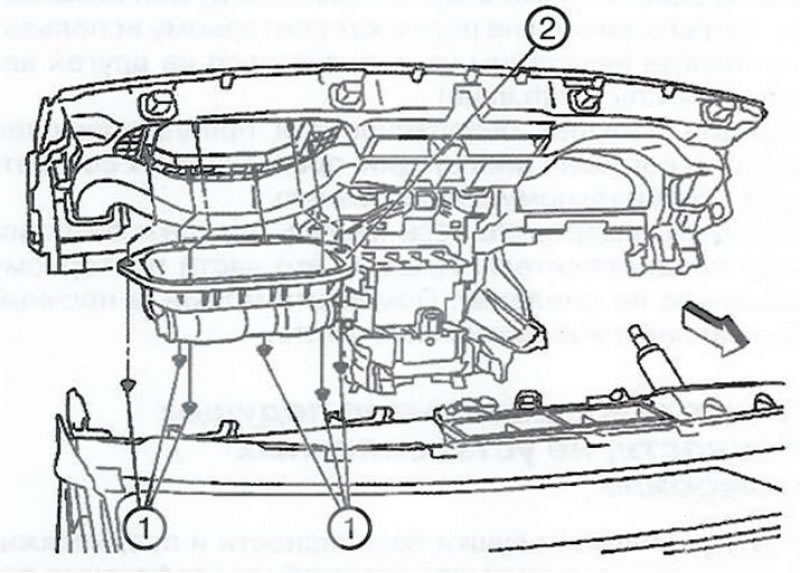

Фронтальная подушка безопасности переднего пассажира: 1. Болты крепления (момент затяжки 8 Нм). 2. Модуль фронтальной подушки безопасности переднего пассажира.
Примечание. Для замены подушки безопасности переднего пассажира необходимо предварительно снять приборную панель.

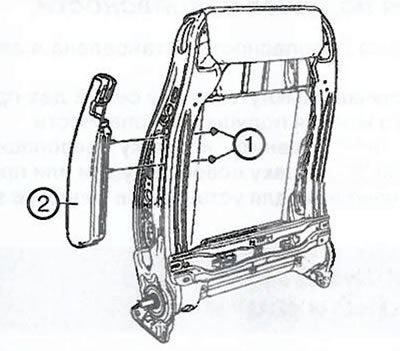

Боковые подушки безопасности: 1. Гайки крепления (момент затяжки 3,75 Нм). 2. Модуль боковой подушки безопасности.
Примечание. Для замены боковой подушки безопасности снять заднюю облицовку спинки сиденья.

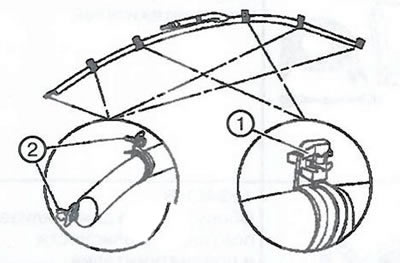

Шторки безопасности: 1. Держатель модуля шторки безопасности. 2. Болты крепления модуля шторки безопасности (момент затяжки 9,5 Нм).
Примечание. Для замены шторки безопасности необходимо предварительно снять облицовку потолка.

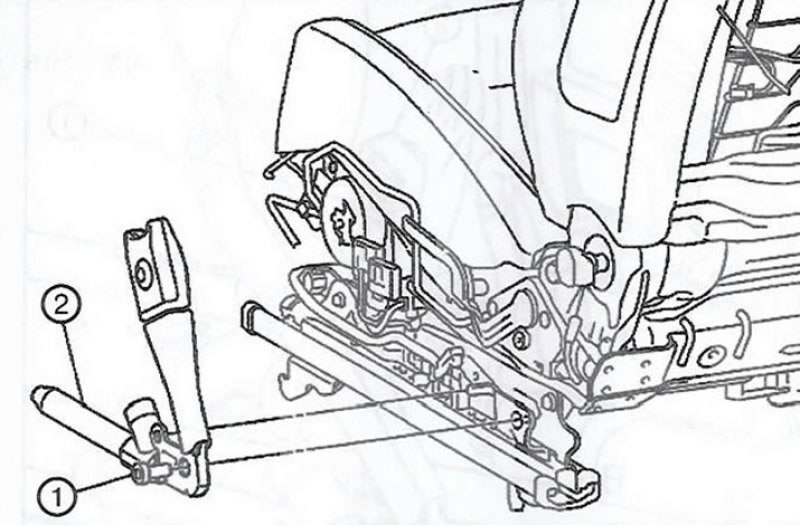

Преднатяжители держателя ремня безопасности: 1. Болт крепления (момент затяжки 45 Нм). 2. Преднатяжитель ремня безопасности переднего сиденья.

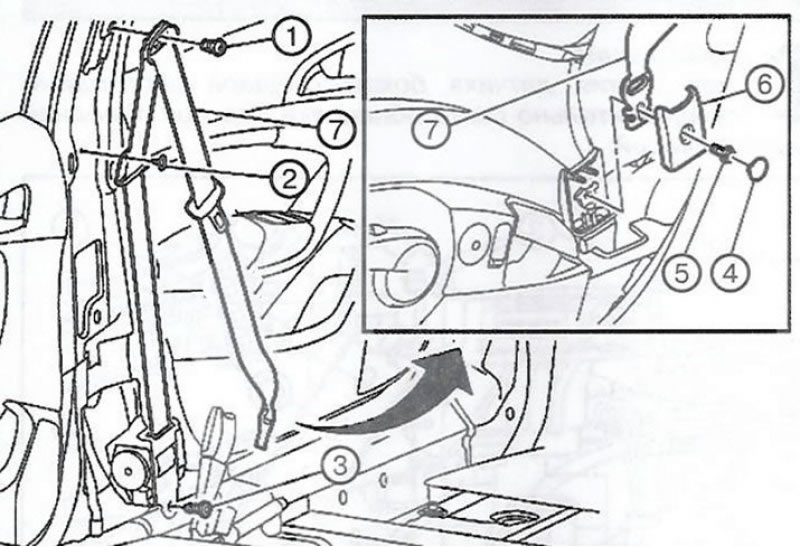

Преднатяжители механизмов сматывания ремня безопасности: 1. Крепежный элемент боковой направляющей (момент затяжки 45 Нм). 2. Держатель боковой направляющей ремня безопасности. 3. Крепежный элемент механизма сматывания ремня безопасности (момент затяжки 45 Нм). 4. Крышка болта преднатяжители. 5. Болт крепления преднатяжителя (момент затяжки 5 Нм). 6. Крышка преднатяжителя ремня безопасности. 7. Механизм сматывания ремня безопасности.
Примечание. Для снятия преднатяжителя механизма сматывания необходимо предварительно снять облицовку центральной стойки кузова.

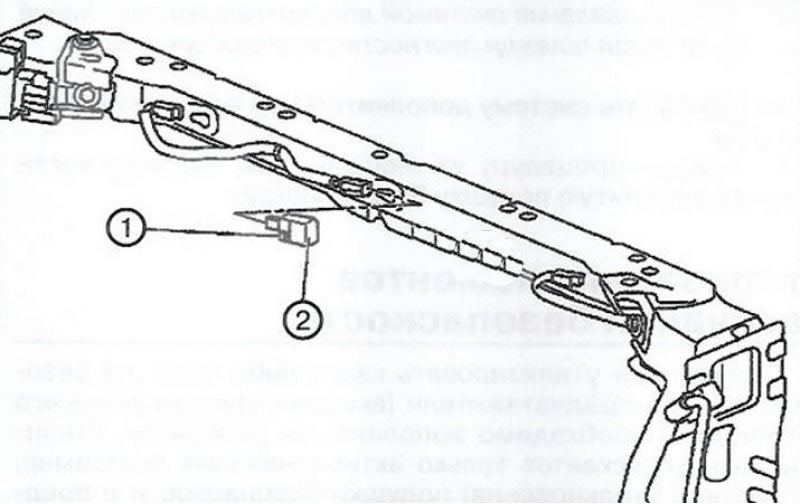

1. Фиксатор датчика фронтального удара. 2. Датчик фронтального удара.

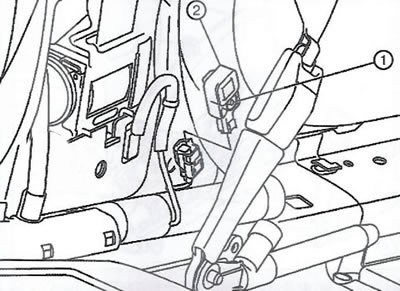

Датчик бокового удара: 1. Болт крепления датчика (момент затяжки 7,5 Нм). 2. Датчик бокового удара.
Примечание. Для снятия датчика бокового удара необходимо предварительно снять облицовки порогов передней и задней дверей.

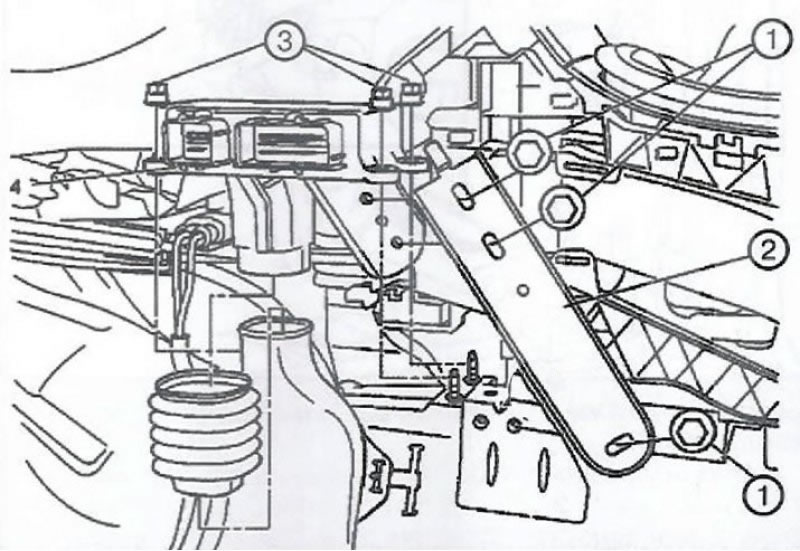

Блок управления системой дополнительной пассивной безопасности: 1. Болты крепления блока управления (момент затяжки 22 Нм). 2. Стойка поперечины приборной панели. 3. Гайки крепления блока управления (момент затяжки 10 Нм). 4. Блок управления системой дополнительной пассивной безопасности.
Примечание. После замены необходимо перепрограммировать блок управления системой дополнительной пассивной безопасности при помощи диагностического оборудования.
3. Активировать систему дополнительной пассивной безопасности.
4. Выполнить процедуру утилизации, при необходимости активировав снятую подушку безопасности.
