В климатической установке с ручным управлением пользователь устанавливает температуру воздуха, распределение и скорость потока. При этом они остаются неизменными до внесения следующих правок пользователем.
Автоматический климат-контроль дает возможность пользователю задать параметры и выбрать автоматическое управление системой.
Блок климатической установки, представляющий собой пластиковый корпус, закрепленный на поперечной балке панели приборов, может быть различным в зависимости от типа климатической установки.
Компоненты блока климатической установки с ручным управлением (С68): 1. Уплотнение расширительного клапана. 2. Уплотнение впускного патрубка испарителя. 3. Стойка расширительного клапана. 4. Уплотнение выпускного патрубка испарителя. 5. Уплотнение расширительного клапана. 6. Гайка воздухозаборника. 7. Воздухозаборник. 8. Корпус воздухозаборника. 9. Болт корпуса воздухозаборника. 10. Передний рычаг впускной заслонки. 11. Тяга впускной заслонки. 12. Передний привод впускной заслонки. 13. Болт переднего привода впускной заслонки. 14. Средний рычаг впускной заслонки. 15. Задний рычаг впускной заслонки. 16. Воздушный фильтр пассажирского салона. 17. Зажим корпуса испарителя. 18. Болт верхней части корпуса климатической установки. 19. Верхняя часть корпуса климатической установки. 20. Болт верхней части корпуса климатической установки. 21. Мотор воздуходува. 22. Болт мотора воздуходува. 23. Болт блока управления мотором воздуходува. 24. Блок управления мотором воздуходува. 25. Нижний дренажный шланг блока испарителя и воздуходува. 26. Верхний дренажный шланг блока испарителя и воздуходува. 27. Болт сердечника вспомогательного отопителя. 28. Сердечник вспомогательного отопителя. 29. Корпус испарителя и отопителя. 30. Зажим корпуса испарителя и отопителя. 31. Болт корпуса испарителя и отопителя. 32. Болт блока климатической установки. 33. Датчик температуры хладагента кондиционера. 34. Гайка блока климатической установки. 35. Корпус испарителя и отопителя. 36. Привод температурной заслонки. 37. Болт привода температурной заслонки. 38. Болт монтажной пластины кулачкового привода выбора режимов. 39. Кулачковый привод выбора режимов. 40. Рычаг левого привода задней воздушной заслонки передней напольной консоли. 41. Кулачок выбора режимов кондиционера и отопителя. 42. Болт кулачкового привода выбора режимов. 43. Монтажная пластина кулачкового привода выбора режимов. 44. Рычаг вентиляционной заслонки. 45. Рычаг заслонки выбора режимов. 46. Шестерня вентиляционной заслонки. 47. Шестерня заслонки выбора режимов. 48. Испаритель кондиционера.

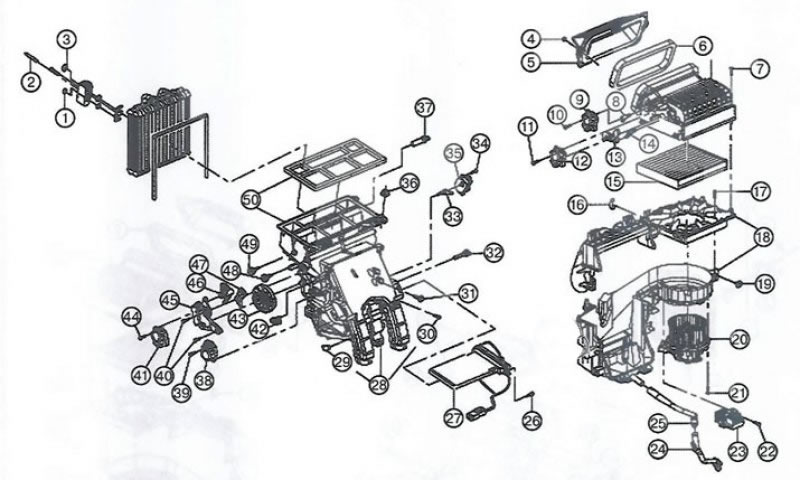

Компоненты блока климатической установки с автоматическим управлением (CJ2): 1. Уплотнение впускного патрубка испарителя. 2. Стойка расширительного клапана. 3. Уплотнение выпускного патрубка испарителя. 4. Гайка воздухозаборника. 5. Воздухозаборник. 6. Корпус воздухозаборника. 7. Болт корпуса воздухозаборника. 8. Передний рычаг впускной заслонки. 9. Задний привод впускной заслонки. 10. Болт заднего привода впускной заслонки. 11. Болт переднего привода впускной заслонки. 12. Передний привод впускной заслонки. 13. Передний рычаг впускной заслонки. 14. Задний рычаг впускной заслонки. 15. Воздушный фильтр салона. 16. Зажим корпуса испарителя. 17. Болт вентиляционного корпуса. 18. Верхняя часть корпуса климатической установки. 19. Болт блока климатической установки. 20. Мотор воздуходува. 21. Болт мотора воздуходува. 22. Болт блока управления мотором воздуходува. 23. Блок управления мотором воздуходува. 24. Нижний дренажный шланг блока испарителя и вентиляции. 25. Верхний дренажный шланг блока испарителя и вентиляции. 26. Болт сердечника дополнительного отопителя. 27. Сердечник дополнительного отопителя. 28. Корпус отопителя и испарителя. 29. Зажим корпуса отопителя и испарителя. 30. Болт корпуса отопителя и испарителя. 31. Болт блока климатической установки. 32. Правый нижний датчик внутренней температуры. 33. Правый рычаг привода задней заслонки передней напольной консоли. 34. Болт правого привода температурной заслонки. 35. Правый привод температурной заслонки. 36. Гайка блока климатической установки. 37. Правый верхний датчик внутренней температуры. 38. Левый привод температурной заслонки. 39. Болт левого привода температурной заслонки. 40. Болт монтажной пластины кулачкового привода управления режимами. 41. Кулачковый привод управления режимами. 42. Рычаг левого привода задней воздушной заслонки передней напольной консоли. 43. Кулачок управления режимами кондиционера и отопителя. 44. Болт кулачкового привода управления режимами. 45. Монтажная пластина кулачкового привода управления режимами. 46. Рычаг вентиляционной заслонки. 47. Рычаг заслонки выбора режима. 48. Шестерня вентиляционной заслонки. 49. Шестерня заслонки выбора режима. 50. Испаритель кондиционера.
