Двигатель K9K: 1. Свеча накаливания.

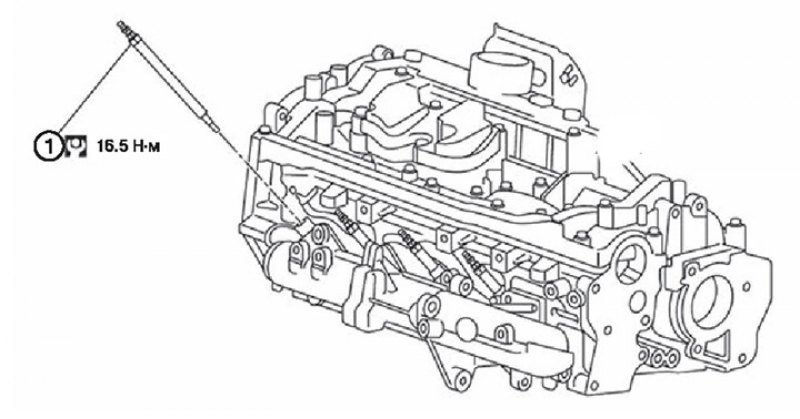

Двигатель M9R: 1. Свеча накаливания.
Примечание. Стрелка указывает переднюю часть двигателя.
Снятие
Внимание. Снимать свечи накаливания с двигателя только в случае крайней необходимости. Если на них скопился нагар, свечи могут заклинить и поломаться.
1. Отсоединить отрицательную клемму аккумусохырсый батареи.
2. Снять верхнюю облицовку капота.
3. Снять защитный поддон двигателя.
4. Снять впускной воздуховод турбокомпрессора.
Оригинал расположен на ресурсе: www.AutoInstruction.ru
5. Снять впускной воздуховод в сборе.
6. Снять верхнюю защитную крышку топливопроводов высокого давления.
7. Отсоединить разъем проводов со свечей накаливания.
8. Извлечь свечи накаливания.
Внимание.
- При снятии или установке свечей накаливания не использовать инструмент с пневмоприводом.
- Обращаться осторожно со свечами накаливания, не допускать ударов по ним, даже после снятия. Например, если свеча накаливания упала с высоты 10 см или выше, заменять её новой.
Установка
1. При помощи развертки удалить нагар с гнезд свечей накаливания.
2. Установить свечи накаливания.
3. Установить остающиеся части в порядке, обратном снятию.
