Снятие
Внимание.
- Перед началом проведения работ выключить зажигание, отсоединить обе клеммы аккумуляторной батареи и подождать не менее тррх минут.
- Не использовать инструменты с пневмо- или электроприводом.
1. Снять модуль водительской подушки безопасности.
2. Снять рулевое колесо (см. главу 18 "Рулевое управление").
3. Снять верхний и нижний кожухи рулевой колонки.
4. Отсоединить боковые разъемы (А) корпуса контактного диска.
Примечание. Отсоединить боковые разъемы после снятия контактного диска.
5. Отвернуть винты крепления и удалить фиксаторы контактного диска.
6. Потянув, снять контактный диск.
Внимание.
- Не разбирать контактный диск.
- Не наносить смазку на контактный диск.
- Не допускать попадания масла, смазки, растворителей или воды на контактный диск.
Установка
Установка производится в порядке, обратном снятию.
Примечание.

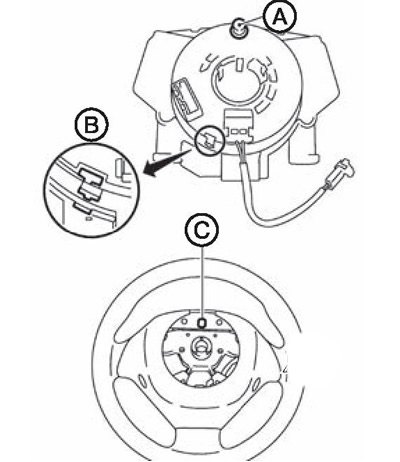

- Правильно совметтить контактный диск при установке рулевого колеса. Убедиться в том, что установочная метка контактного диска и центральная метка (В) совпадают и находятся в нейтральном положении.
- Нейтральное положение определяется поворотом влево на 2,5 оборота от крайнего правого положения, заканчиваемого установочным штифтом (А) сверху.
- Установить рулевое колесо в положение прямолинейного движения автомобиля, затем установить его отверстие (С) непосредственно на установочный штифт контактного диска.
- После завершения работы произвести процедуру еамQдатгроерака для выявления возможных сбоев в системе.
Примечание. Зафиксировать провода модуля подушки безопасности специальным крючком.
Внимание.
- Следить за тем, чтобы не повредить провода в процессе установки.
- В случае загорания индикатора неисправности подушек безопасности на приборной панели, необходимо стереть коды неисправности из памяти системы самодиагностики при помощи прибора CONSULT-UI. В случае, если индикатор по-прежнему горит, выполнить процедуру самодиагностики системы для выявления неисправности.
