Примечание. Для снятия или установки ремней безопасности рекомендуется руководствоваться приведенными ниже рисунками.
Наружный ремень безопасности сидений второго ряда: 1. Анкерный болт наружного ремня безопасности. 2. Болт сматывающего механизма наружного ремня безопасности. 3. Сматывающий механизм наружного ремня безопасности. 4. Нижний анкерный болт 5. Скоба центрального ремня безопасности. 6. Болт скобы центрального ремня безопасности.

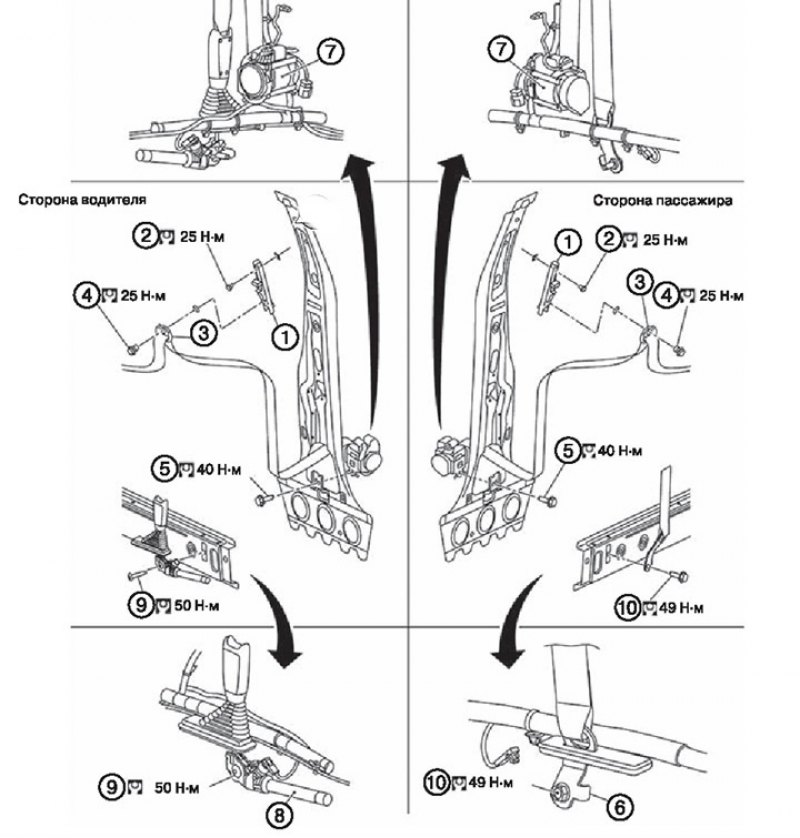

Ремни безопасности передних сидений: 1. Плечевой регулятор ремня безопасности. 2. Болт крепления плечевого держателя ремня безопасности. 3. Плечевой анкер. 4. Болт крепления плечевого анкера. 5. Болт крепления сматывающего механизма ремня безопасности. 6. Анкерная пластина. 7. Сматывающий механизм ремня безопасности. 8. Преднатяжиталь. 9. Болт крепления преднатяжителя. 10. Болт крепления анкерной пластины.

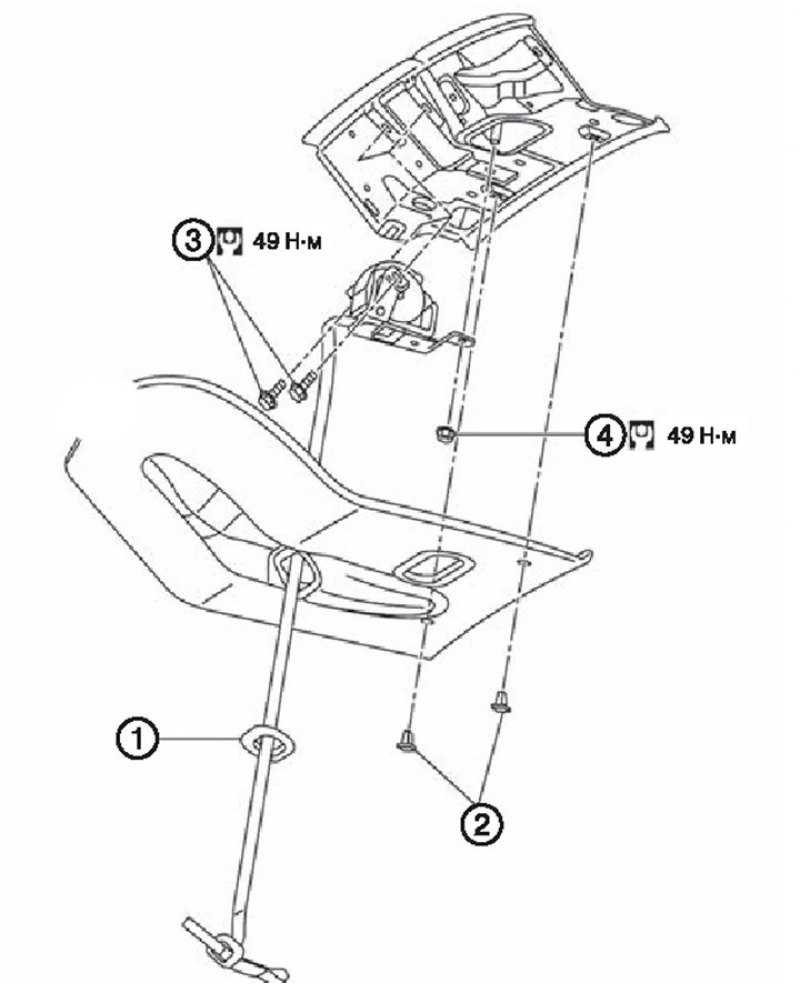

Центральный ремень безопасности сидений второго ряда: 1. Облицовка сматывающего механизма центрального ремня безопасности. 2. Зажим облицовки. 3. Болт сматывающего механизма центрального ремня безопасности. 4. Гайка сматывающего механизма центрального ремня безопасности.

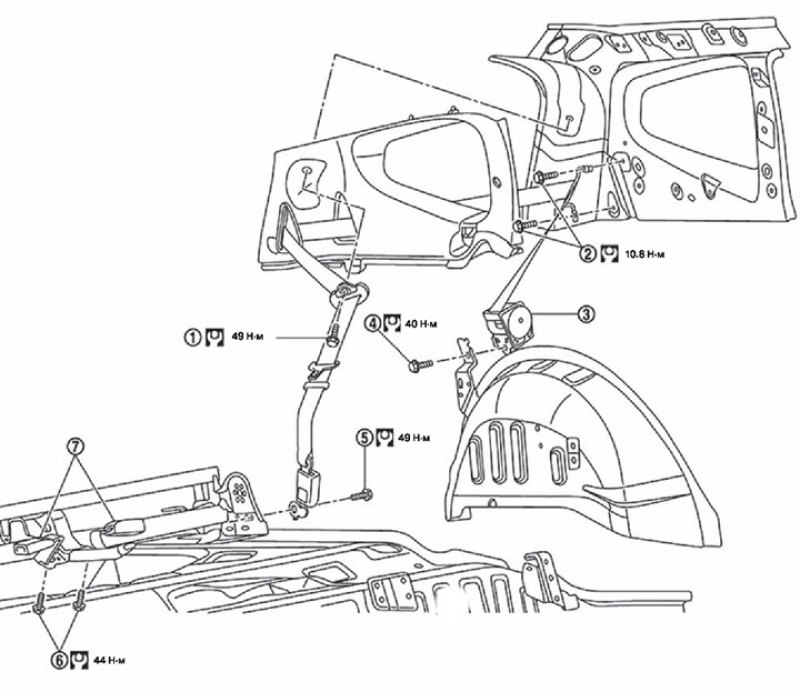

Ремни безопасности сидений третьего ряда: 1. Анкерный болт ремня безопасности. 2. Болт направляющей ремня безопасности. 3. Сматывающий механизм ремня безопасности. 4. Болт сматывающего механизма ремня безопасности. 5. Болт наружной скобы ремня безопасности. 6. Болты центральных скоб ремней безопасности. 7. Центральные скобы ремней безопасности.
(Весь материал скопирован с сайта: www.autoinstruction.ru)
Внимание.

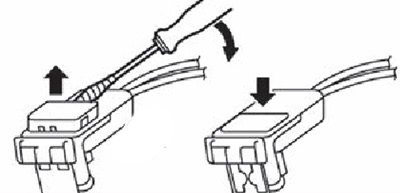

- Для установки/снятия разъема преднатяжения поясного ремня безопасности необходимо вставить жало тонкой отвертки, обмотанное изолентой, в паз, поднять фиксатор и снять разъем.
- Установить разъем с поднятым фиксатором, после чего вжать фиксатор в разъем.
