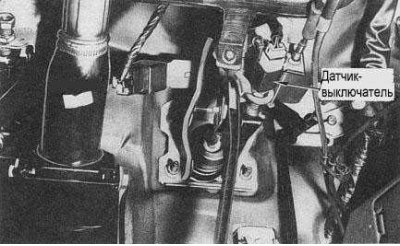

Примечание. Датчик-выключатель стоп-сигналов расположен на кронштейне педали тормоза под панелью приборов (см. сопроводительную иллюстрацию).
Проверка исправности функционирования
1. Выжмите педаль тормоза и удостоверьтесь во включении стоп-сигналов.
2. Если стоп-сигналы не срабатывают, отсоедините от датчика-выключателя электропроводку.
Информация скопирована с сайта [AutoInstruction]
3. Установите провод-перемычку между клеммами электрического разъема. Если теперь произошло включение стоп-сигналов, следует произвести регулировку датчика-выключателя, либо заменить его на исправный.
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Отсоедините от датчика-выключателя электропроводку.
3. Ослабьте контргайку и снимите датчик-выключатель с кронштейна педали тормоза.
Установка
Установка производится в обратном порядке.
1. Проследите качеством контактов и надежностью крепления электрического разъема на задней стороне выключателя.
2. Выполните регулировку датчика-выключателя.
Регулировка
1. Отрегулируйте свободную высоту педали тормоза.
2. Ослабьте выключатель и отрегулируйте его положение. Постарайтесь добиться между упором и торцом резьбовой части датчика-выключателя зазора в 0.3÷1.0 мм.
