Снятие

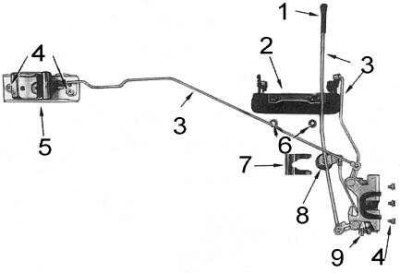

Компоненты привода дверного замка
1 - кнопка выключения замка; 2 - наружная ручка двери; 3 - штоки привода; 4 - винты; 5 - внутренняя ручка дистанционного привода замка; 6 - гайки; 7 - фиксатор; 8 - цилиндр замка; 9 - замок
1. Снимите внутренние ручки двери, панель отделки и полимерную уплотнительную пленку.
2. Полностью поднимите оконное стекло и отдайте нижние болты направляющего желоба. Извлеките желоб из задней части дверной рамы.
3. Отдайте винты крепления внутренней ручки дистанционного привода замка двери к внутренней панели двери.
4. Отсоедините шток дистанционного привода от замка. Снимите шток с ручкой с двери.
5. Отсоедините от замка шток кнопки выключения.
6. Отсоедините от механизма замка исполнительный шток цилиндра.
7. На моделях с центральным замком отсоедините от защелки исполнительный шток приводного мотора.
8. Отдайте винты крепления механизма замка к двери - в случае необходимости воспользуйтесь ударной отверткой. Извлеките механизм замка из двери через отверстие доступа.
Перейдите к источнику по ссылке: autoinstruction.ru
Установка
Установка производится в обратном порядке.
1. Перед установкой смажьте механизм замка универсальной смазкой.
2. Вращая гайку на исполнительном штоке наружной ручки двери, отрегулируйте зазор между гайкой и рычагом замка - при отпущенной ручке зазор должен составлять 0.5÷1.5 мм.
3. Прежде чем устанавливать на место полимерную уплотнительную пленку и панель отделки двери, проверьте исправность функционирования механизмов замка и стеклоподъемника.
