Снятие
1. Отсоедините батарею от массы, снимите воздушный фильтр.
2. Поднимите автомобиль и установите на подставки.
3. Отсоедините от коллектора переднюю выхлопную трубу.
Снятие правого коллектора
4. Снимите тепловые щитки (фото).

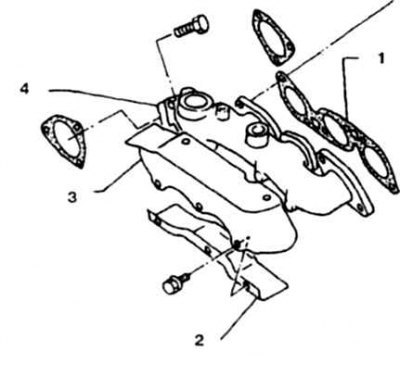

8.4 Детали правого выпускного коллектора: 1. Прокладка; 2, 3. Тепловые щитки; 4. Коллектор
5. Отверните гайки коллектора (фото).

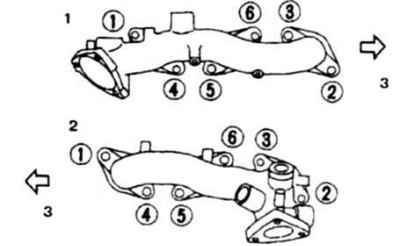

8.5 Последовательность отпускания гаек выпускных коллекторов: 1. Правого коллектора; 2. Левого коллектора; 3,4. Передняя часть
6. Приподнимите заднюю часть коллектора и снимите коллектор.
Левый коллектор
7. Отверните болты теплового щитка (фото).

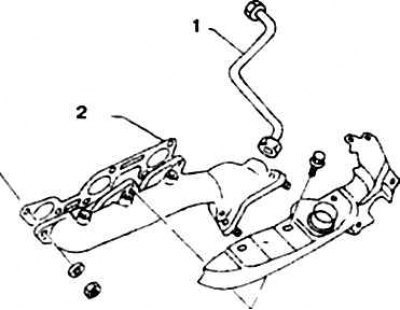

8.7 Детали левого выпускного коллектора: 1. Трубка рециркуляции; 2. Прокладка
8. Отсоедините трубку рециркуляции.
9. Работая снизу, отверните по три гайки сверху и снизу и отсоедините выхлопную трубу (фото 8.5).
10. Достаньте коллектор со стороны моторного отсека.
Установка
11. Очистите коллектор от остатков уплотнения.
12. Установите на головку цилиндров новую прокладку. Затяните болты и гайки в указанной последовательности (фото).

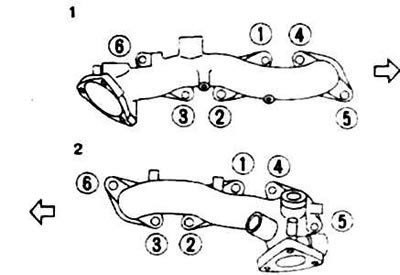

8.12 Последовательность затягивания гаек выпускных коллекторов: 1. Правого; 2. Левого
13. Остальные операции выполняются в обратном порядке.
