Технические данные
| Рабочий объем цилиндров | 2960 см3 |
| Степень сжатия | 9,0:1 |
| Порядок работы | 1-2-3-4-5-6 |
| Нумерация цилиндров: | |
| С правой стороны (со стороны пассажира) | 1-3-5 |
| С левой стороны | 2-4-6 |
| Газораспределительный механизм (все зазорыи размеры в мм) | |
| Гидротолкатели | |
| Наружный диаметр | 15,947-15,957 |
| Диаметр отверстия под толкатель | 16,000-16,013 |
| Зазор между толкателем и отверстием | 0,043-0,066 |
| Ход толкателя | 1,0 |
| Валики и коромысла | |
| Наружный диаметр валика | 17,979-18,000 |
| Диаметр отверстия в коромысле под валик | 18,007-18,028 |
| Зазор | 0,007-0,049 |
| Распредвал | |
| Диаметр опор | |
| Передней | 48,000-48,025 |
| Задней | 42,500-42,525 |
| Остальных | 47,000-47,025 |
| Диаметр опорных шеек | |
| Передней | 47,920-47,940 |
| Задней | 42,420-42,440 |
| Остальных | 46,920-46,940 |
| Осевой люфт | 0,2 |
| Зазоры в опорных шейках | |
| Стандартный | 0,045-0,090 |
| Предельный | 0,15 |
| Биение (по стрелочному индикатору) | 0,10 |
| Осевой люфт | 0.03-0,06 |
| Размеры кулачков | 39,537-39,727 |
| Предельный износ кулачков | 0,15 |
| Масляный насос | |
| Зазор между наружной шестерней и корпусом насоса | 0,11-0,20 |
| Зазор между внутренней шестерней и серповидной вставкой | 0,12-0,23 |
| Зазор между наружной шестерней и серповидной вставкой | 0,12-0.23 |
| Торцовый зазор внутренней шестерни | 0,05-0,09 |
| Торцовый зазор наружной шестерни | 0,05-0.11 |
Моменты затяжки (в Н·м).
| Болты крышки головки цилиндров | 0,8-2,6 |
| Болты валиков коромысел | 16-20 |
| Болты всасывающего коллектора | 15-18 |
| 1 -й этап затяжки | 2,5-4,3 |
| 2-й этап | 15-17 |
| Гайки всасывающего коллектора | |
| 1-й этап | 2,5-4,3 |
| 2-й этап | 20-24 |
| Гайки выпускного коллектора | 16-20 |
| Гайки и болты крепления выхлопной трубы к коллектору | 24-33 |
| Болт успокоителя | 110-120 |
| Центральный болт распредвала | 70-78 |
| Контргайка натяжителя зубчатого ремня | 38-51 |
| Болт шкива распредвала | 70-78 |
| Болты головок цилиндров: | |
| 1 -й этап затяжки | 27 |
| 2-й этап | 51 |
| 3-й этап | Полностью ослабить болты |
| 4-й этап | 27 |
| 5-й этап | 48-57 |
| Болты крепления маховика (ведущего диска гидротрансформатора) | 86-96 |
| Болты масляного поддона | 6,1-7 |
| Болты масляного насоса | 6,1-7 |
| Заглушка редукционного клапана | 35-62 |
| Болты крепления маслоприемника к насосу | 15-18 |
| Болты кронштейна маслоприемника | 3,6-7,2 |
Расположение цилиндров и направление вращения распределителя: 1. После 1990 г.; 2. До 1989 г. включительно

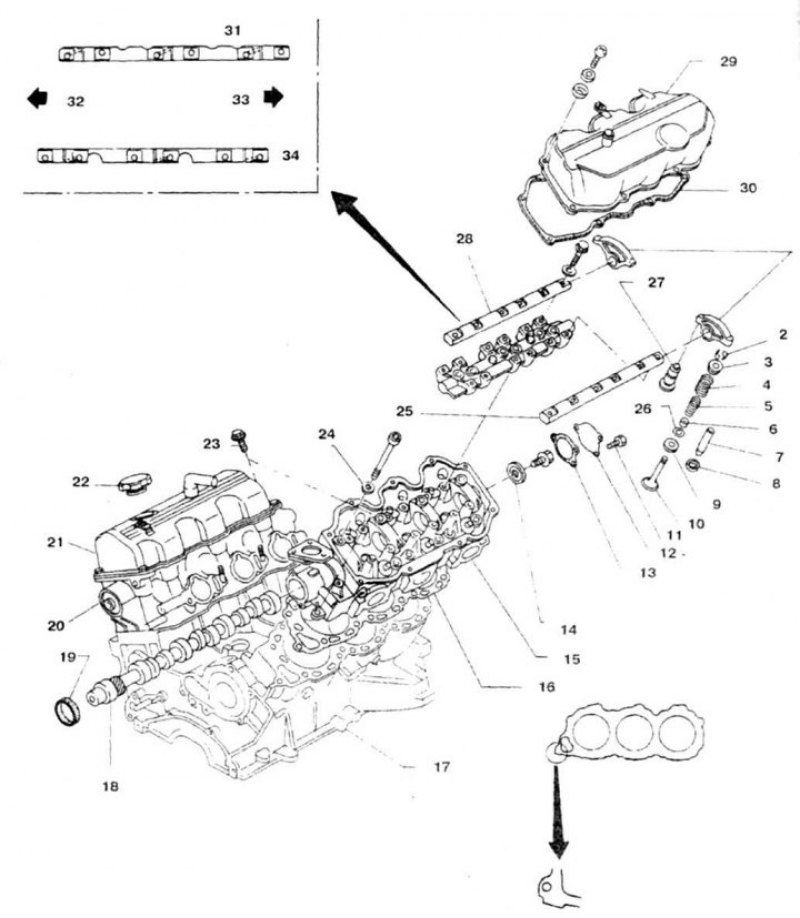

Головки цилиндров и механизм газораспределения двигателя V6: 1. Коромысла; 2. Сухарь; 3. Тарелка; 4. Наружная пружина; 5. Внутренняя пружина; 6. Маслосъемный колпачок; 7. Направляющая втулка; 8. Седло; 9,26. Опорная шайба; 10. Выпускной клапан; 11. Болт
