2. Отсоедините трос от корпуса заслонки (фото).

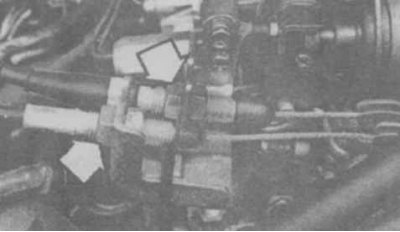

5.2а Чтобы отсоединить трос заслонки или круиз-контроля отверните гайки и достаньте оболочку троса. Затем стяните муфты на петлях тросов и достаньте тросы.

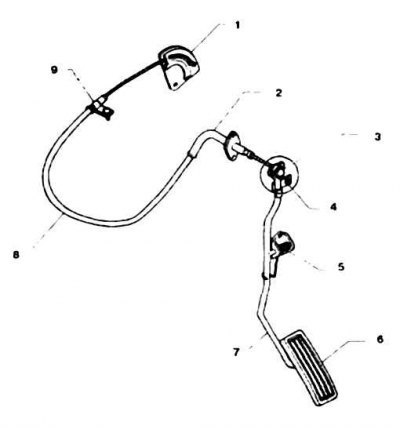

5.2б Педаль и привод дроссельной заслонки: 1. Рычаг заслонки; 2. Трубка; 3. Нейлоновая манжета; 4. Контргайка; 5. Кронштейн и пружина; 6. Педаль; 7. Рычаг; 8. Трос; 9. Хомут
3. Подайте на себя манжету и достаньте трос из прорези в кронштейне (фото).

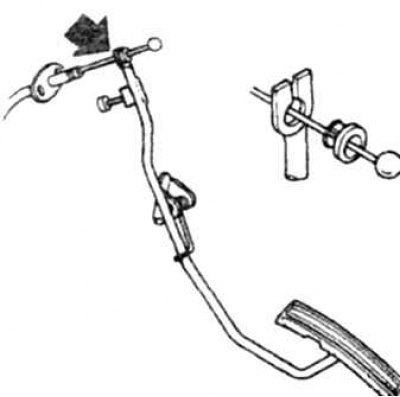

5.3 Отсоединение троса от педали
Исходник статьи на этом веб-сайте Autoinstruction.ru
4. Отверните болты направляющей трубки и вытяните трос через перегородку (фото).

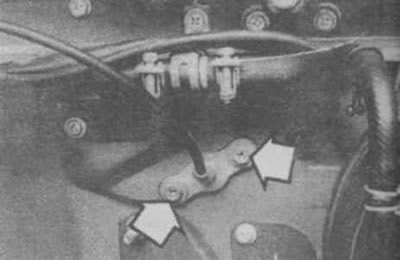

5.4 Болты направляющей трубки
5. Установка выполняется в обратном порядке. Смажьте манжету консистентной смазкой. Проверьте работу троса, нажав на педаль, - заслонка должна открыться полностью. Отрегулируйте трос вращая гайку оболочки троса. На автомобилях с автоматической трансмиссией при нажатии на педаль шток переключателя пониженной передачи (kick-down- переключателя) должен полностью втянуться.
6. На автомобилях с круиз-контролем (автоматическим регулятором скорости) сначала отрегулируйте трос дроссельной заслонки, затем - трос регулятора.
