2. Проще всего проверить пары нормально замкнутых или нормально разомкнутых контактов переключателя (например переключателя сигнала ручного тормоза). Для этого найдите по схеме нужный переключатель, отсоедините провода и подключите к выводам переключателя омметр (тестер). Переведите переключатель в положение "вкл." и "выкл." и следите за стрелкой прибора. На нормально замкнутых контактах стрелка должна отклониться, а при переключении вернуться в прежнее положение. На нормально разомкнутых контактах должна наблюдаться обратная картина.
3. Для проверки многоконтактных переключателей следует пользоваться прилагаемой диаграммой (фото). По вертикали указан номер вывода разъема переключателя, а по горизонтали - положение переключателя. Выводы, между которыми должна быть замкнутая цепь, указаны кружками и соединены сплошной чертой. Имейте в виду, что положение переключателя освещения имеет 3 положения - А, В и С. А - верхнее положение, В- нижнее и С -потянуть в направлении стрелки.

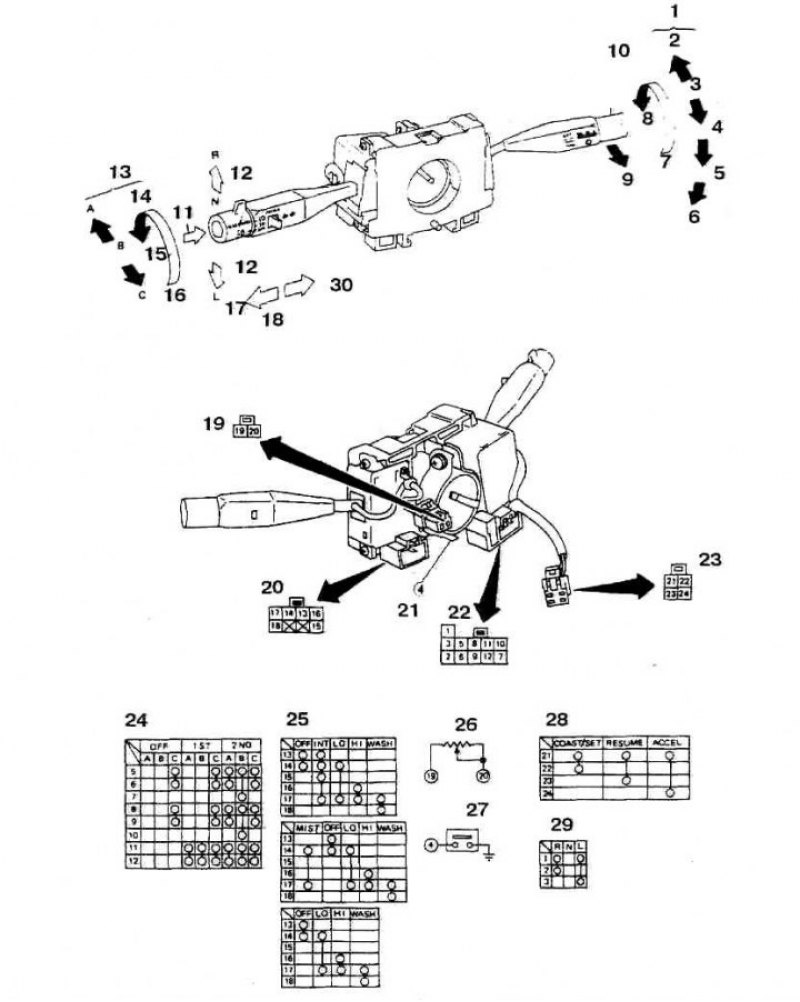

6.3 Таблица проверки, промежуточные положения и разводка разъемов переключателей указателя поворота, стеклоочистителя, света фар и фонарей и круиз - контроля (на автомобилях 1987-88 г.г.): 1 . Очиститель; 2. "Туман" (работа в усиленном режиме); 3. OFF - Выключено
