2. Отверните гайки и достаньте регулировочный болт (фото).

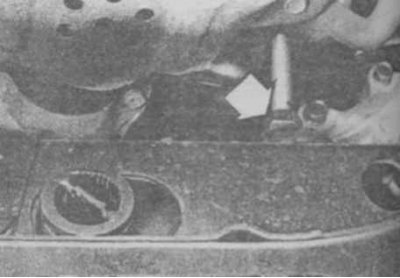

5.2 Гайка регулировочного болта торсиона (на полноприводных автомобилях)
3. Снимите чехол и достаньте стопорное кольцо (фото).

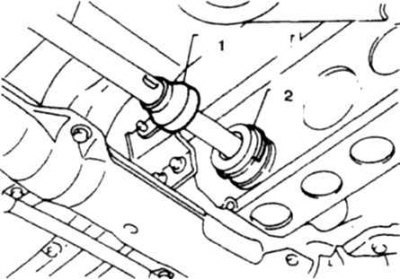

5.3 Чехол и стопорное кольцо рычага торсиона: 1. Чехол; 2. Стопорное кольцо
4. На заднеприводных автомобилях сместите рычаг торсиона со стороны кузова в сторону задней части автомобиля и достаньте торсион. Снимите рычаг торсиона с нижнего рычага подвески (фото).

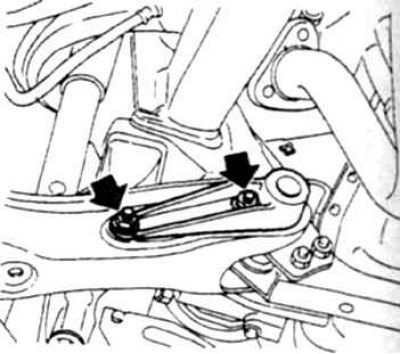

5.4 Гайки крепления рычага торсиона к нижнему рычагу подвески на заднеприводных автомобилях
5. На полноприводных автомобилях отверните болты крепления рычага торсиона к нижнему рычагу (фото) и снимите торсион вместе с внутренним рычагом, сместив его в сторону передней части автомобиля.

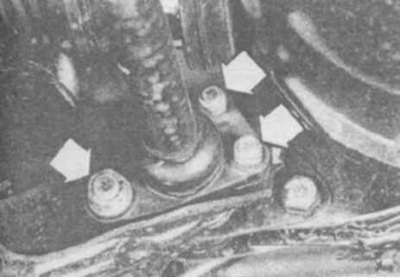

5.5 Гайки крепления рычага торсиона к нижнему рычагу подвески на полноприводных автомобилях
6. Проверьте состояние торсиона, наличие на нем крутильных деформаций, повреждений, проверьте целостность шлицевых окончаний.
7. На заднеприводных автомобилях закрепите рычаг торсиона на нижнем рычаге, затяните болты с заданным моментом. Смажьте шлицы и вставьте торсион в рычаг со стороны подвески.
8. На полноприводных автомобилях закрепите торсион на нижнем рычаге и затяните болты с заданным моментом.
Внимание! Если снимались оба торсиона, то установите их на прежние места, ориентируясь по меткам R (правый) и L (левый).
9. Приподнимите домкратом нижний рычаг до упора буфера рычага в раму (фото).

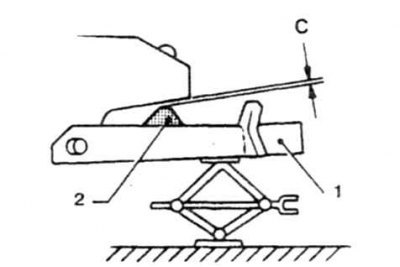

5.9 Перед установкой торсиона зазор С должен быть равен 0: 1. Нижний рычаг; 2. Буфер
10. Установите неподвижный рычаг и отрегулируйте исходное положение подвижного рычага торсиона так, чтобы зазор G соответствовал указанному в Технических данных (фото).

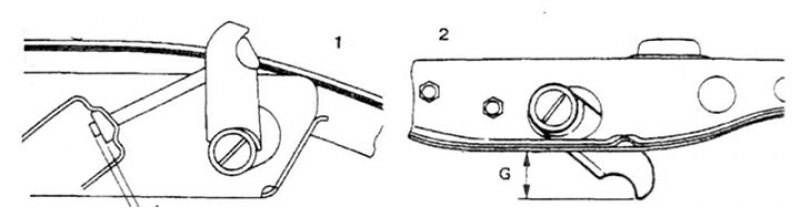

5.10 Установите неподвижный рычаг торсиона со стороны рамы и отрегулируйте так, чтобы зазор G соответствовал норме: 1. На заднеприводных а/м; 2. На полноприводных а/м
11. Установите стопорное кольцо в канавку подвижного рычага и оденьте чехол.
12. Вращая гайку неподвижного рычага, установите размер L выступания болта (фото).

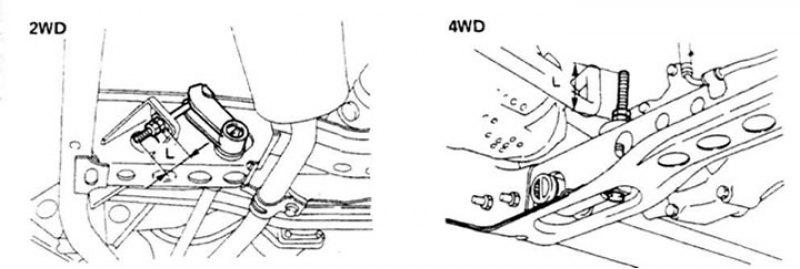

5.12 Вращая гайку, установите размер L выступания болта неподвижного рычага: 1. На заднеприводных а/м; 2. На полноприводных а/м
13. Опустите автомобиль на колеса и обожмите подвеску. Проверьте амплитуду качания рычага Н в указанных точках (фото). Если размер Н не соответствует указанному в Технических данных, то вращая гайку болта торсиона, установите нормативный размер.
5.13а Размер Н, который следует выставить при регулировке торсиона на заднеприводных автомобилях: 1. Центр оси нижнего рычага подвески; 2. Бот крепления растяжки

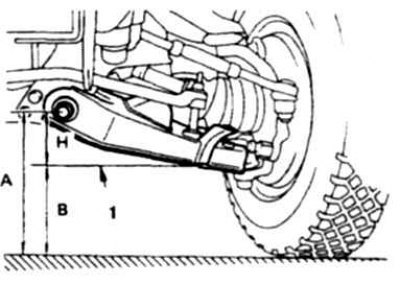

5.13б Размер Н, который следует выставить на полноприводных автомобилях: 1. Нижняя кромка ограничителя поворота колес
14. Проверьте и отрегулируйте углы установки колес (выполняется в автосервисе).
