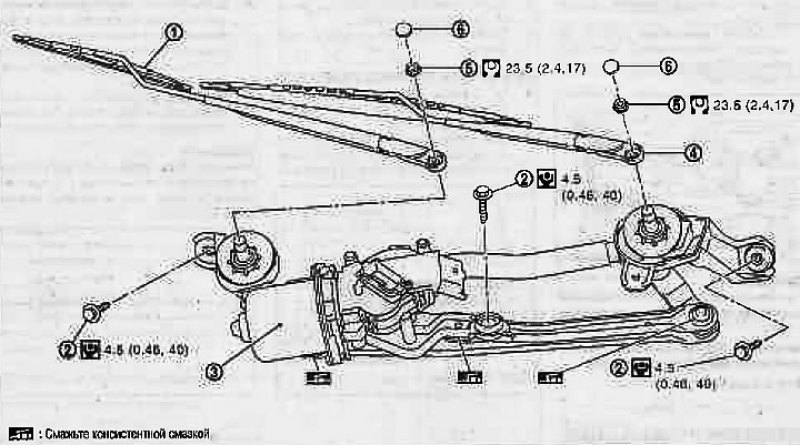

Левый руль
1. Рычаг очистителя и щетка в сборе (правый); 2. Крепежные болты привода очистителей ветрового стекла в сборе; 3. Привод очистителей ветрового стекла в сборе; 4. Рычаг очистителя и щетка а сборе (левый); 5. Крепежные гайки рычага очистителя; 6. Колпачки рычагов очистителей

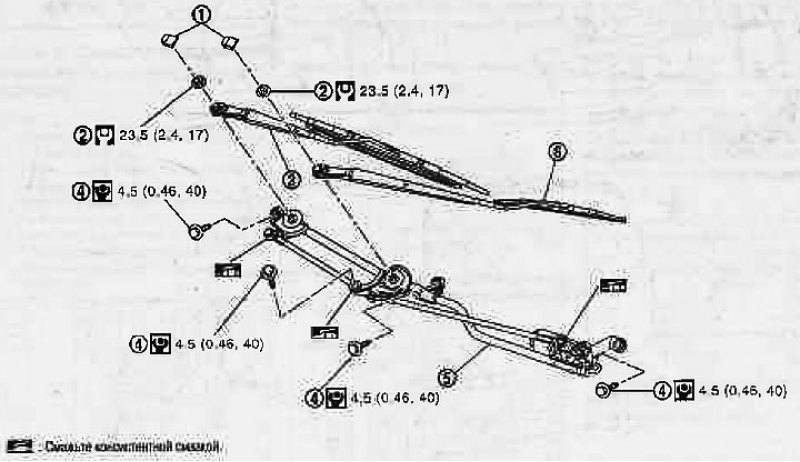

Правый руль
1. Колпачки рычагов очистителей; 2. Крепежные гайки рычага очистителя; 3. Рычаг очистителя и щетка в сборе (правый); 4. Крепежные болты привода очистителей ветрового стекла в сборе; 5. Привод очистителей ветрового стекла в сборе; 6. Рычаг очистителя и щетка в сборе (левый)
Снятие
1. Включите двигатель очистителей ветрового стекла и затем выключите его в положении автостопа.
2. Снимите рычаги очистителей. См. раздел «Снятие».
3. Снимите крышку решетки капота. См. главу Кузов.
4. Отсоедините разъем от двигателя очистителей и снимите зажимы разъема.

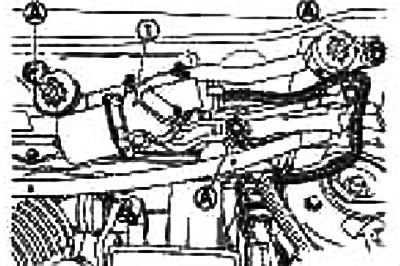

5. Открутите крепежные болты (А) привода очистителей ветрового стекла в сборе и снимите привод (1) с автомобиля.
Установка
1. Установите привод очистителей ветрового стекла в сборе на автомобиль.
Крепежные болты привода очистителей ветрового стекла в сборе: Момент затяжки: 4,5 Н·м (0,46 кг·м).
2. Подсоедините разъем к двигателю очистителей Включите двигатель выключателем очистителей и затем выключите его (автостоп).
3. Поставьте зажимы разъема на каркас очистителя и установите крышку решетки капота. См. главу Кузов.
4. Установите рычаги очистителей. См. раздел «Установка».
5. Отрегулируйте положение остановки рычагов очистителей.
6. Поставьте колпачки на рычаги очистителей.
