Звуковая сигнализация — напряжения на контактах блока ВСМ и комбинации приборов (Nissan Note 1 «E11»)

  • Главная
  • Ниссан
  • Ноут
  • E11 (2004-2013)
  • Электрооборудование
  • Оборудование и приборы
  • Звуковая сигнализация — напряжения …
0
Оглавление: Стандартные значения напряжений на…↓ Стандартные значения напряжений на…↓

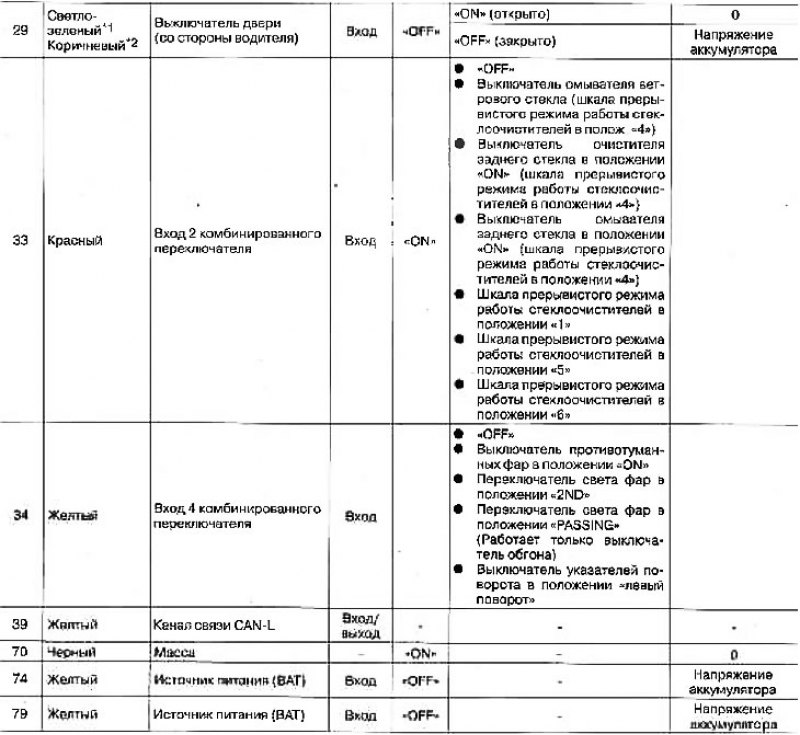

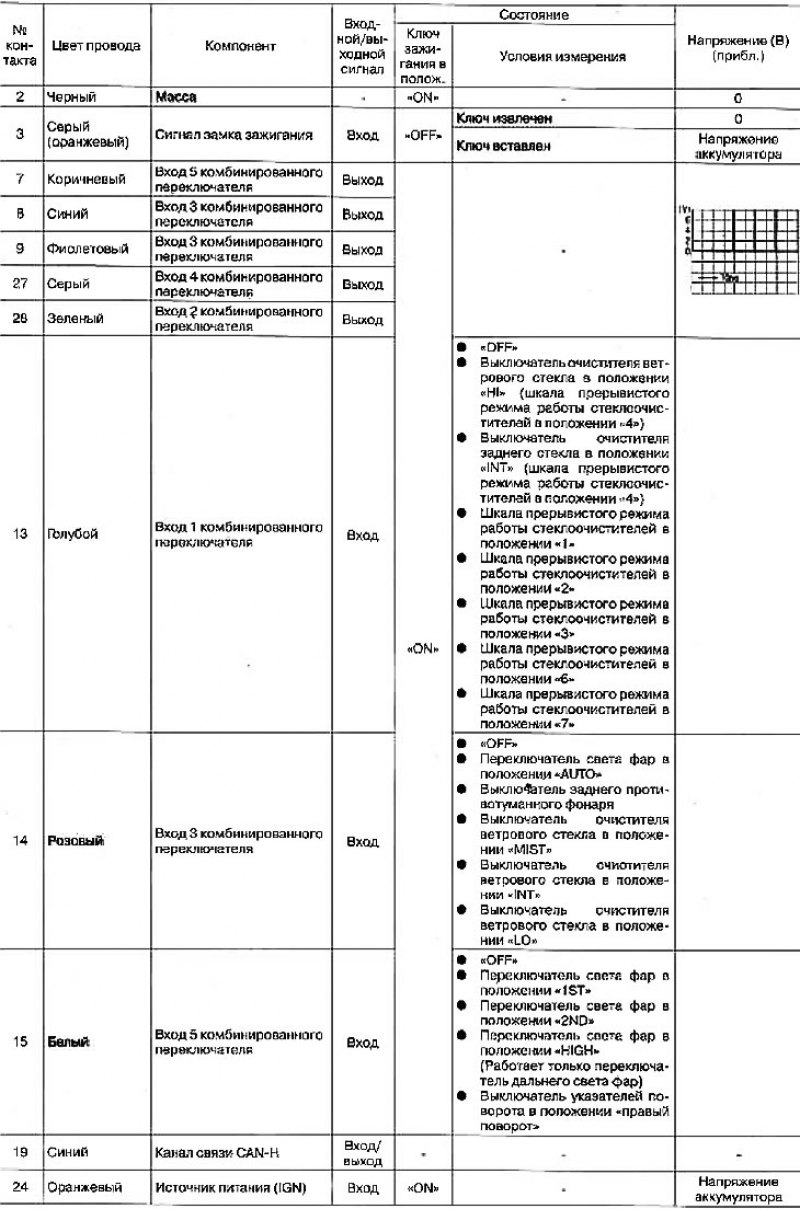

Стандартные значения напряжений на контактах блока ВСМ



Стандартные значения напряжений на контактах…
Стандартные значения напряжений на контактах…

(): Без интеллектуального ключа
*1: Модели с левым рулем
*2: Модели с правым рулем

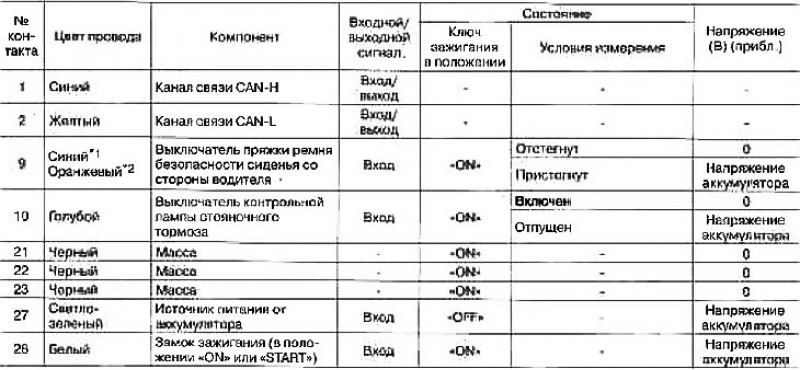

Стандартные значения напряжений на контактах комбинации приборов



(Посмотрите оригинал на портале: AutoInstruction.ru)

Стандартные значения напряжений на контактах…

*1: Модели с левым рулем
*2: Модели с правым рулем
