Приборная панель в сборе — расположение компонентов (Nissan Note 1 «E11»)

  • Главная
  • Ниссан
  • Ноут
  • E11 (2004-2013)
  • Кузов и салон
  • Интерьер (салон)
  • Приборная панель в сборе — располож…
0
1. Балка рулевой колонки; 2. Верхняя секция…

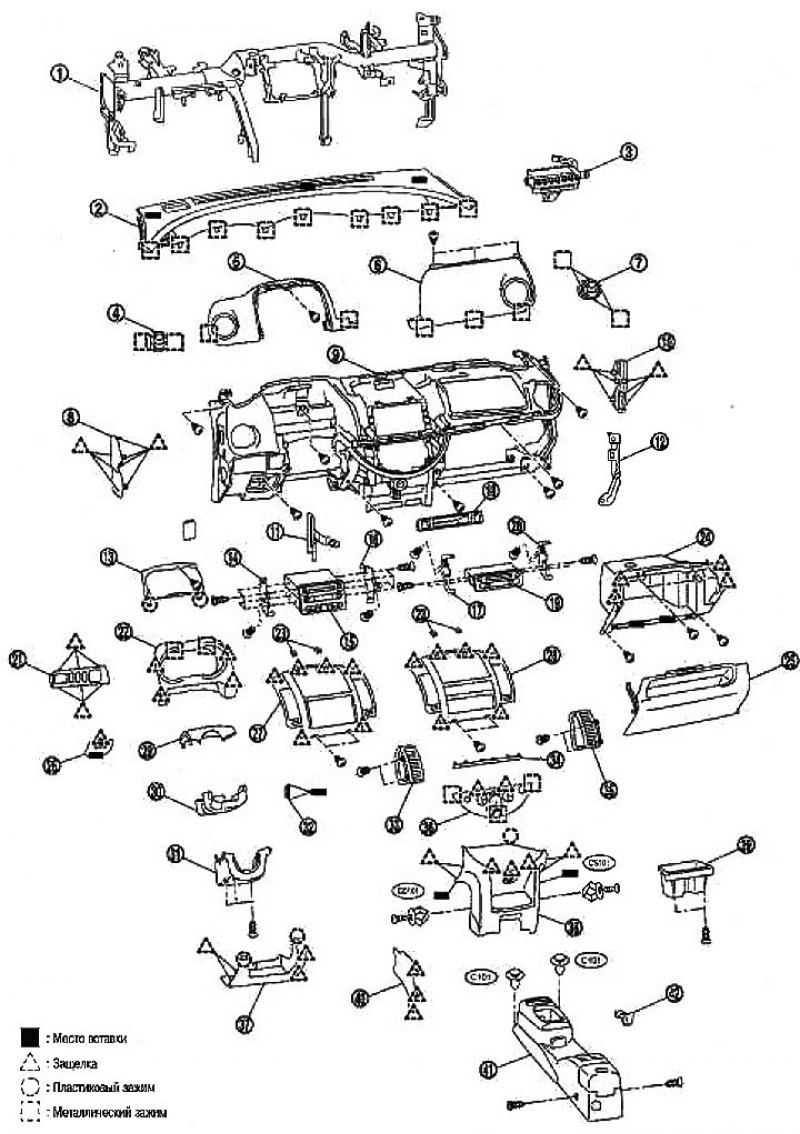

1. Балка рулевой колонки; 2. Верхняя секция приборной панели; 3. Модуль подушки безопасности пассажира; 4. Боковая вентиляционная решетка (левая); 5. Накладка приборной панели со стороны водителя; 6. Накладка приборной панели со стороны пассажира; 7. Боковая вентиляционная решетка (правая); 8. Боковая маска приборной панели (левая); 9. Приборная панель; 10. Боковая маска приборной панели (правая); 11. Стойка приборной панели (только левый руль); 12. Кронштейн приборной панели (правый); 13. Комбинация приборов в сборе; 14. Кронштейн аудиосистемы (левый); 15. Аудиосистема (CD-чейнджер); 16. Кронштейн аудиосистемы (правый); 17. Кронштейн аудиосистемы (левый); 18. Карман под кассетную деку; 19. Аудиосистема (CD-плейер); 20. Кронштейн аудиосистемы (правый); 21. Отделка панели управления; 22. Накладка А комбинации приборов; 23. Верхняя маска накладки С комбинации приборов; 24. Корпус ящика для перчаток в сборе; 25. Крышка ящика для перчаток; 26. Крышка коробки предохранителей; 27. Накладка С комбинации приборов (CD-чейнджер); 28. Накладка С комбинации приборов (CD-плейер); 29. Верхняя крышка рулевой колонки; 30. Защитная накладка рулевой колонки; 31. Нижняя крышка рулевой колонки; 32. Накладка замка рулевой колонки; 33. Центральная вентиляционная решетка (левая); 34. Нижняя маска накладки С комбинации приборов; 35. Центральная вентиляционная решетка (правая); 36. Отделка панели управления кондиционером; 37. Нижняя отделка приборной панели; 38. Крышка стойки приборной панели; 39. Подстаканник; 40. Отделка стойки приборной панели (только левый руль); 41. Центральная консоль; 42. Маска консоли


(Информация размещена на интернет-сайте: autoinstruction.ru)
Статья проверена экспертом: Евгений Мамаев
