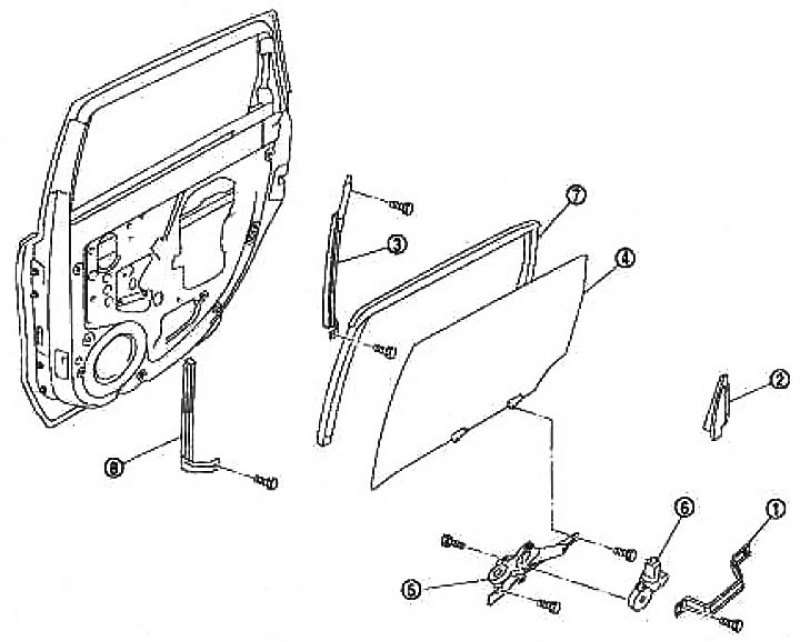

1. Кронштейн дверной ручки; 2. Угловая внутренняя крышка; 3. Нижняя направляющая (задняя); 4. Дверное стекло; 5. Стеклоподъемник в сборе; 6. Двигатель стеклоподъемника; 7. Направляющий желоб дверного стекла; 8. Нижняя направляющая (передняя)
Дверное стекло
Снятие
1. Полностью опустите дверное стекло.
2. Снимите отделку задней боковой двери. См. раздел «Наружная отделка».
3. Снимите кронштейн дверной ручки
4. Отсоедините разъем от динамика а задней боковой двери.
5. Снимите угловую внутреннюю крышку.
6. Снимите уплотняющую сетку.
Примечание: В случае повторного использования уплотняющей сетки отрежьте бутиловую ленту ножом так, чтобы она осталась на уплотняющей сетке.

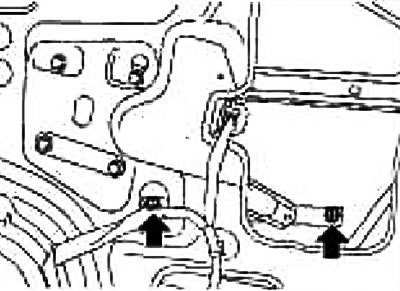

7. Открутите крепежные болты нижней направляющей (задней) и снимите ее.
8. Поддерживая дверное стекло, опускайте или поднимайте его при помощи выключателя стеклоподъемника, пока не покажутся крепежные болты стекла.
9. Открутите крепежные болты стекла.
10. Поднимите стекло и выньте его.
11. Потяните за направляющий желоб дверного стекла и выньте его из дверной панели.
12. Открутите крепежные болты нижней направляющей (передней) и снимите ее.
Установка
Установка выполняется в порядке, обратном снятию.
Стеклоподъемник в сборе
Снятие
1. Снимите отделку задней боковой двери. См. раздел «Наружная отделка».
2. Снимите кронштейн дверной ручки.
3. Отсоедините разъем от динамика в задней боковой двери.
4. Снимите уплотняющую сетку.
Примечание: В случае повторного использования уплотняющей сетки отрежьте бутиловую ленту ножом так, чтобы она осталась на уплотняющей сетке.
5. Поддерживая дверное стекло, опускайте или поднимайте его при помощи выключателя стеклоподъемника, пока не покажутся крепежные болты стекла.

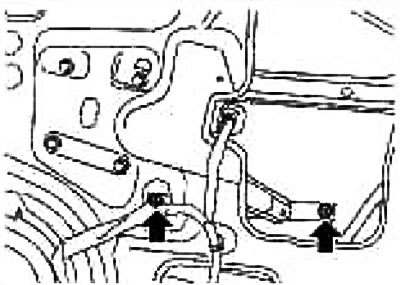

6. Открутите крепежные болты стекла.

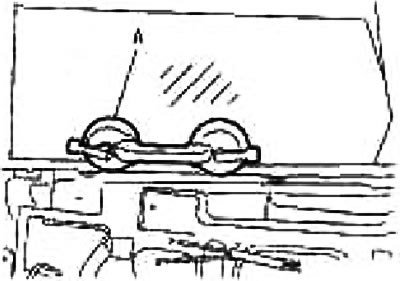

7. Поднимите дверное стекло и зафиксируйте его при помощи присоски А.
 |
 |

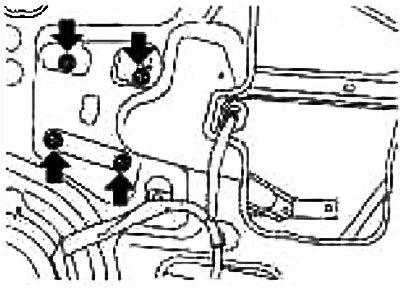

8. Открутите крепежные болты стеклоподъемника и выньте его из дверной панели.
Установка
Установка выполняется в порядке, обратном снятию.
Проверка после снятия
Проверьте стеклоподъемник в сборе, как указано ниже. При обнаружении отклонений от нормы замените или нанесите смазку.
Проверьте:
- не изношена ли шестерня привода;
- не деформирован ли стеклоподъемник;
- состояние смазки на участках скольжения

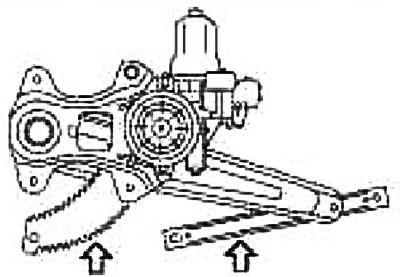

Точки нанесения смазки (Nissan МР Special Grease No 2) показаны на рисунке стрелками.
Проверка после установки
Проверка посадки
Убедитесь, что стекло плотно входит в паз направляющего желоба.
Слегка опустите стекло (прибл на 10-20 мм) и убедитесь, что кромка стекла параллельна направляющей. Если нет, ослабьте крепежные болты стеклоподъемника, направляющей, стекла и опорного элемента и отрегулируйте положение стекла.
