Компоненты сборки ГТЦ
1 - Стопорный колпачок; 2 - Сборка первичного поршня; 3 - Разъем датчика уровня тормозной жидкости; 4 - Шланг сцепления (модели с РКПП); 5 - Резервуар тормозной жидкости; 6 - Сборка вторичного поршня; 7 - Прокладка; 8 - Винт; 9 - Ограничитель поршня; 10 - Крышка резервуара
1. Спустите тормозную жидкость (см. Раздел Замена тормозной жидкости и прокачка тормозной системы).
2. Разъедините разъем электропроводки датчика уровня тормозной жидкости.

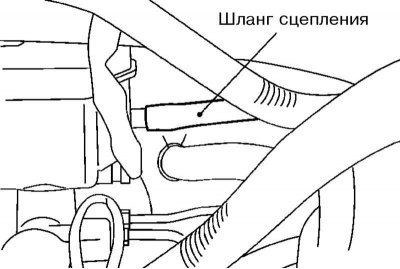

3. На моделях с РКПП снимите шланг сцепления.
4. При помощи накидного ключа отсоедините от сборки ГТЦ тормозные трубки.
5. Отдайте гайки крепления сборки ГТЦ и снимите ее со вакуумного усилителя.
6. При необходимости произведите ремонт, связанный с разборкой и сборкой ГТЦ.
7. Закрепите от руки тормозные трубки на ГТЦ.
8. Установите сборку ГТЦ на вакуумный усилитель и затяните крепеж ГТЦ с усилием 14 Н·м.
9. Затяните тормозные трубки с усилием 16 Н·м.
10. На моделях с РКПП установите шланг сцепления.
11. Заправьте и прокачайте тормозную систему (см. Раздел Замена тормозной жидкости и прокачка тормозной системы). На моделях с РКПП прокачайте сцепление.
