Спецификации коробки переключения передач (Nissan Maxima 4 «A32»)

5-ступенчатая ручная коробка переключения передач
Тип коробки передач
Двигатели VG30E по 1994 г. вып. и VQ20DE с 1995 г. вып.	RS5F50A
Двигатели VQ30DE с 1995 г. вып.	RS5F50V
Тип трансмиссионного масла	См. Главу Настройки и текущее обслуживание
Объем масла, л
РКПП RS5F50A	4.7
РКПП RS5F50V	4.5÷4.8
Количество передач	5
Тип синхронизатора	Синхронизатор Вернера

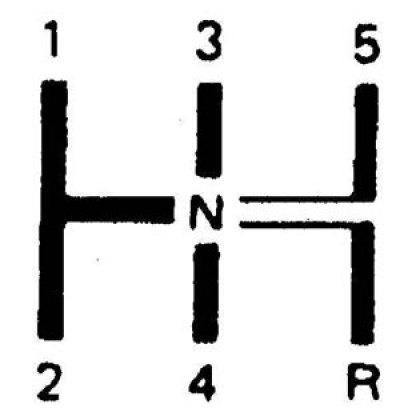

Схема переключения передач
Передаточные отношения (в скобках двигателя 2.0 л)
1-я передача	1 : 3.2857 (1 : 3.2857)
2-я передача	1 : 1.8500 (1 : 1.8500)
3-я передача	1 : 1.2727 (1 : 1.2727)
4-я передача	1 : 0.9545 (1 : 0.9545)
5-я передача	1 : 0.7959 (1 : 0.7330)
Задняя передача	1 : 3.4286 (1 : 3.4286)
Главная передача	1 : 3.8235 (1 : 4.4706)
Синхронизаторы
Блокирующие кольца
Зазор между блокирующим кольцом и шестерней (все коробки), мм
Синхронизаторы передних передач
Номинальное значение	1.0÷1.35
Допустимый износ (синхронизаторы всех передач)	0.7
Блокирующее кольцо синхронизатора задней передачи (расстояние А), мм	1.2
Классификация упорных колец ступиц синхронизаторов Упорные кольца ступицы синхронизатора 3-4 передач (допустимый зазор 0÷0.1 мм)
Толщина, мм	Номер кольца
1.95	32269-03Е03
2.00	32269-03Е00
2.05	32269-03Е01
2.10	32269-03Е02
Упорные кольца ступицы синхронизатора 1-2 передач (допустимый зазор 0÷0.1 мм)
Толщина, мм	Номер кольца
1.95	32269-03Е03
2.00	32269-03Е00
2.05	32269-03Е01
2.10	32269-03Е02
Упорные кольца ступицы синхронизатора 3-4 передач (допустимый зазор 0÷0.1 мм)
Толщина, мм	Номер кольца
1.95	32269-03Е03
2.00	32269-03Е00
2.05	32269-03Е01
2.10	32269-03Е02
Классификация упорных колец ведомой шестерни 5-й передачи (допустимый зазор 0÷0.15 мм)
Толщина, мм	Номер кольца
1.95	32348-05Е00
2.00	32348-05Е01
2.05	32348-05Е02
2.10	32348-05Е03
Классификация упорных колец первичного вала (допустимый зазор 0÷0.06 мм)
Толщина, мм	Номер кольца
4.500	32278-03Е01
4.525	32278-03Е02
4.550	32278-03Е03
4.575	32278-03Е04
Сборка первичного вала
Осевой люфт ведущих шестерен, мм
Шестерня 3-й передачи	0.23÷0.43
Шестерня 4-й передачи	0.25÷0.55
Шестерня 5-й передачи	0.23÷0.48
Количество зубьев ведущих шестерен
Шестерня 1-й передачи	14
Шестерня 2-й передачи	20
Шестерня 3-й передачи	33
Шестерня 4-й передачи	44
Шестерня 5-й передачи	49
Шестерня задней передачи	14
Сборка вторичного вала
Осевой люфт ведомых шестерен, мм
Шестерня 1-й передачи	0.23÷0.43
Шестерня 2-й передачи	0.23÷0.58
Количество зубьев ведомых шестерен
Шестерня 1-й передачи	46
Шестерня 2-й передачи	37
Шестерня 3-й передачи	42
Шестерня 4-й передачи	42
Шестерня 5-й передачи	39
Шестерня задней передачи	48
Сборка главной передачи
Передаточное отношение:
Двигатель VG30E с РКПП RS5F50A	1 : 3.650
Двигатели VQ20E с РКПП RS5F50A	1 : 4.4706
Двигатели VQ30E с РКПП RS5F50V	1 : 3.8235
Количество зубьев ведомой шестерни/сателлитов
Двигатель VG30E с РКПП RS5F50A	73/20
Двигатели VQ20E с РКПП RS5F50A	76/17
Двигатели VQ30E с РКПП RS5F50V	65/17
Количество зубьев боковой шестерни/сателлитов
Двигатель VG30E с РКПП RS5F50A	14/10
Двигатели VQ20E с РКПП RS5F50A	14/10
Двигатели VQ30E с РКПП RS5F50V	16/10
Усилия затягивания резьбовых соединений	Нм
Болты крепления двигателя к трансмиссии
Модели 1993 и 1994 г.г. вып.
Болт А (25 мм)	16÷21
Болт В (28 мм)	30÷40
Болт С (57 мм)	39÷40
Болт D (57 мм)	39÷40
Болт Е (64 мм)	39÷40
Болт F (30 мм)	21÷27
Болты крепления трансмиссии к книце двигателя	30÷40
Модели с 1995 г. вып.
Болт А (52 мм)	70÷79
Болт В (65 мм)	70÷79
Болт С (124 мм)	70÷79
Болт D (40 мм)	35÷47
Болт Е (40 мм)	35÷47
4-ступенчатая автоматическая трансмиссия
Общие параметры
Тип трансмиссии	RE4F02A
Тип ATF	См. Главу Настройки и текущее обслуживание
Передаточные отношения
1-я передача	1 : 2.7857
2-я передача	1 : 1.5456
3-я передача	1 : 1.0000
4-я передача	1 : 0.6944
Задняя передача	1 : 2.2727
Главная передача
Модели по 1994 г. вып. (двигатели VG30E)	1 : 3.642
Модели с 1995 г. вып.
Двигатели VQ20DE	1 : 4.4253
Двигатели VQ30DE до 2000 г.	1 : 3.619
с 2000 г.	1 : 3.7899
Муфты сцепления и тормоза
Количество ведущих дисков муфты повышенной передачи	4
Количество ведомых дисков муфты повышенной передачи	7
Толщина ведущих дисков, мм
Номинальное значение	1.6
Предельное допустимое значение	1.4
Величина зазора, мм
Номинальное значение	1.4÷1.8
Предельное допустимое значение	2.6
Классификация стопорных шайб
Толщина, мм	Номер кольца
3.6	31576-21Х00
3.8	31576-21Х01
4.0	31576-21Х02
4.2	31576-21Х03
4.4	31576-21Х04
4.6	31576-21Х05
4.8	31576-21Х06
Количество ведущих дисков муфты пониженной передачи	3
Количество ведомых дисков муфты пониженной передачи	7
Толщина ведущих дисков, мм
Номинальное значение	2.0
Предельное допустимое значение	1.8
Величина зазора, мм
Номинальное значение	0.5÷0.8
Предельное допустимое значение	2.0
Классификация стопорных шайб
Толщина, мм	Номер кольца
3.2	31597-21Х10
3.4	31597-21Х11
3.6	31597-21Х12
3.8	31597-21Х13
4.0	31597-21Х14
4.2	31597-21Х15
Количество ведущих дисков муфты задней передачи	2
Количество ведомых дисков муфты задней передачи	2
Толщина ведущих дисков, мм
Номинальное значение	2.0
Предельное допустимое значение	1.8
Величина зазора, мм
Номинальное значение	0.5÷0.8
Предельное допустимое значение	1.2
Классификация стопорных шайб
Толщина, мм	Номер кольца
4.6	31537-21Х10
4.8	31537-21Х11
5.0	31537-21Х12
5.2	31537-21Х13
5.4	31537-21Х14
Количество ведущих дисков тормоза пониженной и задней передач	7
Количество ведомых дисков тормоза пониженной и задней передач	7 или 6
Толщина ведущих дисков, мм
Номинальное значение	2.0
Предельное допустимое значение	1.8
Величина зазора, мм
Номинальное значение	1.2÷1.6
Предельное допустимое значение	3.0
Классификация стопорных шайб
Толщина, мм	Номер кольца
3.4	31667-23Х00
3.6	31667-23Х01
3.8	31667-23Х02
4.0	31667-23Х03
4.2	31667-23Х04
4.4	31667-23Х05
4.6	31667-23Х06
4.8	31667-23Х07
5.0	31667-23Х08
Размер поршня 1-миллиметровой тормозной ленты, мм
Лента	27Х61
Большой диаметр	75
Малый диаметр	35
Лента	27Х62
Большой диаметр	75
Малый диаметр	43
Классификация упорных шайб блока сцепления
Толщина, мм	Номер кольца
0.7	31528-21Х00
0.9	31528-21Х01
1.1	31528-21Х02
1.3	31528-21Х03
1.5	31528-21Х04
1.7	31528-21Х05
1.9	31528-21Х06
Общий осевой люфт, мм	0.25÷55
Планетарные крепежные элементы
Зазор между шайбой шестерни и планетарным крепежным элементом, мм
Передний крепежный элемент
Номинальное значение	0.15÷0.70
Предельное допустимое значение	0.80
Задний крепежный элемент
Номинальное значение	0.20÷0.70
Предельное допустимое значение	0.80
Масляный насос
Рабочие зазоры, мм
Статорное кольцо - крышка
Номинальное значение	0.010÷0.024
Предельное допустимое значение	0.034
Ротор - корпус
Номинальное значение	0.017÷0.031
Предельное допустимое значение	0.034
Лопатка - корпус
Номинальное значение	0.017÷0.031
Предельное допустимое значение	0.034
Кольцевой уплотнитель
Номинальное значение	0.010÷0.025
Предельное допустимое значение	0.025
Классификация обойм подшипника кожуха масляного насоса (общий осевой люфт)
Толщина, мм	Номер кольца
0.8	31429-21Х00
1.0	31429-21Х01
1.2	31429-21Х02
1.4	31429-21Х03
1.6	31429-21Х04
1.8	31429-21Х05
2.0	31429-21Х06
Классификация регулировочных шайб подшипника дифференциала
Толщина, мм	Номер кольца
0.12	38453-21Х13
0.16	38453-21Х14
0.20	38453-21Х15
0.24	38453-21Х16
0.28	38453-21Х17
0.32	38453-21Х18
0.36	38453-21Х19
0.40	38453-21Х20
0.44	38453-21Х00
0.48	38453-21Х01
0.52	38453-21Х02
0.56	38453-21Х03
0.60	38453-21Х04
0.64	38453-21Х05
0.68	38453-21Х06
0.72	38453-21Х07
0.76	38453-21Х08
0.80	38453-21Х09
0.84	38453-21Х10
0.88	38453-21Х11
0.92	38453-21Х12
Классификация регулировочных шайб вторичного вала
Толщина, мм	Номер кольца
0.12	31499-21Х00
0.16	31499-21Х01
0.20	31499-21Х02
0.24	31499-21Х03
0.28	31499-21Х04
0.32	31499-21Х05
0.36	31499-21Х06
0.40	31499-21Х07
0.44	31499-21Х08
0.48	31499-21Х09
0.52	31499-21Х10
0.56	31499-21Х11
0.60	31499-21Х12
0.64	31499-21Х13
0.68	31499-21Х14
0.72	31499-21Х15
0.76	31499-21Х16
0.80	31499-21Х17
0.84	31499-21Х18
0.88	31499-21Х19
0.92	31499-21Х20
1.44	31499-21Х21
1.96	31499-21Х22
Классификация регулировочных шайб промежуточной шестерни
Толщина, мм	Номер кольца
0.36	31499-21Х06
0.40	31499-21Х07
0.44	31499-21Х08
0.48	31499-21Х09
0.52	31499-21Х10
0.56	31499-21Х11
0.60	31499-21Х12
0.64	31499-21Х13
0.68	31499-21Х14
0.72	31499-21Х15
0.76	31499-21Х16
0.80	31499-21Х17
0.84	31499-21Х18
0.88	31499-21Х19
0.92	31499-21Х20
1.44	31499-21Х21
1.96	31499-21Х22
Главная передача
Зазор между боковой шестерней и коробкой дифференциала, мм	0.1÷0.2
Классификация регулировочных шайб боковой шестерни дифференциала
Толщина, мм	Номер кольца
0.75÷0.80	38424-Е3020
0.80÷0.85	38424-Е3021
0.85÷90	38424-Е3022
0.90÷0.95	38424-Е3023
Стояночная защелка
Зазор "L", мм	0.25÷0.50
Классификация

Идентификационная маркировка	Номер
D	31989-21Х00
Е	31989-21Х01
F	31989-21Х02

Обороты холостого хода, об/мин
Модель 27Х61	2200÷2500
Модель 27Х62	2350÷2650
Усилия затягивания резьбовых соединений	Нм
Болты крепления приводного диска к преобразователю вращения	44÷59
Болты крепления картера трансмиссии к двигателю
Модели 1993 г. вып.
Болт № 1	30÷40
Болт № 2	39÷40
Болт № 3	30÷40
Модели 1994 г. вып.
Болт № 1	30÷40
Болт № 2	39÷40
Болт № 3	30÷40
Болт № 4	6÷8
Болт № 5	30÷40
Модели с 1995 по 1997 г.г. вып. (все болты)	70÷79
Модели с 1998 г. вып.
Болт № 1	39÷49
Болт № 2	30÷36
Болт № 3	30÷36
Болт № 4	74÷83
Болт № 5	30÷36
Болт № 6	30÷36

Статья проверена экспертом: Анатолий Стопариков
