Снятие
1. Поддомкратьте автомобиль и установите его на подпорки. Снимите трансмиссию (см. Главу Коробка передач).
Внимание! Двигатель следует вывесить сверху на лебедке или балке.
2. На моделях с РКПП снимите сборку сцепления (см. Главу Сцепление и приводные валы). Сразу же проверьте состояние компонентов сцепления и направляющего подшипника.
3. На моделях с АТ самое время будет проверить состояние и заменить передний сальник/уплотнительное кольцо насоса.
4. Маркером или краской пометьте положение маховика/приводного диска относительно торца коленчатого вала.
[Оригинал опубликован на онлайн-портале: autoinstruction.ru]

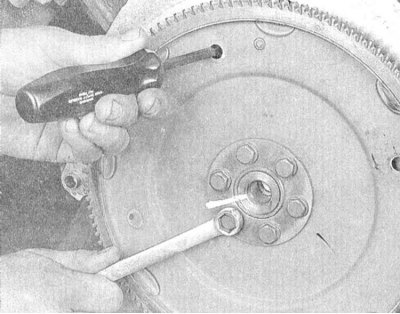

5. Выверните болты крепления маховика/приводного диска к коленчатому валу. Если в процессе ослабления болтов вал начинает проворачиваться, заклиньте отвертку или монтировку между зубьями венца маховика (РКПП), либо проденьте длинную выколотку в одно из отверстий приводного диска, уперев ее в выступ на блоке (АТ).
6. Снимите маховик/приводной диск с коленчатого вала.
Примечание. Вес сборки маховика/приводного диска весьма значителен,- разумно будет прибегнуть к помощи ассистента. Наденьте рабочие перчатки, чтобы не порезать руки об острые края зубьев венца сборки.
7. Тщательно протрите маховик смоченной в ацетоне ветошью, полностью удалив с него следы масла и смазки. Проверьте рабочую поверхность маховика на наличие трещин, борозд, оставленных головками заклепок фрикционного диска сцепления, следов перегрева и задиров. Мелкие дефекты могут быть устранены при помощи мелкозернистой наждачной бумаги. Проверьте зубчатый венец на наличие трещин и сколов зубьев. Уложите маховик на плоскую поверхность с целью оценки его плоскостности (воспользуйтесь измерителем плоскостности). В случае необходимости отдайте сборку в проточку.
8. Протрите сопрягаемые поверхности маховика/приводного диска и коленчатого вала. Если имеют место признаки развития утечек масла через задний сальник коленчатого вала, произведите его замену (см. Раздел Замена заднего сальника коленчатого вала).
Установка
1. Установите маховик/приводной диск на коленчатый вал, - проследите за правильностью совмещения нанесенных в процессе демонтажа сборки посадочных меток.
Примечание. На некоторых двигателях предусмотрен направляющий штифт, либо крепежные отверстия расположены асимметрично, что гарантирует однозначность посадки сборки. Перед тем как вворачивать крепежные болты, смажьте их резьбовую часть фиксирующим герметиком.
2. Заблокировав маховик/приводной диск от проворачивания, затяните новые крепежные болты с требуемым усилием в диагональном порядке.
Примечание. Болты крепления маховика/приводного диска подлежат замене в обязательном порядке.
3. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
