Внимание! Приступайте к выполнению процедуры только после окончательного остывания силового агрегата.
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Поддомкратьте автомобиль и установите его на подпорки.
2. Пропитайте крепеж коллекторов проникающим маслом.
3. Работая под автомобилем, отсоедините от выпускных коллекторов Y-образную приемную трубу ("штаны") системы выпуска отработавших газов (см. Главу Системы питания и выпуска).
Передний коллектор (со стороны радиатора)
1. Снимите с корпуса дросселя приемный воздуховод в сборе с верхней половиной кожуха воздухоочистителя (см. Главу Системы питания и выпуска).
2. Отсоедините от выпускного коллектора раструб EGR.

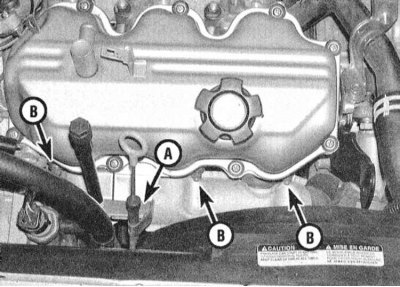

3. С целью обеспечения доступа к крепежу коллектора снимите кронштейн крепления направляющей трубки щупа измерения уровня двигательного масла. Отдайте верхний ряд крепежных гаек.

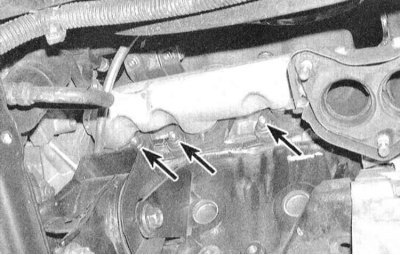

4. Двигаясь от краев к центру, отдайте нижний ряд крепежа и снимите коллектор с двигателя.
Задний коллектор (со стороны переборки двигательного отсека)
Работая под автомобилем, отдайте крепежные гайки и снимите коллектор.
Установка
1. Внимательно осмотрите коллекторы и элементы их крепежа, проверяя компоненты на наличие трещин, деформаций и прочих механических повреждений.
2. Соскоблите нагар и следы материала старой прокладки с сопрягаемых поверхностей коллекторов и головок цилиндров. Если имели место утечки отработавших газов, оцените неплоскостность сопрягаемых поверхностей коллекторов (воспользуйтесь устанавливаемой на ребро стальной линейкой и щупом лезвийного типа). Сравните результаты измерений с требованиями Спецификаций, в случае необходимости отдайте коллекторы в проточку.
3. Наденьте новые прокладки на шпильки крепления коллекторов.
4. Установите коллекторы и наверните гайки их крепления.
5. Двигаясь от центра наружу, в три-четыре этапа равномерно затяните крепеж с требуемым усилием.
6. Установка оставшихся компонентов производится в порядке обратном порядку их демонтажа. Не забудьте заменить уплотнительные прокладки при подсоединении приемной трубы системы выпуска отработавших газов к переднему коллектору.
7. Запустите двигатель и проверьте его на наличие признаков утечек отработавших газов.
