Общая информация
Расположенный в выпускном тракте двигателя λ-зонд отслеживает содержание кислорода в потоке отработавших газов. При контакте молекул О2 с чувствительным элементом зонда датчик вырабатывает амплитудный сигнал в диапазоне от 0.1 до 0.9 В, в зависимости от концентрации кислорода. Причем, значению 0.1 В соответствует высокое содержание О2 (обедненная смесь), а значению 0.9 В - низкое (обогащенная смесь). Верхнепоточный кислородный датчик выдает на РСМ снабжает модуль управления информацией об остаточном содержании О2 в системе выпуска отработавших газов. РСМ непрерывно контролирует поступающий с кислородного датчика сигнал, в случае необходимости выдавая команды на корректировку состава воздушно-топливной смеси за счет изменения длительности открывания инжекторов впрыска. Оптимальное соотношение компонентов горючей смеси, гарантирующее минимальный расход топлива при наиболее эффективном функционировании каталитического преобразователя, составляет 14.7 частей воздуха на 1 часть топлива, - именно его модуль управления и старается постоянно поддерживать, ориентируясь на поступающую с λ-зонда информацию.
Нижнепоточный λ-зонд не оказывает влияние на процесс компоновки модулем управления воздушно-топливной смеси. По конструкции и принципу функционирования датчик идентичен верхнепоточному. Путем сравнения уровня содержания кислорода на участках выпускного тракта выше и ниже каталитического преобразователя РСМ определяет эффективность функционирования последнего. Замечание: На моделях 1993 и 1994 г.г. вып. используется лишь один кислородный датчик (верхнепоточный). На моделях с 1995 г. вып. предусмотрено два верхнепоточных λ-зонда (по одному на каждый из рядов цилиндров) и один нижнепоточный.
Следует отметить, что кислородный датчик способен вырабатывать сигнальное напряжение только будучи прогретым до нормальной рабочей температуры (318°С). Пока датчик находится в холодном состоянии, РСМ работает в режиме РАЗОМКНУТОГО КОНТУРА, осуществляя управление компоновкой воздушно-топливной смеси на основании заложенных в него базовых параметров. Исправность функционирования кислородного датчика зависит от выполнения совокупности некоторых определенных условий:
- a) Электрические параметры: Стабильность вырабатываемого датчиком амплитудного сигнала низкого напряжения в большой степени зависит от качества контактных соединений цепи λ-зонда, которое и следует проверять в первую очередь в случае возникновения проблем;
- b) Подача наружного воздуха: Конструкция λ-зонда предусматривает свободную циркуляцию наружного воздуха внутри датчика. При установке зонда всегда проверяйте проходимость воздушных каналов;
- c) Рабочая температура: РСМ начинает реагировать на поступающую от λ-зонда информацию только после того как датчик будет прогрет до нормальной рабочей температуры (около 320°С). Данный факт следует не упускать из виду при проверке исправности функционирования зонда;
- d) Качество топлива: Исправное функционирование λ-зонда становится возможным только при условии применения для заправки автомобиля НЕЭТИЛИРОВАННОГО топлива!
В дополнение к перечисленным в предыдущем параграфе условиям при обслуживании λ-зонда следует соблюдать некоторые особые меры предосторожности:
- a) Кислородный датчик оборудован намертво вмонтированным в него оснащенным контактным штекером отрезком электропроводки, выполнение попыток отсоединения которого могут привести к необратимому выходу зонда из строя;
- b) Старайтесь не допускать попадания в жалюзи датчика или его электрический разъем грязи и смазки;
- c) Не используйте для очистки кислородного датчика никакие растворители;
- d) Обращайтесь с λ-зондом крайне бережно, не роняйте его и старайтесь не стряхивать;
- e) Силиконовый защитный чехол должен одеваться на датчик строго определенным образом, чтобы не быть расплавленным и не нарушать исправность функционирования зонда.
В случае нарушения исправности функционирования λ-зонда или его цепи РСМ переходит в режим разомкнутого контура, игнорируя поступающую от датчиков информацию и поддерживая состав воздушно-топливной смеси на некотором заданном уровне, обеспечивающем достаточную эффективность отдачи двигателя.
Проверка
Внимание! Кислородные датчики крайне чувствительны к электрическим перегрузкам цепи. Для подключения вольтметра к разъему λ-зонда пользуйтесь оборудованными предохранителями проводами-перемычками. Старайтесь крайне осторожно вводить щупы измерителя к контактный разъем с обратной его стороны (см. Главу Бортовое электрооборудование). Используйте для проверки датчиков только цифровые измерители.
Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой "Проверьте двигатель". По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

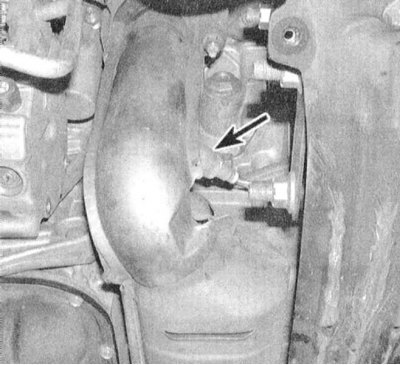

1. Отыщите электрический разъем датчика. С обратной стороны разъема подсоедините положительный щуп вольтметра к клемме белого провода (см. Главу Бортовое электрооборудование). Отрицательный щуп заземлите. Запустите двигатель и прогрейте его до нормальной рабочей температуры. По показаниям вольтметра определите величину сигнального напряжения датчика:
- a) Амплитуда сигнала, вырабатываемого верхнепоточным датчиком должна лежать в диапазоне от 100 до 900 мВ, активно изменяясь в указанных пределах.
- b) Нижнепоточный датчик должен вырабатывать сигнальное напряжение в том же диапазоне (в среднем 400 мВ), однако без активных изменений.
 |
 |

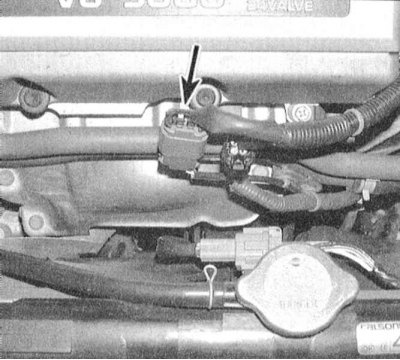

2. Проверьте исправность подачи на датчик напряжения батареи. Оцените качество заземления. Отсоедините от датчика электропроводку и подключите положительный щуп вольтметра к клемме зелено-черного (1993 и 1994)/красно-черного (с 1995) контактного разъема (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Отрицательный провод подключите к клемме синего/сине-желтого провода. При включенном зажигании прибор должен зарегистрировать напряжение, близкое к напряжению батареи.
3. Проверьте сопротивление нагревательного элемента кислородного датчика. Подсоедините омметр к двум клеммам нагревательного элемента в разъеме электропроводки λ-зонда (со стороны последнего). Замечание: Вмонтированный в датчик жгут электропроводки обычно не имеет цветовой маркировки.
Текст предоставил этот ресурс Autoinstruction
Требуемое сопротивление составляет:
- a) Для моделей 1993 и 1994 г.г. вып. - 3.0÷1000 Ом;
- b) Для моделей 1995 и 1996 г.г. вып. - 2.3÷4.3 Ом (верхнепоточные датчики) и 5.2÷8.2 нижнепоточный;
- c) Для моделей с 1997 г. вып. - 2.3÷4.3 Ом.
4. В случае выявления обрыва, либо при чрезмерно высоких результатах измерений. Замените соответствующий датчик.
Примечание. При положительных результатах описанных выше проверок следует проверить на обрыв и короткое замыкание электропроводку на участке цепи между датчиком и РСМ. Если никаких отклонений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для более подробной диагностики.
Замена
1. Выворачивание λ-зонда на холодном двигателе может оказаться крайне затруднительным ввиду теплового сжатия металла выпускного коллектора/трубы системы выпуска. Во избежание риска повреждения компонентов, прежде чем приступать к снятию датчика, прогрейте двигатель в течение пары минут, - постарайтесь не обжечься о разогретые поверхности в процессе выполнения процедуры:
- a) Кислородные датчики оборудованы вмонтированным жгутом электропроводки с контактным разъемом. Повреждение данного жгута приводит к необратимому выходу датчика из строя, - соблюдайте осторожность;
- b) Старайтесь не допускать попадания на контактный разъем и жалюзи датчика масла, смазки, грязи, влаги и т.п.;
- c) НИ в коем случае не применяйте для чистки датчика никакие растворители;
- d) Старайтесь не ронять и резко не стряхивать датчик.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Аккуратно рассоедините разъем электропроводки кислородного датчика.

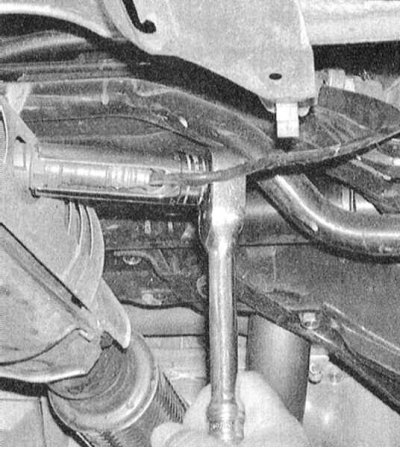

4. При помощи специального ключа осторожно выверните зонд из соответствующей секции системы выпуска отработавших газов.
5. Перед вворачиванием датчика смажьте его резьбовую часть антиприхватывающим герметиком.
6. Вверните датчик на свое штатное место и прочно затяните его.
7. Опустите автомобиль на землю и подсоедините к датчику электропроводку.
8. Произведите автомобиля ходовые испытания. Проверьте память модуля управления на наличие кодов неисправностей.
