Схема прокладки торсового привода стояночного тормоза
1 - Рычаг управления; 2 - Болт (8÷11 Нм); 3 - Регулировочная гайка (3.1÷4.3 Нм); 4 - Гайка крепления опорного кронштейна промежуточного фиксатора (8÷11 Нм); 5 - Правая задняя секция тросового привода; 6 - Болт крепления кронштейна промежуточного фиксатора (8÷11 Нм); 7 - Левая задняя секция тросового привода; 8 - Болт (6÷11 Нм); 9 - Тормозной механизм дискового типа; 10 - Тормозной механизм барабанного типа
Задние секции тросового привода
1. Удостоверьтесь в полноте отпускания стояночного тормоза.
2. Подоприте противооткатными башмаками передние колеса, ослабьте гайки крепления задних колес, затем поддомкратьте задок автомобиля и установите его на подпорки.

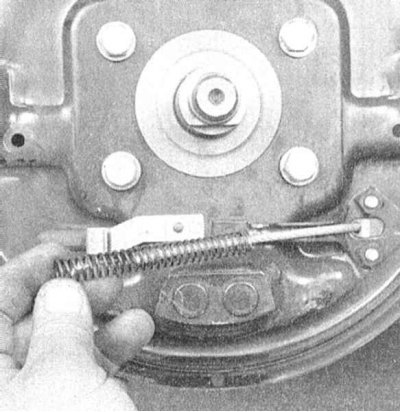

3. На моделях, оборудованных барабанными тормозными механизмами задних колес, снимите тормозные башмаки и отсоедините приводной трос от исполнительного рычага стояночного тормоза (см. Раздел Замена башмаков барабанных тормозных механизмов задних колес). Снимите с конца троса пружину, затем отболтите держатель оболочки троса от тормозного щита. Высвободите тросовую сборку из щита тормозного механизма.
 |
 |
4. На моделях с дисковыми задними тормозными механизмами снимите стопорную пластину крепления троса к приболченному к суппорту кронштейну. Высвободите трос из вильчатого окончания исполнительного рычага.
5. Отболтите все кронштейны промежуточных фиксаторов крепления троса на элементах рамы и подвески.
6. Снимите термозащитный экран каталитического преобразователя.

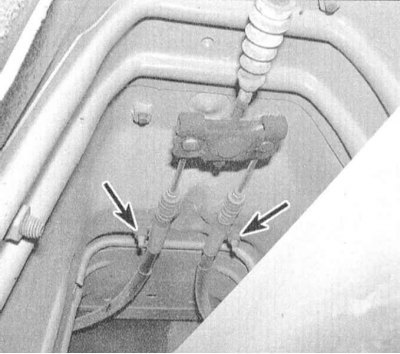

7. Отдайте расположенные сразу за сборкой уравнителя гайки крепления оболочек тросов, высвободите наконечники тросов из уравнителя.
8. Установка производится в обратном порядке.
9. Произведите регулировку тросового привода стояночного тормоза (см. Раздел Регулировка стояночного тормоза).
Передняя секция тросового привода
1. Снимите центральную консоль (см. Главу Кузов).
2. Отсоедините электропроводку датчика-выключателя контрольной лампы взведения стояночного тормоза.

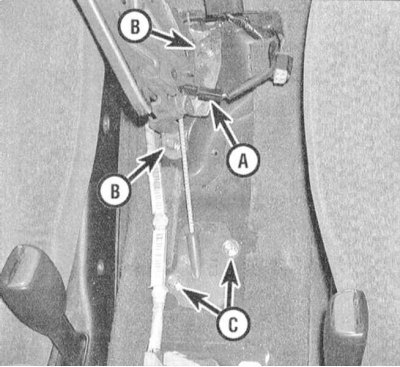

Контактный разъем электропроводки датчика-выключателя контрольной лампы взведения стояночного тормоза (А), гайки крепления рычага управления (В) и болты крепления направляющей пластины (С)
3. Отдайте регулировочную гайку тросового привода.
4. Выверните два болта из основания рычага управления стояночным тормозом.
5. Поддомкратьте задок автомобиля и установите его на подпорки. Подоприте передние колеса противооткатными башмаками и снимите термозащитный экран каталитического преобразователя.
6. Отдайте две гайки сразу за сборкой уравнителя и высвободите из последней наконечники задних секций тросового привода.
7. В салоне автомобиля выверните два болта крепления направляющей пластины троса и втяните в салон сборку переднего троса с уравнителем.
8. Установка производится в обратном порядке.
9. Произведите регулировку привода стояночного тормоза (см. Раздел Регулировка стояночного тормоза).
