Воздухо-воздушный охладитель

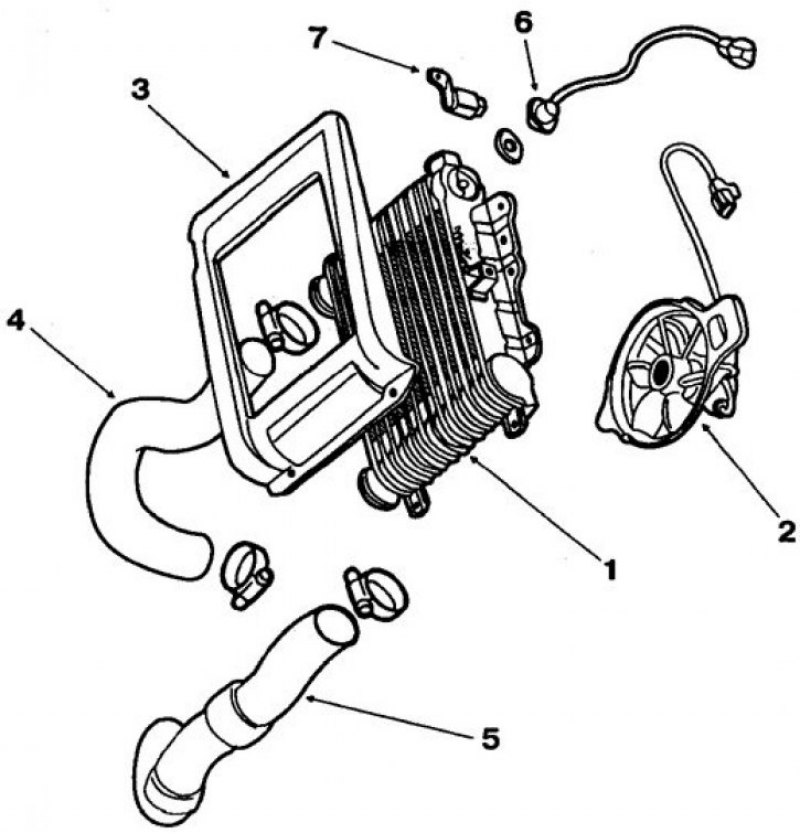

1. Теплообменник; 2. Электровентилятор; 3. Защитный кожух; 4. Воздухопровод, соединяющий охладитель с впускным патрубком; 5. Воздухопровод, соединяющий турбокомпрессор с охладителем; 6. Датчик включения электровентилятора; 7. Реле
Снятие
1. Отсоедините провода от клемм аккумуляторной батареи.
2. Отсоедините от охладителя электрические провода.
3. Снимите защитный кожух с охладителя.
4. Снимите реле управления электровентилятором.
5. Отсоедините от охладителя оба воздухопровода.
6. Снимите охладитель.
7. Снимите датчик включения электровентилятора и электровентилятор.
8. Снимите кронштейн крепления охладителя.
Установка
1. Установка охладителя проводится в порядке, обратном снятию.
2. Необходимо поставить новую прокладку под датчик включения электровентилятора.
