Нижний рычаг подвески
1. Амортизатор; 2, 12. Рычаг торсиона; 3. Торсион; 4. Штанга стабилизатора; 5. Буфер; 7. Шплинт; 8. Шижняя шаровая опора; 11. Ось рычага; 13. Нижний рычаг
Снятие и установка
1. Поднимите передок автомобиля, снимите колесо и грязеотражатель.
2. Снимите торсион в сборе с рычагом (см. подраздел 10.2.1).
3. Отсоедините от рычага амортизатор и штангу стабилизатора.
4. Расшплинтуйте гайку и выпрессуйте нижнюю шаровую опору съемником МВ990809-01 или эквивалентным.
5. Отверните болты оси и снимите рычаг.
Порядок замены втулок
 |
 |

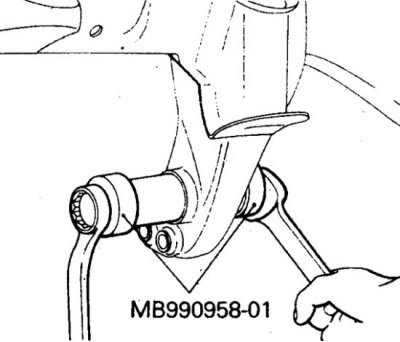

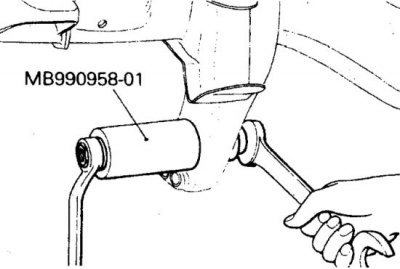

1. Приспособлением МВ990958-01 выпрессуйте втулки (слева) из кронштейна рамы и запрессуйте новые (справа). При удалении левой втулки снимите редуктор передней оси.

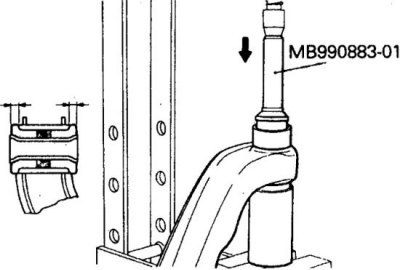

2. Приспособлением МВ990883-01 выпрессуйте втулки из рычага подвески.
3. Смочите мыльным раствором новую втулку и запрессуйте. Втулка должна выступать одинаково с обеих сторон.
4. Далее установите рычаг в обратном порядке. Гайку шаровой опоры затяните с моментом 120–180 Н·м.
[Оригинал опубликован на веб-сайте: www.AutoInstruction.ru]
5. Все соединения затяните с определенными моментами.
