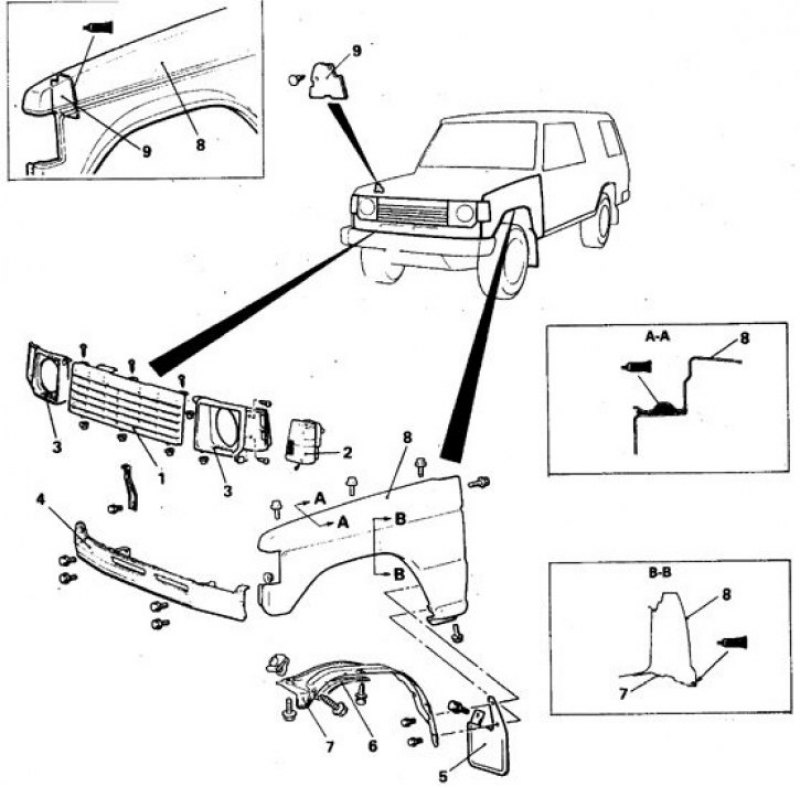

Переднее крыло (1983-91 гг.)
(на вставках – места смазывания клеем ЕС-870 (вверху), нанесения герметика 8531 на верхнюю кромку крыла (сечение А–А), приклеивания кромки защитной панели к крылу (сечение в плоскости В–В))
1. Решетка; 2. Передняя комбинация ламп; 3. Облицовка фары; 4. Нижняя панель передка; 5. Грязеотражатель; 6. Уплотняемая кромка защитной панели; 7. Защитная панель ниши; 8. Крыло; 9. Уплотнительная подушка уголка крыла

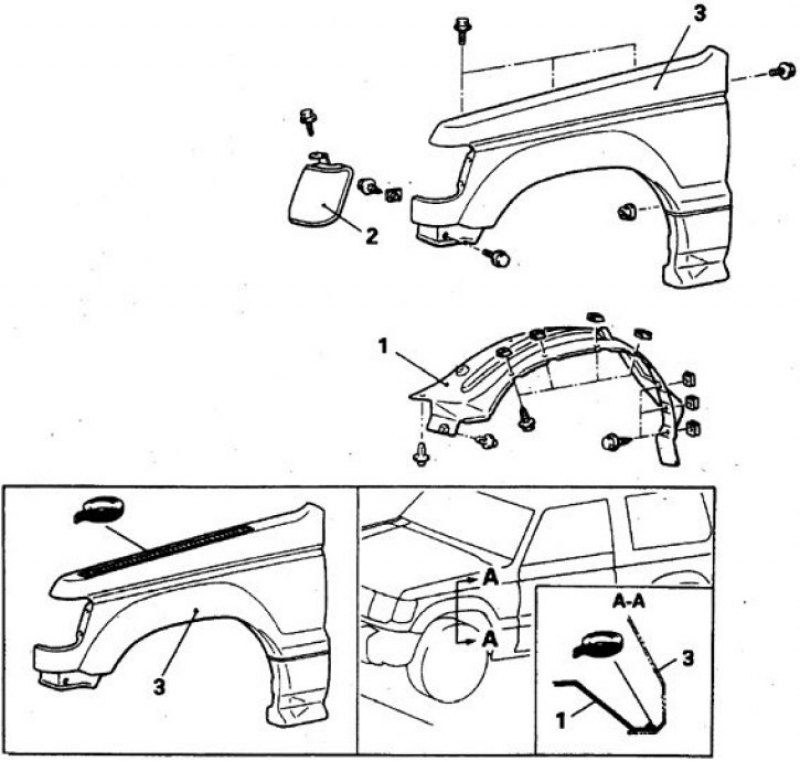

Переднее крыло (1992-98) (на вставках – места нанесения герметика)
1. Грязеотражатель; 2. Передний указатель поворота; 3. Защитная панель
Автомобили 1983-91 гг.
1. Отверните 6 винтов и снимите переднюю решетку.
2. Снимите переднюю комбинацию ламп (см. подраздел 13.17.4) и облицовку фар.
3. Отверните 4 винта и снимите нижнюю поперечную панель передка.
4. Снимите грязеотражатели и защитную панель колесной ниши.
5. Отверните болты и снимите крыло, проследив за сохранностью уплотнительной подушки для защиты переднего уголка крыла.
6. Установка выполняется в обратном порядке.
7. Уплотнительную подушку установите на клею 3M Adhesive ЕС-870. Кромку защитной панели приклейте составом 3M ATD 8625.
Автомобили 1992-98 гг.
1. Удалите раструб облицовки проема колесной ниши (если предусмотрен), для чего выполните следующее.

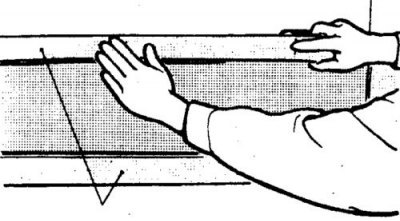

2. Наклейте маскирующую ленту по всей длине боковой облицовки.

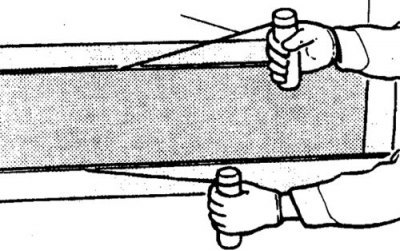

3. Срежьте облицовку по клеевому слою с помощью лески толщиной 0,8 мм.

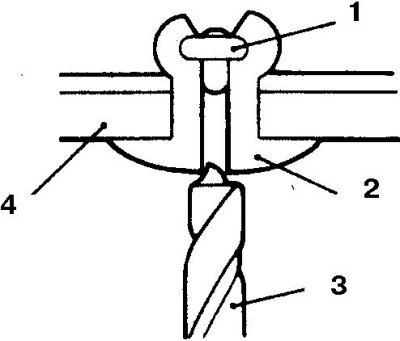

4. Высверлите заклепки облицовки сверлом диаметром 4–5,5 мм. Стержни заклепок выбейте (1 – вставка закладной заклепки, 2 – заклека, 3 – сверло, 4 – панель облицовки).
5. Удалите защелки, подав облицовку на себя.
Внимание! Если облицовка будет снова устанавливаться, то с помощью лески срежьте клеевой слой на кузове, чтобы не ломать край панели облицовки. Если клей не поддается разрезанию, то нагрейте его до 40°С.
6. Шпателем удалите клейкую ленту.
7. Удалите маскирующую ленту.
8. Протрите поверхность обезжиривающим составом 3M ATD 8906.
9. Снимите переднюю комбинацию ламп (см. подраздел 13.17.4).
10. Отверните винты и снимите защитную панель колесной ниши.
11. Отверните болты и снимите крыло.
12. Установка выполняется в обратном порядке.
13. Установите облицовку проема колесной ниши в следующем порядке.

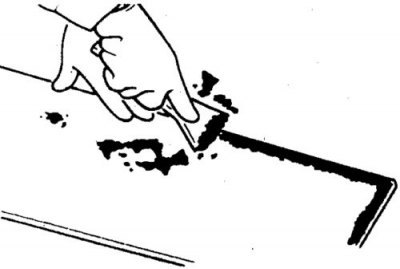

14. Удалите скребком с боковой облицовки крыла клеящую ленту.
15. Протрите поверхность облицовки крыла обезжиривающим составом 3M ATD 8906.
16. Приложите к раструбу облицовки новую 2-сторонюю клеящую ленту 3M ATD 6382.

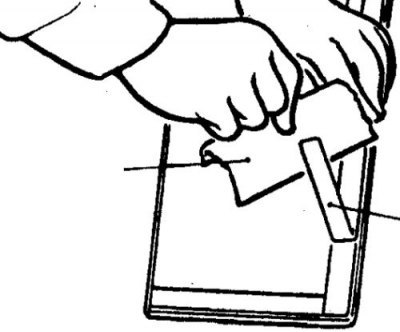

17. Нагрейте поверхность ленты до 40–60°С и удалите защитный бумажный слой.
18. Установите облицовку на крыло так, чтобы защелки зашли в отверстия, плотно прижмите облицовку.

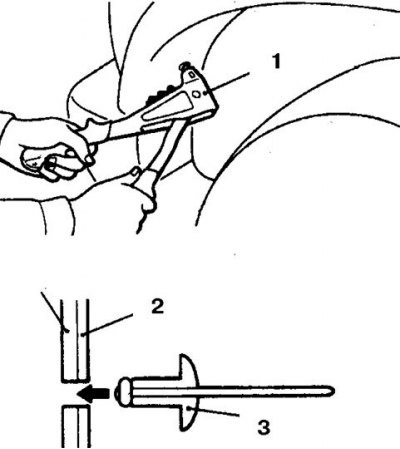

19. Заклепайте облицовку в местах удаленных заклепок (1 – приспособление, 2 – панель кузова и облицовка, 3 – закладная заклепка).
