Типичное расположение антенного кабеля
1. Фиксатор ящика; 2. Разъем; 3. Накладка порожка; 4. Облицовка нижней боковины салона

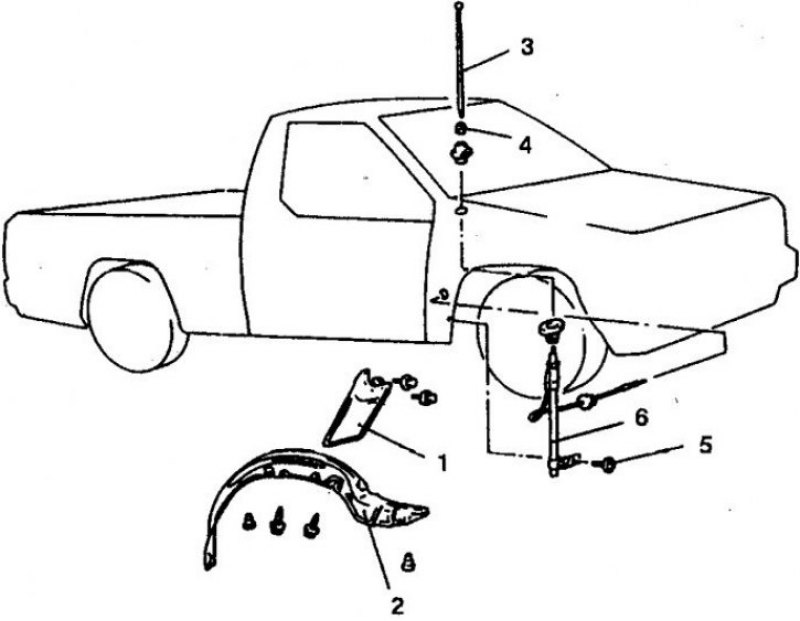

Типичное крепление антенны (1992-98)
1. Грязеотражатель; 2. Защитная панель; 3. Мачта; 4. Гайка основания мачты; 5. Винт основания; 6. Основание мачты

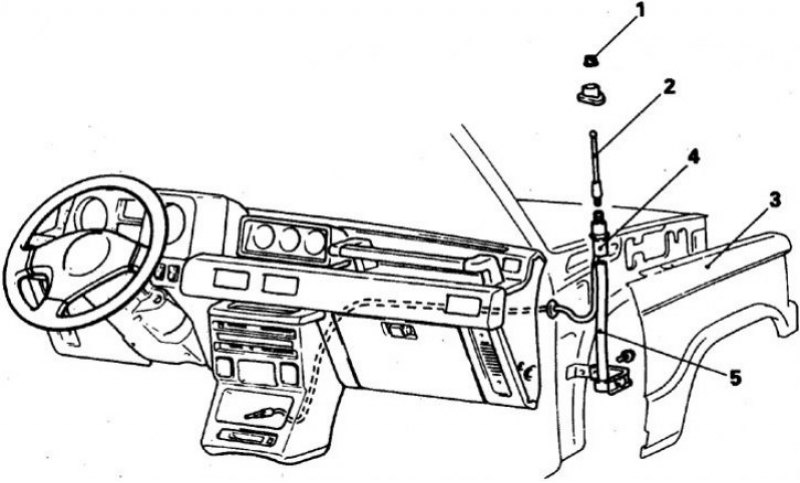

Доступ к основанию антенны
1. Гайка; 2. Мачта; 3. Крыло; 4. Экран; 5. Основание
На автомобилях 1983-91 гг. для доступа к основанию антенны надо снять переднее крыло.
Настоящая процедура определяет порядок замены кабеля в сборе с основанием антенны.
Мачту можно вывернуть из экрана основания и снять отдельно.
1. Чтобы достать кабель задней антенны, надо снять напольные секции, правое переднее и заднее сиденья, накладку боковины, накладку средней стойки, заднюю нижнюю панель, коврик и отсоединить кабель со стороны приемника и антенны.
2. Достаньте приемник и отсоедините антенный кабель.
3. Отожмите фиксаторы и снимите ящик для мелочей, в проеме ящика отсоедините защелки кабеля.
4. Отверните гайку нижнего основания антенны на крыле, выверните мачту антенны.
5. На автомобилях 1983-91 гг. снимите переднее крыло.
6. На автомобилях 1992-98 гг. снимите защитную панель колесной ниши.
7. Снимите верхнюю часть основания антенны (экран) и осторожно протяните кабель сквозь отверстие.
(Источник доступен на веб-сайте: «Autoinstruction.ru»)
8. Если предусмотрен электропривод антенны, то отсоедините разъем привода.
9. Снимите основание антенны и электродвигатель (если предусмотрен).
10. Установка выполняется в обратном порядке.
