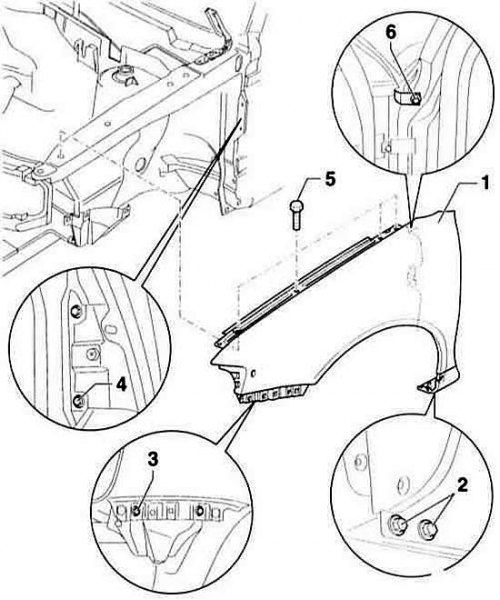

Элементы крепления переднего крыла
- 1 крыло
- 2 болт, 10 Нм
- 3 саморез, 1.5 Нм
- 4 саморез, 1.5 Нм
- 5 болт, 15 Нм
- 6 болт, 15 Нм
Снятие
1. Снимите облицовку бампера, обратитесь к подразделу Снятие и установка бамперов.
2. Снимите локер арки колеса, обратитесь к подразделу Снятие и установка локеров арки переднего и заднего колес.
3. Выверните болты крепления –5– и планки крыла и продольной балки –2–.
4. Выверните болт –6– при открытой двери.
5. Выверните саморезы –3– у направляющего элемента.
6. Выверните саморезы –4– под замыкающим листом.
7. Снимите крыло –1–.
Установка
1. При необходимости, восстановите лакокрасочное покрытие крыла.
[Статья перепечатана с ресурса: www.autoinstruction.ru]
2. Установите на место крыло –1–.
Внимание: Следите за тем, чтобы соблюдались установленные зазоры, обратитесь к Спецификациям.
3. Вверните саморезы –3– и –4– у направляющего элемента и под замыкающим листом.
4. Вверните болт –6– при открытой двери.
5. Вверните болты –5– у планки крыла и у продольной балки –2–.
6. Установите локер арки колеса, обратитесь к подразделу Снятие и установка локеров арки переднего и заднего колес.
7. Установите облицовку бампера, обратитесь к подразделу Снятие и установка бамперов.
