Снятие и установка
Примечание: снятие подрулевого комбинированного переключателя приведено в главе "Рулевое управление".
Снятие деталей производится в повадке номеров, указанных на рисунке "Снятие очистителя и омывателя лобового стекла".

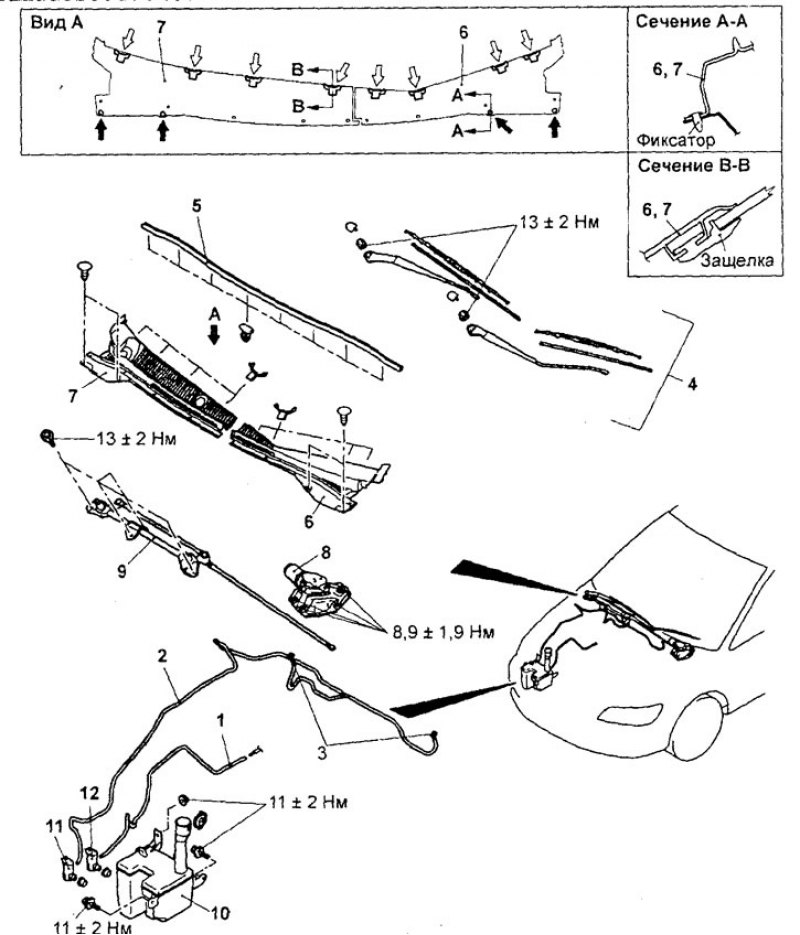

Снятие стеклоочистителя и омывателя лобового стекла. 1 - шланг омывателя заднего стекла, 2 - шланг омывателя лобового стекла, 3 - форсунка омывателя, 4 - рычаг и щетка стеклоочистителя в сборе, 5 - уплотнитель, 6 - накладка стеклоочистителя лобового стекла (левая), 7 - накладка стеклоочистителя лобового стекла (правая), 8 - электродвигатель стеклоочистителя лобового стекла в сборе, 9 - рычажный механизм стеклоочистителя в сборе (снимите правый боковой защитный кожух двигателя, брызгозащитный щиток и отсоедините разъем электродвигателя стеклоочистителя лобового стекла), 10 - бачок омывателя в сборе, 11 - электродвигатель омывателя лобового стекла, 12 - электродвигатель омывателя заднего стекла.
Примечание: стрелками "
" указаны места расположения защелок; "
" показано расположение фиксаторов.
При снятии деталей обратите внимание на операцию снятия электродвигателя стеклоочистителя лобового стекла.
а) Отверните болт крепления электродвигателя стеклоочистителя лобового стекла.

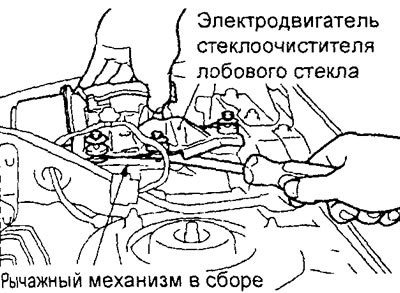

б) С помощью плоской отвертки отсоедините коленчатый рычаг стеклоочистителя от рычажного механизма в сборе.
Внимание: не рекомендуется без крайней необходимости разбирать реп коленчатого рычага и электродвигателя, так как при сборке они устанавливаются под определенным углом. В случае необходимости разборки, предварительно нанесите собственные установочные метки относительного положения деталей.
− Установка деталей производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию установки рычага щетки и щетки стеклоочистителя.

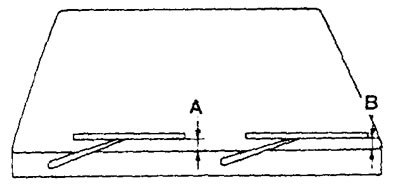

Установите рычаги щеток и щетки стеклоочистителя в сборе в положение, указанное на рисунке.
Номинальное значение:
- "А" — 34 +5 мм
- "В" — 34 ±5 мм
Проверка
1. Проверка электродвигателя стеклоочистителя лобового стекла на автомобиле.
а) Отсоедините разъем жгута проводов от электродвигателя.

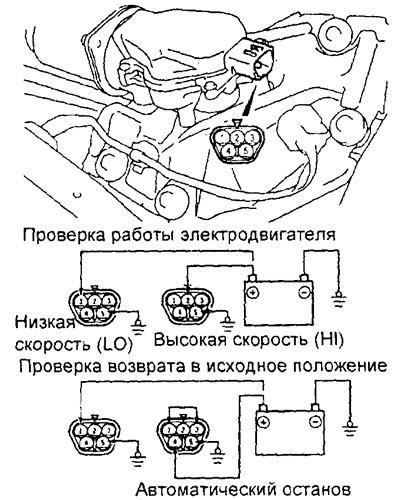

6) Для проверки работы электродвигателя стеклоочистителя на низкой и высокой скорости подсоедините провода клемм аккумуляторной батареи к выводам электродвигателя, как показано на рисунке.
в) Проверка автоматического возврата в исходное положение.
- Установите низкую скорость (LO) работы электродвигателя стеклоочистителя, затем отсоедините провода от клемм аккумуляторной батареи и остановите электродвигатель.
- Подведите питание (от аккумуляторной батареи), как показано на рисунке, и убедитесь, что после начала вращения электродвигателя на низкой скорости (LO) он остановится в положении автоматической остановки (исходное положение).
2. Проверка подрулевого переключателя стеклоочистителя и омывателя лобового стекла.
Проверку подрулевого переключателя стеклоочистителя и омывателя лобового стекла можно проводить только с помощью тестера.
3. Проверка прерывистого режима "INT" работы стеклоочистителя лобового стекла.

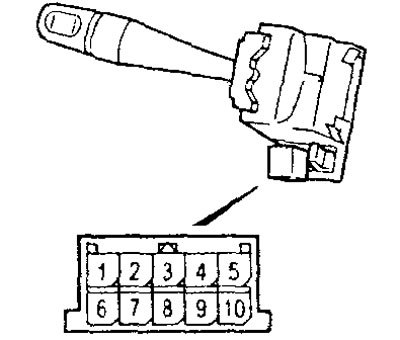

Подсоедините к выводам "4" и "6" разъема подрулевого переключателя стеклоочистителя и омывателя лобового стекла омметр. Поворачивая ручку регулятора от положения "FAST" к положению "SLOW", проверьте, что сопротивление изменяется в диапазоне 0-1 кОМ.
4. Проверка электродвигателя омывателя.
а) Заполните бачок омывателя водой, когда электродвигатель омывателя установлен на бачок.

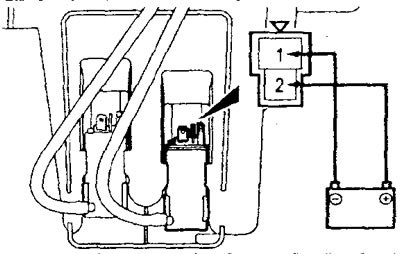

б) Подведите питание от аккумуляторной батареи к выводам "1" (-) и "2" (+) электродвигателя омывателя, как показано на рисунке, и проверьте напор струи воды.

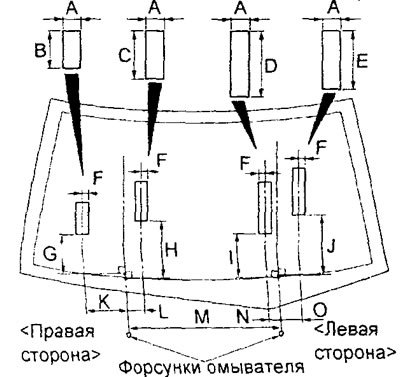

5. Проверка направления струи воды из форсунок омывателя.
Отрегулируйте направление струи воды перемещением шарика форсунки омывателя.
Номинальные значения:
- "А" — 50 мм
- "В" — 130 мм
- "С" — 160 мм
- "D" — 210 мм
- "Е" — 190 мм
- "F" — 25 мм
- "G" — 225 мм
- "Н" — 300 мм
- "I" — 245 мм
- "J" — 310 мм
- "К" — 165 мм
- "L" — 70 мм
- "М" — 600 мм
- "N" — 45 мм
- "О" — 85 мм
