Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунках "Снятие переднего бампера".

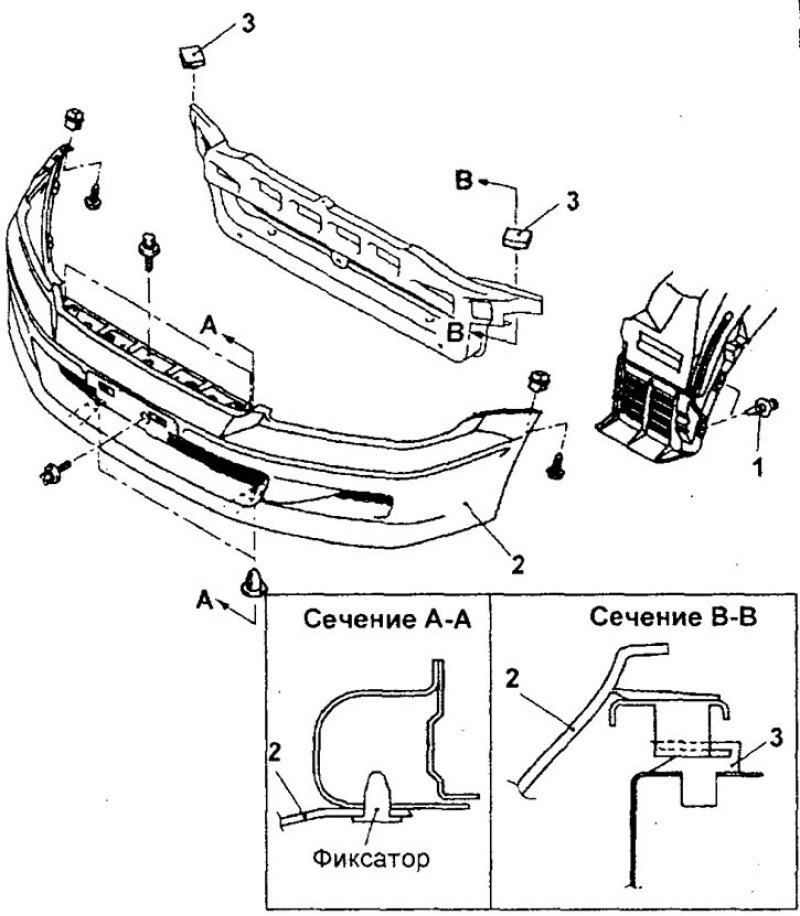

Снятие переднего бампера. 1 - фиксаторы брызгозащитного щитка, 2 - передний бампер в сборе, 3 - установочная пластина.
− Установка деталей производится в порядке, обратном снятию.
Разборка и сборка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите накладку переднего бампера.
- б) Снимите молдинг переднего бампера.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Разборка переднего бампера".

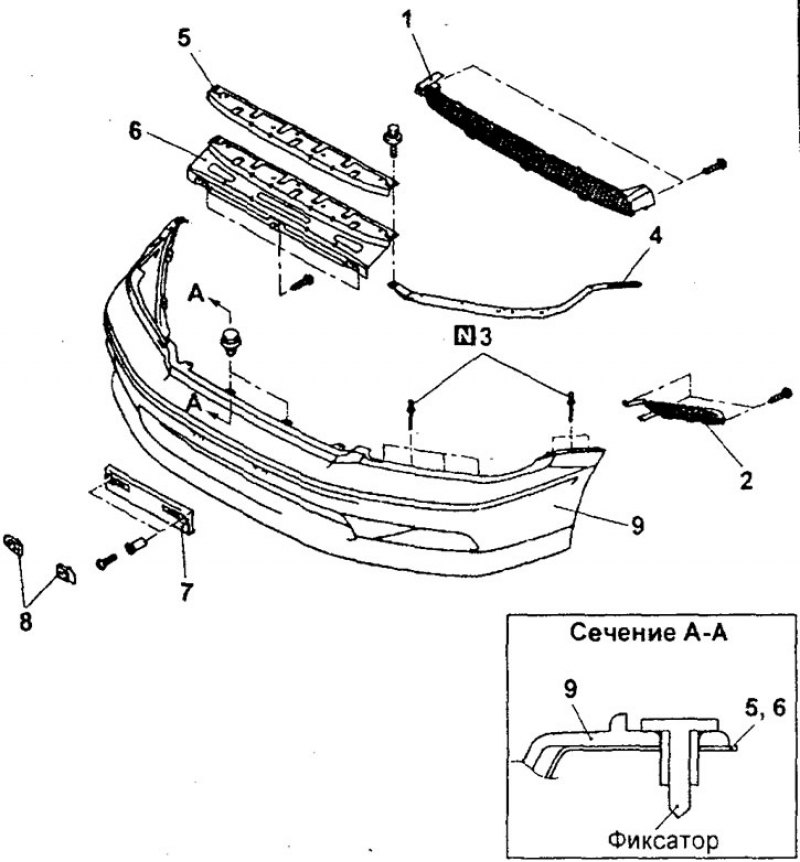

Разборка переднего бампера (седан). 1 - декоративная решетка переднего бампера, 2 - дефлектор воздухозаборника, 3 - заклепка, 4 - верхний боковой элемент жесткости переднего бампера, 5 - центральный элемент жесткости переднего бампера (модели со стандартным передним бампером), 6 - центральный элемент жесткости переднего бампера (модели с удлиненным передним бампером), 7 - кронштейн крепления номерного знака (модели с удлиненным передним бампером), 8 - кронштейн крепления номерного знака (модели со стандартным передним бампером), 9 - передний бампер.

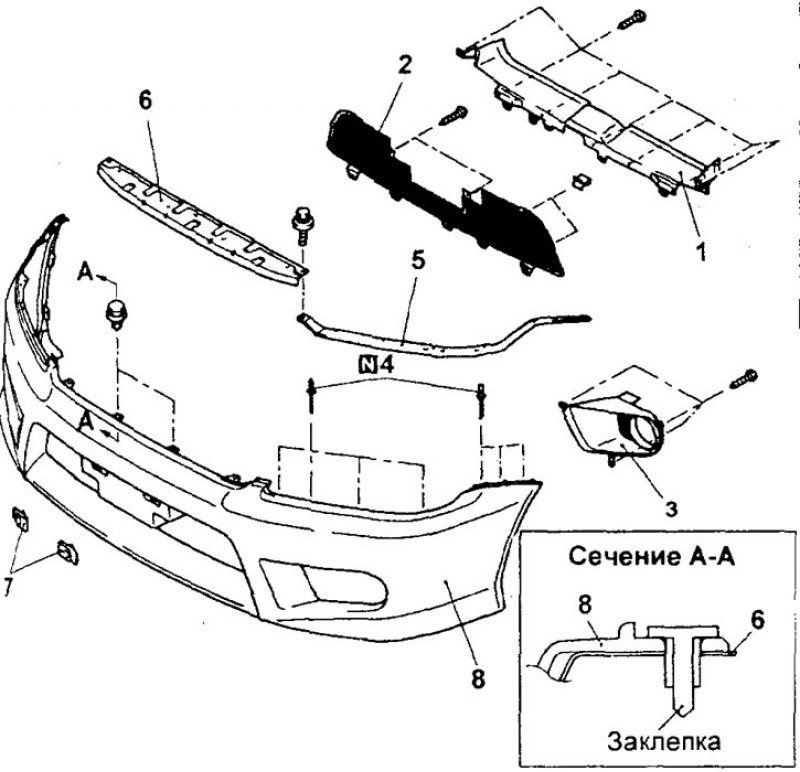

Разборка переднего бампера (модификации универсала с 05.2001 г.). 1 - обтекатель, 2 - декоративная решетка переднего бампера (снимите противотуманную фару), 3 - ободок противотуманной фары, 4 - заклепка, 5 - верхний боковой элемент жесткости переднего бампера, 6 - центральный элемент жесткости переднего бампера, 7 - кронштейн крепления номерного знака, 8-передний бампер.

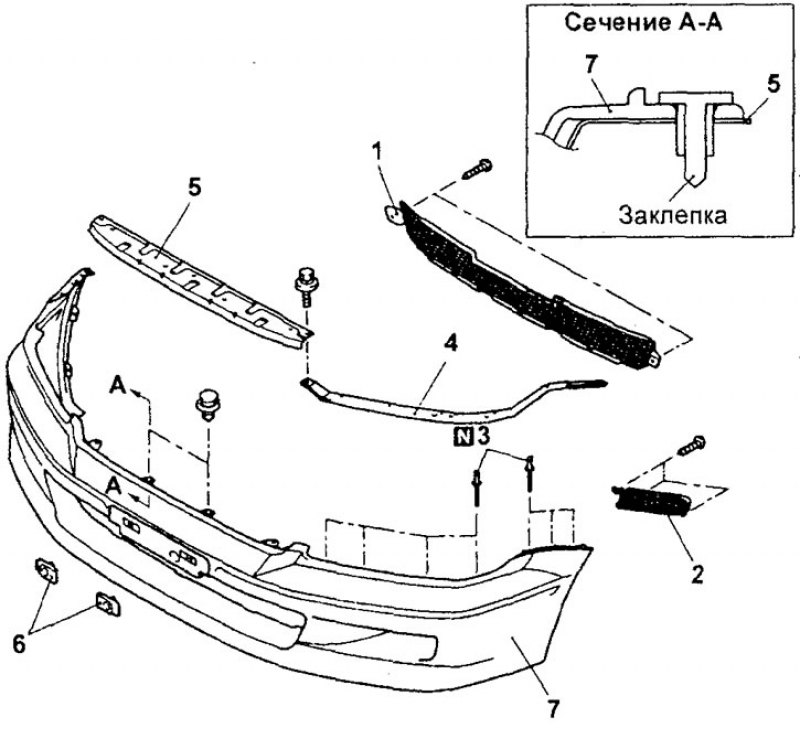

Разборка переднего бампера (универсал). 1 - декоративная решетка переднего бампера, 2 - дефлектор воздухозаборника, 3 - заклепка, 4 - верхний боковой элемент жесткости переднего бампера, 5 - центральный элемент жесткости переднего бампера, 6 - кронштейн крепления номерного знака, 7 - передний бампер.
− При снятии деталей обратите внимание следующие операции:

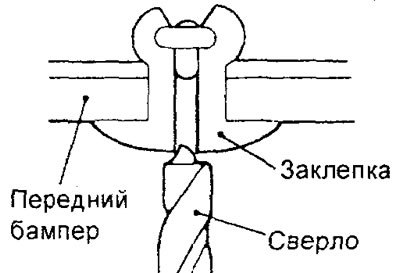

1. Снятие заклепок.
Высверлите сверлом отверстие диаметром 4,0 мм в заклепке и снимите ее.

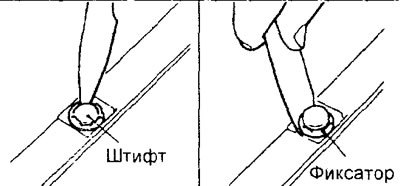

2. Снятие фиксатора центрального элемента жесткости переднего бампера.
С помощью специального инструмента извлеките штифт из фиксатора и снимите фиксатор.
− Установка деталей производится в порядке, обратном разборке.
− При установке деталей обратите внимание на операцию установки заклепок.
Установите заклепки с помощью специального инструмента.
− После завершения установки деталей выполните следующие операции:
Перейдите к источнику по ссылке: autoinstruction.ru
- а) Установите молдинг переднего бампера.
- б) Установите накладку переднего бампера.
