Снятие комплекта приборной доски
Отключить кабель массы от аккумулятора.
Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя управляющий блок устройства впрыска топлива. Перед отключением аккумулятора следует прочитать указания в разделах "Радиоприемник" и "Снятие и установка аккумулятора".
Снять рулевое колесо, см. п. 16.3.
Автомобили выпуска до 8.88
Снять переключатель указателей поворотов / стеклоочистителя, см. следующий раздел.

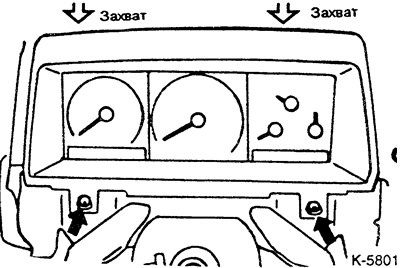

Вывернуть винты в нижней части облицовки и освободить облицовку сверху из захватов, см. рис.
Вывернуть винты и осторожно вытянуть приборную доску из выреза панели приборов. Отсоединить гибкий валик спидометра и все электрические разъемы с задней стороны, после этого снять приборную доску.

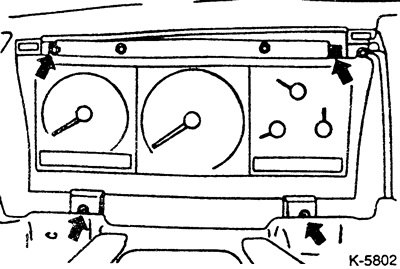

Автомобили выпуска с 9.88
Вытащить пепельницу.

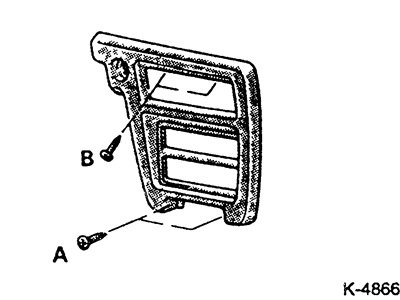

Вывернуть винты и снять среднюю облицовку.

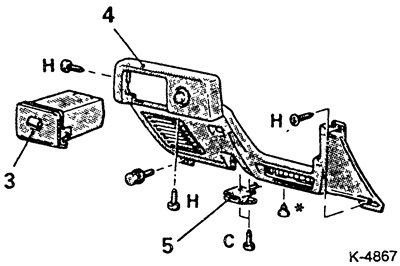

Вытащить из рамки ящик для солнечных очков -3-.
Вывернуть винты и снять левую нижнюю облицовку панели приборов -4-.

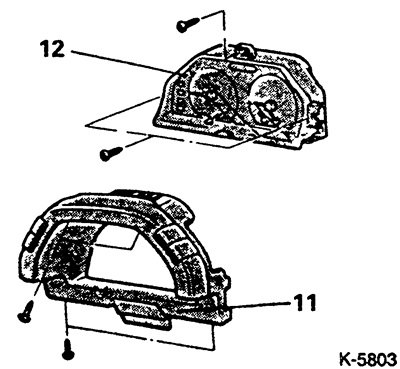

Вывернуть 4 винта и снять козырек панели приборов -11-.

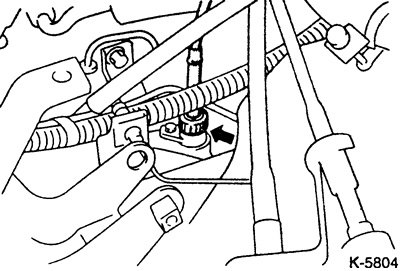

Отдать гайку валика спидометра на коробке передач и вытянуть валик спидометра.
Вытянуть блок приборов внутрь и отсоединить кабельные разъемы с задней стороны. Снятие насадки валика спидометра, см. п. 20.18.
Замена контрольных ламп/ламп подсвета

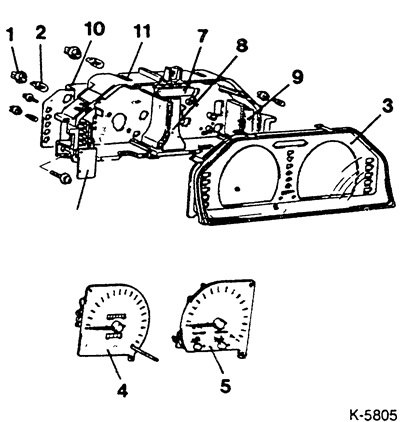

Положить приборную доску на чистую мягкую подкладку.
Повернуть патрон -1- перегоревшей лампы рукой или острой отверткой влево*и вытащить. На рисунке показан приборная доска выпуска с 9.88. При необходимости разборки приборной доски действовать в порядке номеров.
Вставить лампу -2- в патрон. Повернуть патрон вправо.
Установка
Вставить электрические разъемы.
Защелкнуть валик спидометра с задней стороны комплекта приборов.
Автомобили выпуска с 9.88: Подсоединить валик спидометра к коробке передач. Валик проложить так, чтобы он не переламывался. Вставить в переборку резиновую уплотнительную втулку.
Вставить и закрепить козырек.
Установить облицовку рулевой колонки.
Вставить накладки в приборную доску.
Если снималось, установить рулевое колесо.
Подключить кабель массы к аккумулятору.
Если они имеются, выставить на часах время и ввести охранный код в радиоприемник.
