Снятие переднего громкоговорителя
Снять накладку на громкоговоритель с панели переключателей, см. п. 20.17/20.18.
Отдать крепление громкоговорителя и отсоединить провод.
Снятие радиоприемника
Внимание: В продаже имеются радиоприемники с кодовыми номерами. После каждой установки радиоприемника должен вводиться код, в противном случае приемник невозможно ввести в эксплуатацию; кодовый номер служит защитой от похищения приемника. Если приемник закодирован, перед снятием проводов с аккумулятора или перед снятием радиоприемника следует знать код приемника. Если код приемника неизвестен, ввести приемник в эксплуатацию сможет только изготовитель радиоприемника. Индивидуальный кодовый номер обычно приводится в инструкции по эксплуатации. Ее нельзя хранить в автомобиле.
Отключить кабель массы от аккумулятора.
Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя управляющий блок устройства впрыска топлива. Перед отключением аккумулятора следует прочитать указания в разделе "Снятие и установка аккумулятора".
Автомобили выпуска до 8.88: Снять среднюю консоль, см. п. 20.15.
Автомобили выпуска с 9.88: Снять Среднюю облицовку с панели переключателей, см. п. 20.16.
Отдать крепление радиоприемника и монтажного устройства. Равномерно вытянуть радиоприемник, не допуская перекосов.
Отсоединить разъемы соединения с громкоговорителями и антенной, разъем питания. Если приемник подключен не с помощью стандартных разъемов, перед отсоединением замаркировать провода, чтобы не перепутать их при установке.
Установка
Произвести электрические соединения с задней стороны радиоприемника.
Статья опубликована первоначально здесь (Autoinstruction.ru)
Подключить кабель массы к аккумулятору.
Проверить функционирование радиоприемника. Если приемник оборудован охранной системой, прежде ввести секретный код.
Выставить время на часах.
Указания по самостоятельной установке радиоприемника.
Внимание: Если не используется стандартный кабель подключения, обращать внимание на то, чтобы не было оголенных проводов Короткое замыкание может привести к выгоранию электропроводки.
Обязательно следить за тем, чтобы устанавливались прошедшие испытания фильтры радиопомех. В продаже имеются специально предназначенные для MITSUBISHI фильтры радиопомех с инструкцией по монтажу.

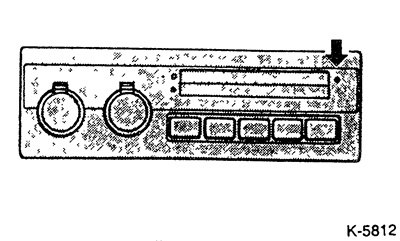

Внимание: Только для радиоприемников с сенсорной настройкой: При самостоятельной установке радиоприемника согласовать приемник с антенной. Для этого полностью выдвинуть антенну и включить полную громкость. Настроиться на частоту около 1400 кГц, где не имеется передающей станции, то есть слышны только шумы. С помощью вращения винта настройки антенны (спереди на накладке радиоприемника или на корпусе) добиться максимальной громкости шумов.
