Фары
Открыть капот двигательного отсека.
Только в автомобилях выпуска с 9.88. Снять удерживающую планку аккумулятора рядом с правой фарой и вытащить наверх расширительный бачок системы охлаждения и бачок стеклоомывателя и отложить в сторону. При этом не пролить жидкость, не класть бачки на двигатель или аккумулятор.
Снять разъем и удалить резиновый колпачок.
Отсоединить из защелки удерживающую пружину лампы и откинуть ее.
Вынуть перегоревшую лампу.
Вставить новую лампу так, чтобы выступы вошли в соответствующие отверстия в корпусе. При этом лампу брать только за патрон, а не за стекло.
Надеть и защелкнуть пружинный зажим лампы.
Надеть на заднюю часть лампы фары резиновый колпачок.
Вставить в патрон разъем.
Если снимались, установить бачки охлаждающей жидкости и стеклоомывателя. Закрепить аккумулятор.
Проверить на станции обслуживания регулировку фар.
Передние указатели поворотов
Автомобили выпуска до 8.88: Снять стекло фонаря. Слегка нажать на патрон лампы, повернуть на 90° (М оборота) влево и вытащить.
Вставить новую лампу, слегка нажать на нее и ввернуть. Перед этим заменить поврежденную прокладку.
Автомобили выпуска с 9.88: Только правый указатель поворотов на моделях 1.5/1.8 л и на дизельном двигателе: Освободить держатель аккумулятора и немного сдвинуть аккумулятор к середине автомобиля для обеспечения доступа к обратной стороне указателя поворотов.
Отсоединить пружину с задней стороны фонаря в двигательном отсеке, фонарь указателя потянуть вперед.
Снять патрон с задней стороны фонаря указателя и заменить лампу накаливания.
Вставить выступы фонаря со вставленным патроном в соответствующие крепления, см. рисунок. Подсоединить с обратной стороны пружину.
Передний стояночный огонь

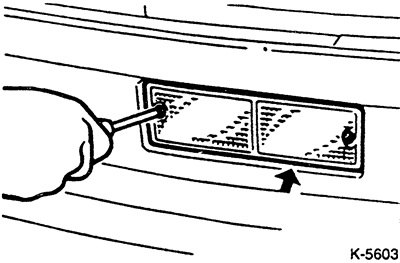

Автомобили выпуска до 8.88: Вывернуть винты крепления защитного стекла.
Все лампы вынуть из патронов, они просто вставлены в них.
Вставить и слегка прижать новые лампы.
Закрепить защитное стекло. Прежде заменить поврежденную резиновую прокладку.
Автомобили выпуска с 9.88: Вытянуть с задней стороны фары патрон, сжимая при этом боковые хомуты. Слегка вдавить лампу в патрон, повернуть на 90° (¼ оборота) влево и вынуть.
Вставить новую лампу, слегка надавит на нее и повернуть направо. Вставить патрон.
Туманные фонари, фонари заднего хода
Вывернуть винты крепления защитного стекла.
Все лампы вынуть из патронов, они просто вставлены в них.
Вставить и слегка прижать новые лампы.
Закрепить защитное стекло. Прежде заменить поврежденную резиновую прокладку.
Боковые указатели поворотов
Автомобили выпуска до 8.88: Вывернуть 2 винта крепления стекла и снять стекло. Вытащить лампу из патрона, вставить новую лампу. Закрепить защитное стекло.

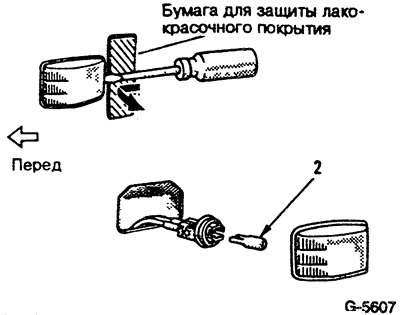

Автомобили выпуска с 9.88: Подцепить и снять стекло, проложить для защиты под отвертку бумагу. Левым поворотом освободить патрон и вынуть лампу. Вставить новую лампу и защелкнуть патрон. Защелкнуть стекло.
Задние фонари
Снять обшивку в задке. На рисунке показана модель выпуска с 9.88.
- 1 - держатель ламп заднего хода и заднего габаритного огня;
- 2 - патрон лампы указателя поворота.
На моделях ранних выпусков на одном держателе установлены все 3 лампы.
Снять разъем с держателя ламп, оттянуть запорный.выступ и снять держатель ламп.
Перегоревшую лампу слегка вдавить в патрон, повернуть на 90° (¼ оборота) и вынуть.
Вставить новую лампу, слегка нажать и повернуть влево.
Только задние указатели поворотов выпуска с 9.88: Снять разъем -2-, см. рис. К-5605. Повернуть патрон влево и вынуть. Перегоревшую лампу слегка вдавить в патрон, повернуть на 90° (14 оборота) и вынуть.
Установить новую лампу, защелкнуть стекло.
Освещение номерного знака
Подцепить крышку фонаря. Проложить прокладку под отвертку для защиты краски. Затем вывернуть винты крепления отверткой для винтов с крестовым шлицем.
Автомобили выпуска с 9.88: Перегоревшую лампу слегка вдавить в патрон, повернуть на 90° (¼ оборота) влево и вынуть. Вставить новую лампу, слегка прижать и повернуть вправо.
Автомобили выпуска до 8.88: Вынуть лампу, вставить новую лампу.
Закрепить стекло фонаря, затем нажать на крышку до защелкивания.
