Проверка и регулировка свободного хода педали сцепления (Mitsubishi L200 Triton 4)

0

Свободный ход (В) педали сцепления, вызванный зазором в соединении педали и штока, должен быть в пределах 1-3 мм.

Высота педали (расстояние А) должна быть в пределах 183,5-186,5 мм для автомобилей с рулевым колесом, установленным слева.

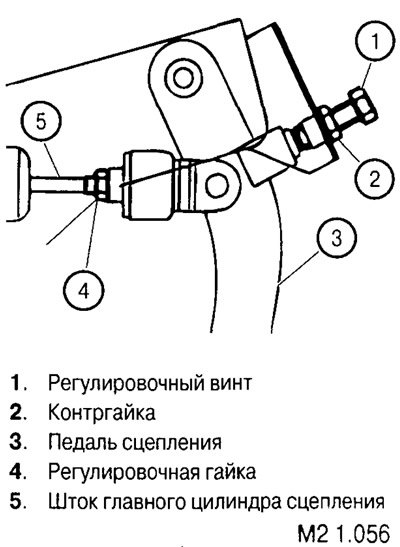

Положение педали регулируется длиной штока педали и регулировочным винтом верхнего положения педали.

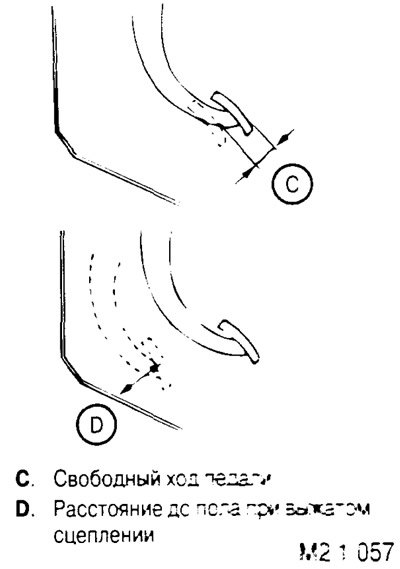

Свободный ход (С) педали сцепления, обусловленный суммой зазоров в гидравлическом приводе сцепления (расстояние от верхнего положения педали до положения, в котором начинается процесс выключения сцепления, т. е. на педали появляется ощутимое сопротивление нажатию), должен быть в пределах 4-13 мм.

Расстояние от поверхности пола (D) (без коврового покрытия) при полностью выключенном сцеплении должно быть не менее 91 мм.
