Многорежимный дисплей (Mitsubishi L200 Triton 4)

0

При повороте ключа зажигания в положение АСС дисплей включается автоматически.

Примечание: использование беспроводных устройств, таких как радиостанции и мобильные телефоны, рядом с монитором может вызывать временное затемнение экрана и неверное показание компаса.

Если положить в отсек монитора сотовый телефон, работа телефона может ухудшиться.

В некоторых случаях могут проявляться следующие свойства жидкокристаллического дисплея.

• Появление небольших черных пятен, мерцание красного, синего и зеленого цвета.
• В холодную погоду экран темнеет или становится красным, изображение движется медленно.
• Яркость дисплея изменяется в зависимости от угла зрения.

Все эти явления не являются признаками неисправности дисплея.

Изменение режима дисплея

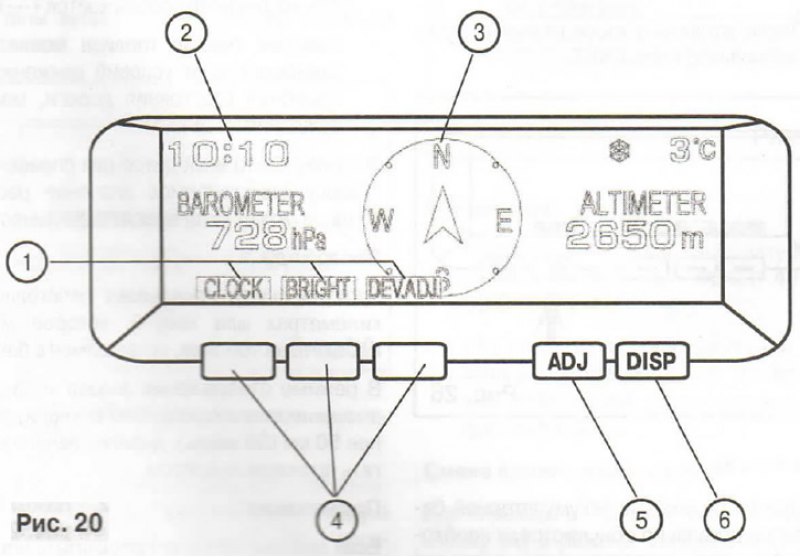

Нажатием кнопки DISP (6) (см. рис. 20) осуществляется последовательное переключение режимов 1-4.

Режимы:

• 1. Информация маршрутного компьютера.
• 2. Климатические данные.
• 3. Информация об аудиосистеме.
• 4. Дата и время.

Режим 4: дата и время

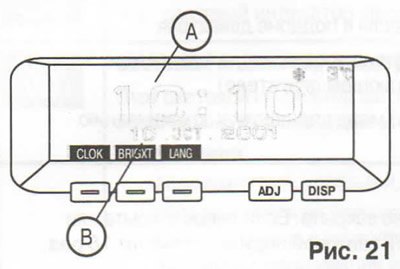

В этом режиме на дисплее отображаются время (А) и дата (В).

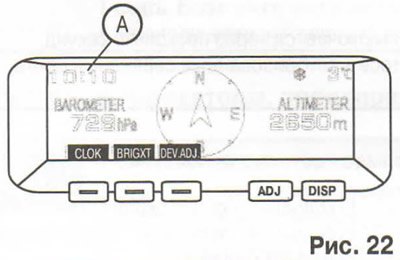

Если выбран режим отображения другого параметра (не «Дата и время»), в верхнем левом углу отображается только время (А).

Настройка даты и времени

Настройка цифровых часов может осуществляться в следующих режимах.

• На автомобилях, оснащенных оригинальной аудиосистемой MITSUBISHI MOTORS: в автоматическом и ручном режимах.
• На автомобилях, не оснащенных оригинальной аудиосистемой MITSUBISHI MOTORS: только в ручном режиме.

Автоматический режим (для автомобилей с оригинальной аудиосистемой MITSUBISHI MOTORS)

В автоматическом режиме местное время устанавливается автоматически по сигналам от местных станций RDS. В этом режиме на дисплее аудиосистемы в правом нижнем высвечивается символ СТ (местное время передается с сигналом RDS).

Ручной режим настройки:

1. Нажмите кнопку ADJ (5) (см. рис. 20). При этом на дисплее появятся новые обозначения функциональных кнопок.

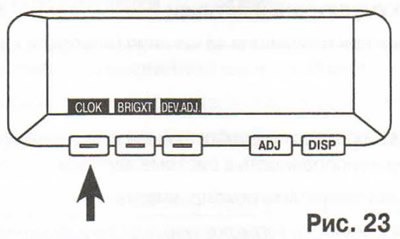

2. Нажмите кнопку CLOCK (стрелка) (см. рис. 23).



3. Для перехода к настройке месяца, числа, года, часов и минут нажимайте функциональную кнопку SELECT. При каждом нажатии SELECT происходит переход от часов к минутам, секундам, числу, месяцу и году.

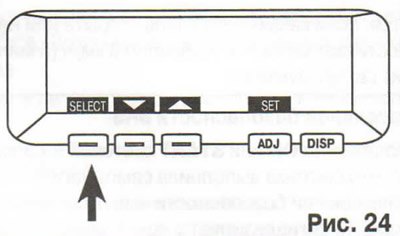

Если нажать и удерживать кнопку SELECT более 1 сек, система переключится в режим быстрого перехода вперед. При выборе секунд на дисплее автоматически отображается 0 секунд.

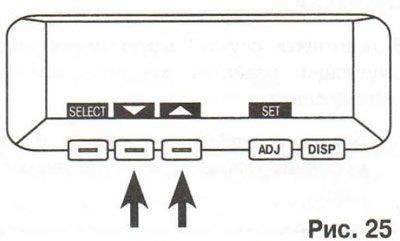

4. Установка нужного значения производится нажатием функциональных кнопок или . Если нажать и удерживать кнопку или более 1 сек, значение начнет изменяться быстрее.

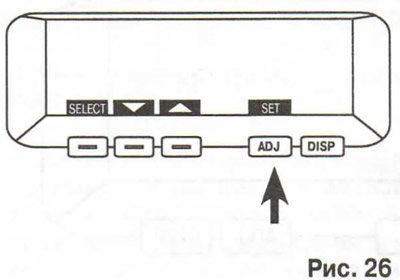

5. После установки часов нажмите функциональную кнопку SET.

Примечание При отсоединении аккумуляторной батареи показания обнуляются, и необходимо вновь настроить часы, повторив операции, описанные выше.

Режим 1: информация маршрутного компьютера

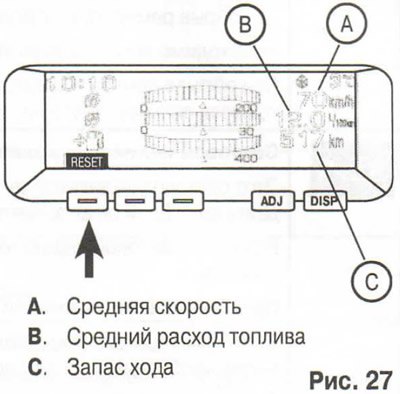

Маршрутный компьютер отображает следующую информацию.

Средняя скорость движения/средний расход топлива

Эти параметры отображают среднюю скорость движения (в километрах в час или милях в час) и средний расход топлива (в л/100 км или км/л) с момента последнего обнуления показаний.

Обнулите показания в тот момент, с которого требуется начать измерение, и средний расход топлива будет отсчитываться с этого момента.

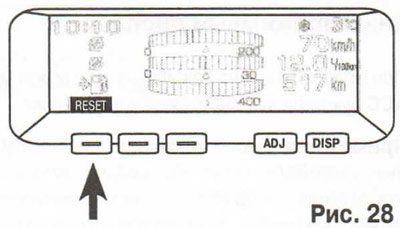

Для обнуления показаний нажмите функциональную кнопку RESET.

Примечания:

• Если система не может рассчитать определенное значение средней скорости, на дисплее отображается*-- км».
• Средний расход топлива меняется в зависимости от условий движения автомобиля (состояния дороги, манеры вождения и т.д.).

Этот параметр выводится для справки, поскольку отображаемое значение расхода топлива может отличаться от фактического.

Запас хода

Этот параметр показывает расстояние (в километрах или милях), которое можно проехать на топливе, оставшемся в баке.

В режиме отображения запаса хода, если значение этого показателя становится менее 50 км (30 миль), дисплей начинает мигать оранжевым цветом.

Примечание: Если система не может рассчитать определенное значение запаса хода, на дисплее отображается «--- км».

Запас хода постоянно меняется в зависимости от условий движения, манеры вождения и других взаимосвязанных факторов. Соответственно, значение может использоваться лишь для справки. Рекомендуется заправить топливо сразу после того, как на панели приборов загорится лампа низкого уровня топлива.

Отображаемый запас хода рассчитывается по данным о расходе топлива. После отсоединения аккумуляторной батареи данные о расходе топлива стираются из памяти, что уменьшает точность расчетов, производимых системой.

При остановке автомобиля на уклоне отображаемая величина запаса хода может изменяться случайным образом. Это происходит из-за перемещения топлива в баке на уклоне и не является признаком неисправности.

Заправка небольшого количества топлива

После заправки топлива значение запаса хода будет рассчитано вновь.

Однако, если будет заправлено небольшое количество топлива (не более 25 л), правильное обновление данных о запасе хода невозможно.

В этом случае для получения верных данных выполните следующее.

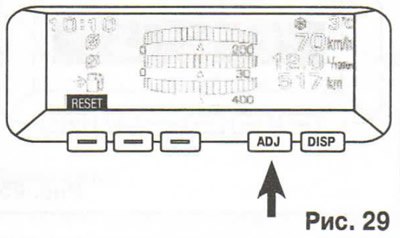

1. В окне информации маршрутного компьютера нажмите кнопку Adj, чтобы получить доступ к дополнительным функциям кнопок.

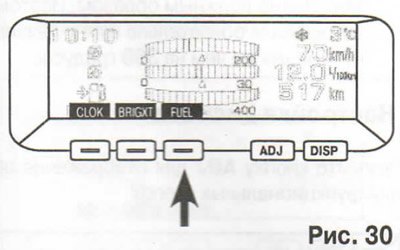

2. Нажмите функциональную кнопку FUEL, и данные о запасе хода будут рассчитаны вновь, о чем сообщит звуковой сигнал.

Режим 2: климатические и навигационные данные

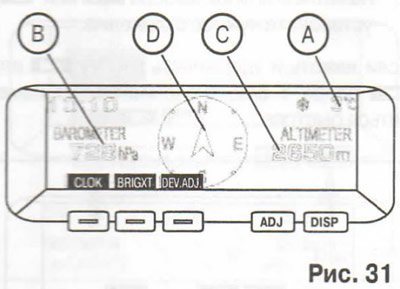

В окне климатических данный отображаются: температура окружающего воздуха (А), атмосферное давление В высота над уровнем моря (С) и электронный компас (D).

Температура окружающего воздуха

Отображает температуру окружающего воздуха при движении автомобиля.

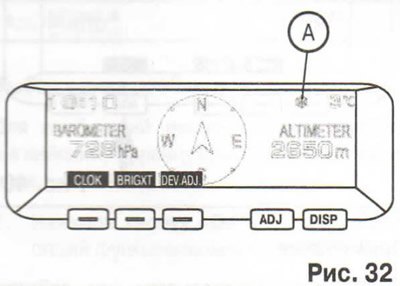

Если температура воздуха становится ниже примерно 3°С (37°F), раздается предупреждающий сигнал, и в течение примерно 10 сек на дисплее мигает предупреждающий символ (А).

Внимание: в таких условиях, даже если этот символ и не мигает, существует опасность образования гололеда, поэтому вести автомобиль следует осторожно.

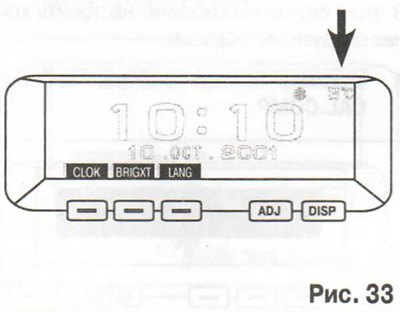

Даже если на дисплее отображаются другие параметры (не климатические), температура окружающего воздуха отображается в правом верхнем углу экрана.

Примечания:

• Пределы измерения температуры наружного воздуха - от - 44°С (-40°F) до 50°С (122°F).
• Под влиянием условий движения, окружающих условий и т.д. отображаемая температура может отличаться от фактической.

Смена единиц измерения

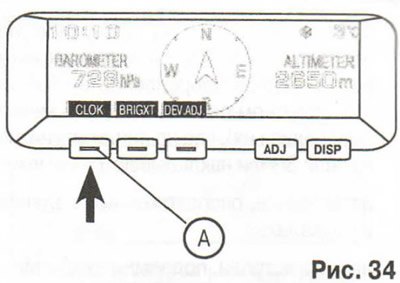

Для перехода от°С к°F и обратно нажмите кнопку (А) в режиме отображения климатических данных и удерживайте ее более 3 сек.



Показывает атмосферное давление в месте нахождения автомобиля.

Примечание. Точность показаний барометра: 2 гПа.

Альтиметр

Показывает высоту над уровнем моря в месте нахождения автомобиля.

Примечания:

• Точность показаний альтиметра составляет 50 м (200 футов). Если автомобиль находится ниже уровня моря, альтиметр показывает 0 м (0 футов).
• Принцип работы альтиметра основана изменении атмосферного давления. Это означает, что на его работу влияют изменения погоды и другие условия, а его показания могут отличаться от реальной высоты.
• Колебания атмосферного давления могут приводить к изменению показаний, даже если автомобиль в это время стоит на месте. Это не является признаком неисправности системы.

Смена единиц измерения

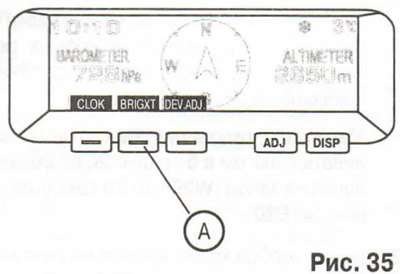

Для перевода единиц измерения альтиметра из метров в футы и обратно нажмите кнопку (А) в режиме отображения климатических данных и удерживайте ее более 3 сек.

Электронный компас

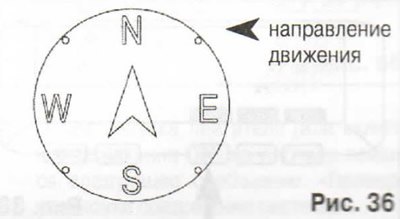

Компас показывает направление движения автомобиля по одному из 8 азимутов.



Компас реагирует на магнитное поле Земли, поэтому он может показывать неверное направление в плотном транспортном потоке, а также в местах (или вблизи их), где на линии магнитного поля Земли накладываются помехи:

• автостоянки, расположенные в зданиях и подвалах;
• автомагистрали, подземные кабели;
• зоны над линиями метрополитена;
• трансформаторные станции;
• зоны вдоль железных дорог.

В этих случаях верные показания компаса восстанавливаются после того, как автомобиль возвращается в место, где магнитное поле Земли не искажается помехами.

Не устанавливайте на автомобиль багажники для лыж, антенны и т.п., которые крепятся магнитами. Это будет влиять на показания компаса.

Установка магнитного склонения

Склонение - это разница между географическим севером (направлением на географический северный полюс) и направлением, которое показывает стрелка компаса. Поскольку склонение различно в разных местах, его необходимо устанавливать вновь в каждом регионе. В противном случае компас будет показывать неверное направление.

Установка склонения осуществляется следующим образом.

Примечания:

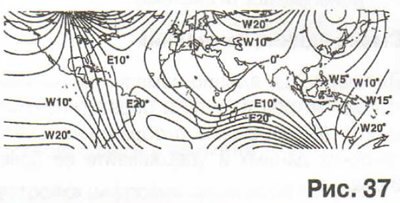

• Склонение различается в разных регионах; его примерное распределение показано на рисунке.
• Магнитное склонение можно устанавливать с шагом в 5 градусов, от 20 градусов на запад (W20) до 20 градусов на восток (Е20).

В режиме отображения климатической информации нажмите кнопку ADJ, чтобы отобразить кнопки выбора. Примерно через 10 сек показания автоматически исчезнут, если не будет нажата ни одна кнопка.

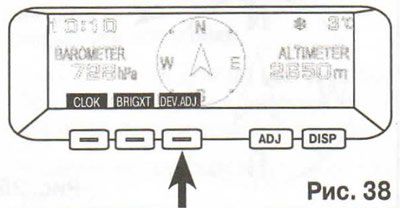

1. Нажатием кнопок выберете DEV.ADJ.

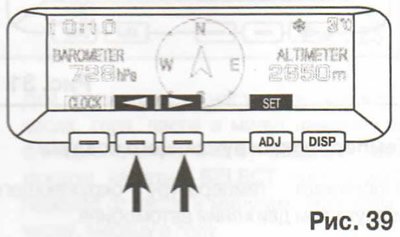

2. Нажатием кнопок выбора или установите нужное склонение.

Если нажать и удерживать кнопку или более 1 сек, значение начнет изменяться быстрее.

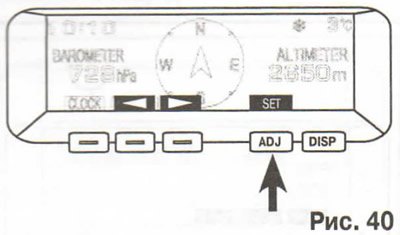

3 . После установки склонения нажмите функциональную кнопку SET.

Примечание. В целях безопасности эти действия разрешается выполнять, если скорость автомобиля не превышает 3 км/ч (2 мили в час).

Настройка компаса

Обычно настройка компаса происходит автоматически при движении автомобиля. Однако, если требуется вмешательство человека, на дисплее в течение примерно 7 сек высвечивается сообщение об этом, а указатель направления начинает мигать. В этом случае необходимо настроить компас следующим образом.

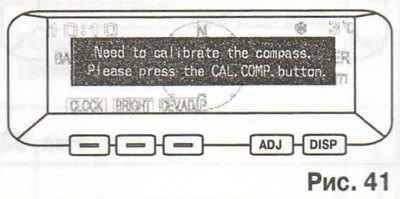

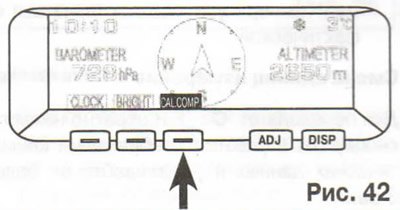

1. Нажимая кнопки выбора, выберите CAL.COMP.



2. На безопасной открытой площадке, где нет зданий и других автомобилей, медленно разверните автомобиль на 360 градусов (сделайте полный круг).

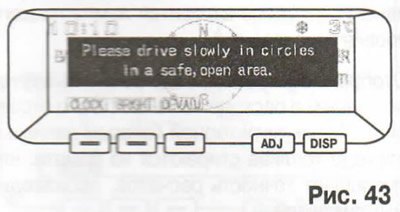

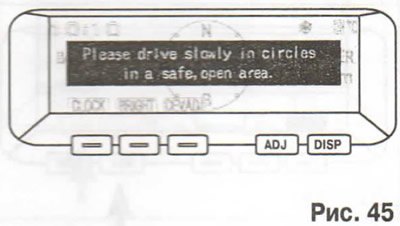

На дисплее появится предупреждающая надпись: «Пожалуйста, ведите автомобиль по кругу осторожно, выбрав для этого безопасную открытую площадку».

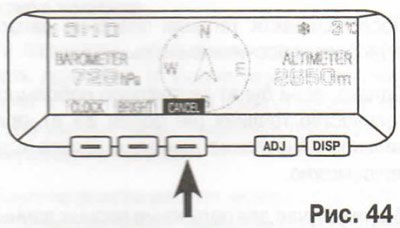

Примечание. Когда на дисплее появится надпись CANCEL, нажмите функциональную кнопку CANCEL, чтобы закончить калибровку и вернуться к отображению климатической информации.

3. При этом регулировка завершится автоматически, а на дисплее появится надпись «Completed the calibration» «Окончание процесса настройки компаса».

Примечание. Если остановить автомобиль на середине разворота и вернуть в исходное положение задним ходом, может также появиться сообщение «Completed the calibration», хотя настройка и не была завершена должным образом. Поэтому автомобиль обязательно нужно развернуть не менее чем на 360 градусов.

Настройка дисплея

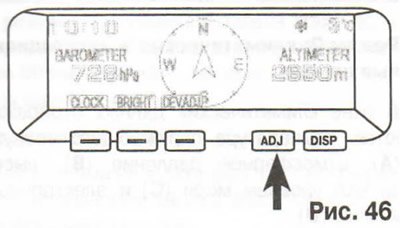

Нажмите кнопку ADJ для отображения опций функциональных кнопок.



Через 10 сек дисплей автоматически вернется в прежний режим, если не будет нажата ни одна кнопка.

Регулировка яркости дисплея

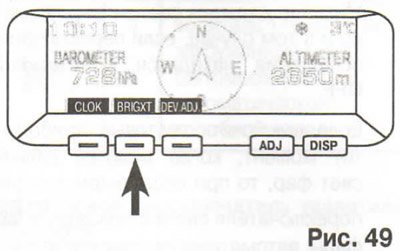

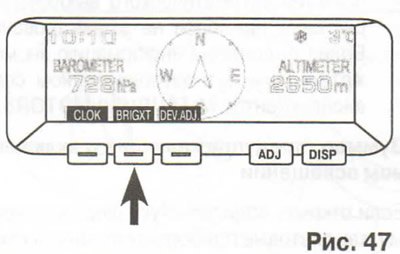

3. Нажмите кнопку BRIGHT.

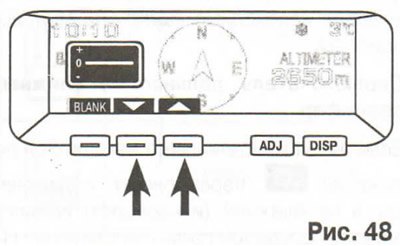

2. Нажимая функциональные кнопки или , установите желаемую яркость.



При нажатии на кнопку яркость дисплея увеличивается.

При нажатии на кнопку яркость дисплея уменьшается.

3. Примерно через 30 сек после завершения регулировки дисплей вернется в прежний режим показаний, если не будет нажата ни одна кнопка.

Примечания:

• Можно установить яркость дисплея по отдельности для случаев, когда световые приборы включены и выключены.
• Если не нажимать ни одну кнопку, то примерно через 30 сек дисплей возвращается в прежний режим показаний.

Выключение дисплея

3. Нажмите кнопку BRIGHT.

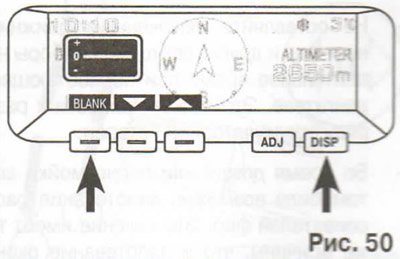

2. Чтобы выключить дисплей, нажмите функциональную кнопку BLANK. Чтобы вновь включить дисплей, нажмите кнопку DISP.

Выбор единиц измерения

На заводе в качестве единиц измерения устанавливаются км/ч, л/300 км км и м.

Режим	Единица измерения
Средняя скорость	км/ч	миль в час	км/ч	км/ч
Средний расход топлива	л/100 км	миль/галлон	км/л	л/100 км
Запас хода	км	мили	км	км
Альтиметр	м	футы	м	м

Выбор языка сообщений дисплея

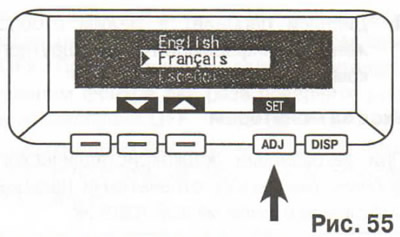

Для сообщений дисплея можно выбрать английский, французский или испанский язык.

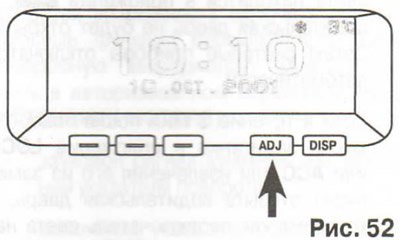

3. Нажмите кнопку ADJ для отображения опций функциональных кнопок.

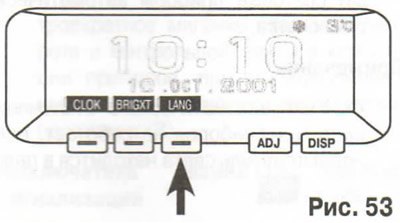

2. Нажмите кнопку LANG.

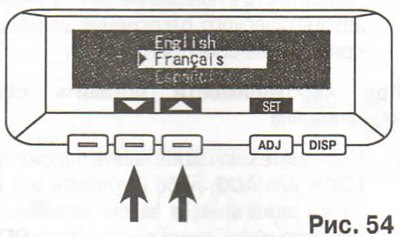

3. Нужный язык устанавливается нажатием функциональных кнопок или .



4. После выбора языка нажмите функциональную кнопку SET.

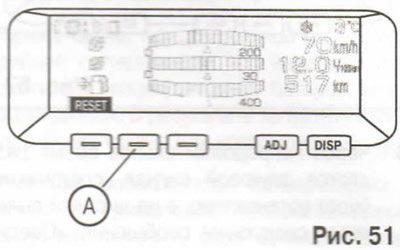

Если вы хотите выбрать другие единицы измерения, нажмите кнопку (А) и удерживайте ее более 3 сек. При этом единицы измерения изменятся следующим образом.

Примечание. В целях безопасности производить настройки разрешается только на стоянке.

При отсоединении аккумуляторной батареи

После отсоединения аккумуляторной батареи данные, хранящиеся в памяти, могут быть стерты. В этом случае действуйте следующим образом.

Проверка питания системы

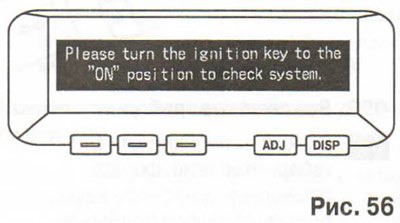

Если данные стерлись из памяти, при повороте ключа зажигания в положение АСС на дисплее появится следующее сообщение. При этом необходимо выполнить следующее.

[Источник статьи размещён на портале autoinstruction.ru]

1. Запустите двигатель (или поверните ключ зажигания в положение ON).

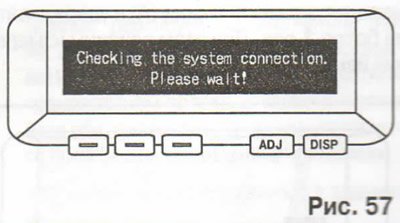

2. После запуска двигателя (или включения зажигания ON) на дисплее появится следующее сообщение: «Проверка установки соединения системы».

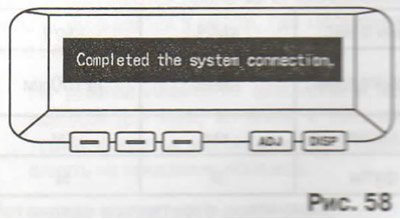

3. Через непродолжительное время раздастся звуковой сигнал, соединение будет установлено, а на дисплей выведется следующее сообщение: «Соединение системы установлено».



4. Дисплей перейдет в режим отображения информации маршрутного компьютера.

Уход за монитором

При загрязнении жидкокриссталического дисплея (например, отпечатки пальцев) протрите его сухой мягкой тряпкой.

Примечание. Не пользуйтесь влажной тряпкой или абразивными чистящими средствами - это может повредить дисплей.
