Последовательность снятия топливного фильтра для автомобилей, соответствующих стандартам ограничения выброса вредных веществ 3-го уровня (см. рис. М2 2.179)
1. Разъем датчика уровня воды.
2. Топливопровод В.
3. Топливопровод С.
5. Возвратный топливопровод В (для автомобилей с подогревателем топливопроводов).
6. Возвратный топливопровод С (для автомобилей с подогревателем топливопроводов).
7. Топливный фильтр в сборе.
8. Сливная пробка с уплотнительным кольцом.
9. Датчик уровня воды в фильтре.
10. Фильтрующий элемент.
11. Ручной подкачивающий насос топливного фильтра.
[Текст предоставил этот ресурс AutoInstruction.ru]
Последовательность снятия реле свечей накаливания
13. Разъем реле свечей накаливания.
14. Контакты реле свечей накаливания.
15. Реле свечей накаливания.
16. Кронштейн реле свечей накаливания.
Последовательность снятия кронштейна топливопроводов
1. Разъем датчика уровня воды.
2. Топлгоопховд В.
3. Топливсопкоед С.
5. Возвратный топливопровод В (для автомобилей с подогревателем топливопроводов).
6. Возвратный топливопровод С (для автомобилей с подогревателем топливопроводов).
7. Топливный фильтр в сборе.
13. Разъем реле свечей накаливания.
14. Контакты реле свечей накаливания.
17. Защита топливного фильтра.
18. Кронштейн топливного фильтра.
19. Соединение топливопровода А.
20. Соединение топливопровода D.
21. Топливная трубка.
22. Кронштейн топливной трубки.
Последовательность снятия возвратного топливопровода (для автомобилей с подогревателем тотимолроводов)
5. Возвратный топливопровод В (для автомобилей с подогревателем.
6. Возвратный топливопровод С (для автомобилей с подогревателем топливопроводов).
24. Возвратный топливопровод D (для автомобилей с подогревателем топливопроводов).
25. Возвратный топливопровод в сборе (для автомобилей с подогревателем топливопроводов).

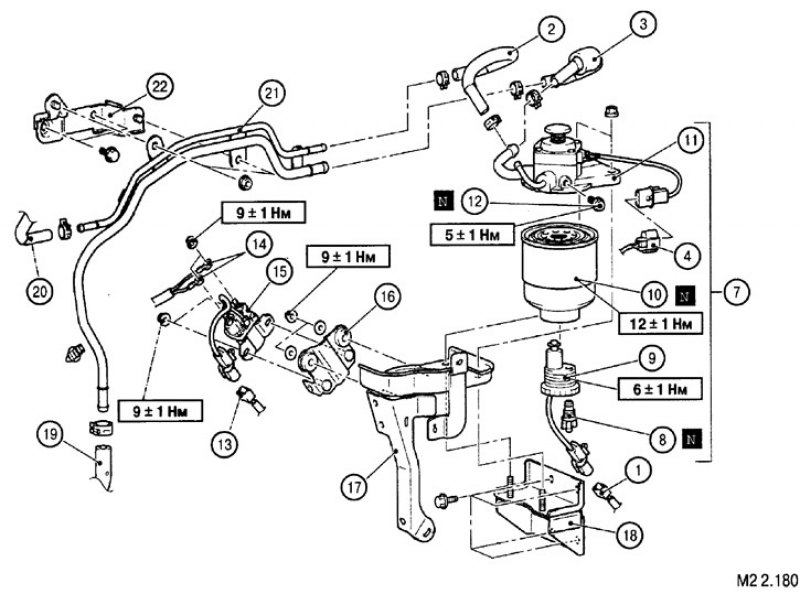

Последовательность снятия топливного фильтра для автомобилей, соответствующих стандартам ограничения выброса вредных веществ 4-го уровня (см. рис. М2 2.180)
1. Разъем датчика уровня воды.
2. Топливопровод В.
3. Топливопровод С.
4. Разъем подогревателя топливопроводов (для автомобилей, эксплуатирующихся в холодном климате).
7. Топливный фильтр в сборе.
8. Сливная пробка с уплотнительным кольцом.
9. Датчик уровня воды в фильтре.
10. Фильтрующий элемент.
11. Ручной подкачивающий насос топливного фильтра.
Последовательность снятия реле свечей накаливания
13. Разъем реле свечей накаливания.
14. Контакты реле свечей накаливания.
15. Реле свечей накаливания.
16. Кронштейн реле свечей накаливания.
Последовательность снятия кронштейна топливопроводов
1. Разъем датчика уровня воды.
2. Топливопровод В.
3. Топливопровод С.
4. Разъем подогревателя топливопроводов (для автомобилей, эксплуатирующихся в холодном климате).
7. Топливный фильтр в сборе.
13. Разъем реле свечей накаливания.
14. Контакты реле свечей накаливания.
17. Защита топливного фильтра.
18. Кронштейн топливного фильтра.
19. Соединение топливопровода А.
20. Соединение топливопровода D.
21. Топливная трубка.
22. Кронштейн топливной трубки.
