Схема облицовочных панелей салона (Mitsubishi L200 Triton 4)

  • Главная
  • Мицубиси
  • Л200
  • KA/KB (2005-2014)
  • Кузов и салон
  • Интерьер (салон)
  • Схема облицовочных панелей салона
0

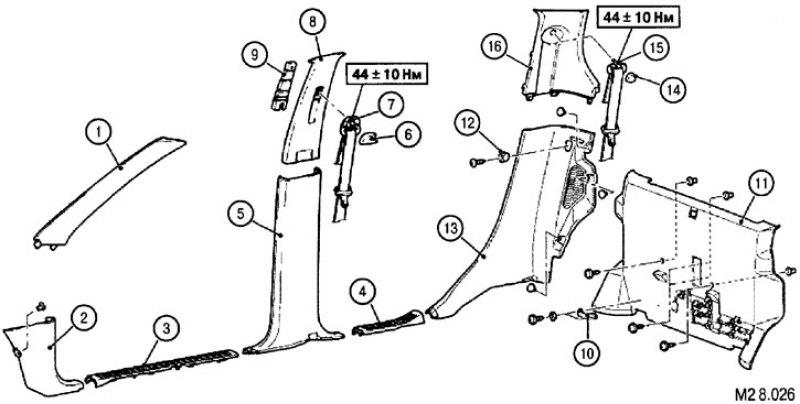

1. Облицовка передней стойки; 2. Нижняя…

1. Облицовка передней стойки; 2. Нижняя облицовочная панель передней стойки; 3. Накладка переднего порога; 4. Накладка заднего порога; 5. Нижняя накладка центральной стойки; 6. Накладка петли крепления ремня безопасности; 7. Болт крепления ремня безопасности; 8. Верхняя накладка центральной стойки; 9. Накладка верхнего поглотителя энергии центральной стойки; 10. Стяжной хомут; 11. Облицовочная панель задней стенки (автомобили с электрическим подъемником заднего стекла); 12. Демпфер заднего сиденья; 13. Нижняя накладка задней стойки; 14. Накладка петли крепления ремня безопасности; 15. Болт крепления ремня безопасности; 16. Передняя накладка задней стойки


(Текст взят с портала проекта: www.Autoinstruction.ru)
Статья проверена экспертом: Григорий Константинов
