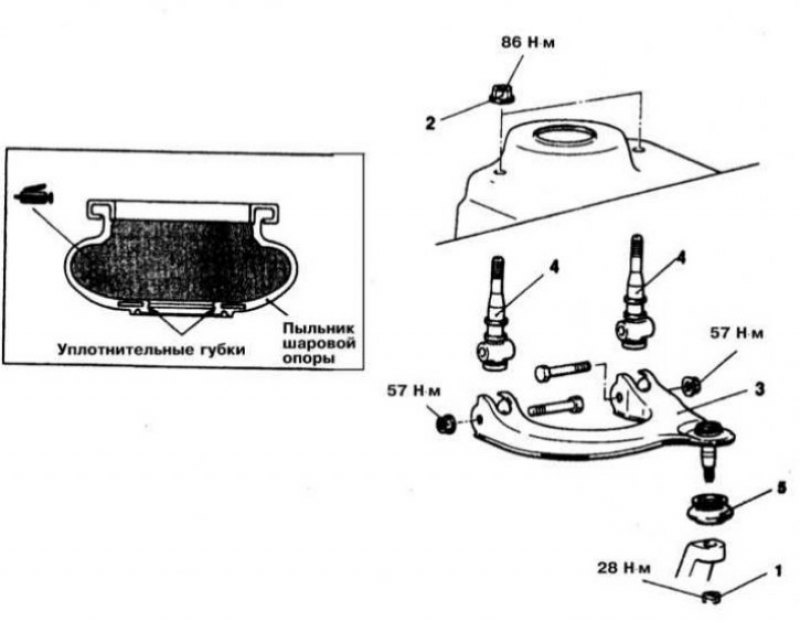

Конструкция сборки верхнего рычага подвески (модели Galant 1994÷1998 г. вып.)
1 - Шаровая опора крепления верхнего рычага к поворотному кулаку; 2 - Самоконтрящиеся гайки крепления верхних опор рычага; 3 - Сборка верхнего рычага; 4 - Осевые опоры верхнего рычага подвески; 5 - Защитный чехол шаровой опоры
Снятие
1. Конструкция сборки верхнего рычага подвески (модели Galant 1994÷1998 г.г. вып.) показана на иллюстрации.
2. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.

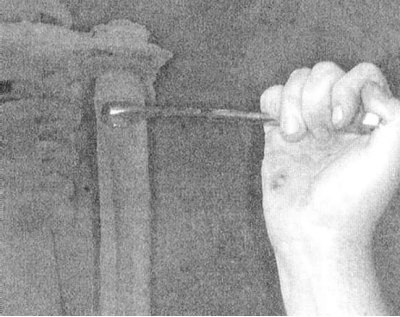

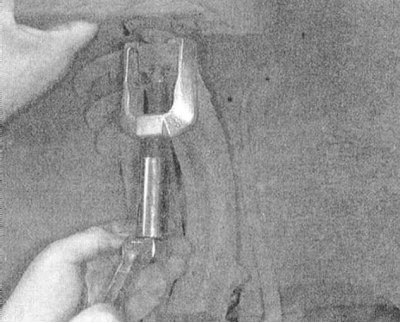

3. Высвободите верхнюю шаровую опору из сборки поворотного кулака.
 |
 |
(Статья перепечатана с ресурса: autoinstruction)
 |
 |

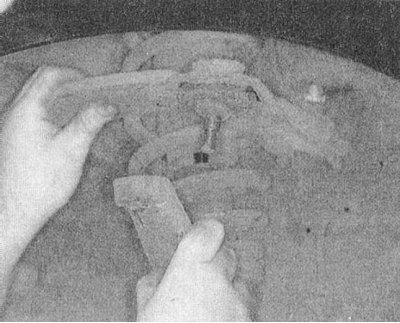

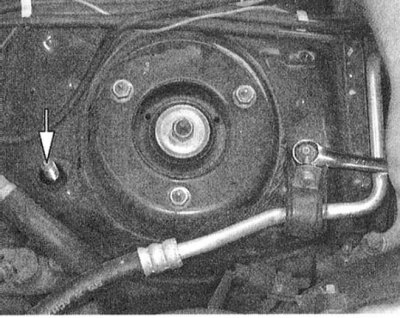

4. Отдайте гайки крепления осевых опор верхнего рычага к кузовному элементу.

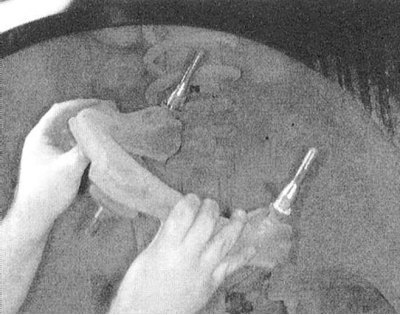

5. Снимите сборку верхнего рычага.
6. Выверните сквозные болты крепления осевых опор рычажной сборки.
Установка

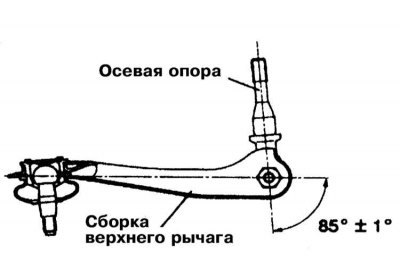

1. Установите осевые опоры на сборку верхнего рычага подвески и отрегулируйте углы их установки. Требуемое значение составляет 84°÷86°.
2. Затяните гайки сквозных болтов крепления осевых опор с требуемым усилием (57 Н·м).

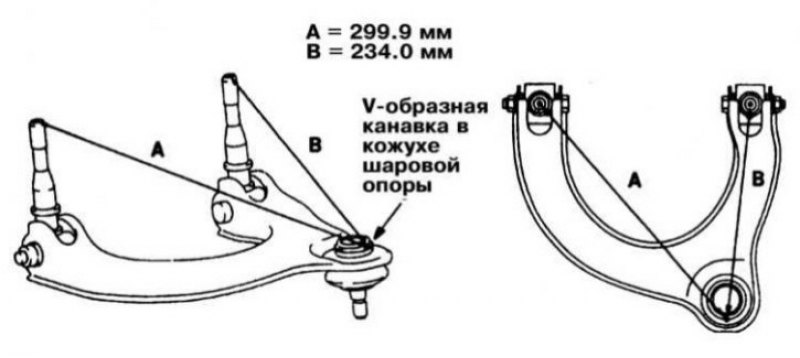

3. Проверьте правильность установки осевых опор путем измерения установочных расстояний А и В. Требуемые значения составляют 299.9 мм для А и 234.0 для В.
4. Закрепите сборку верхнего рычага на кузове автомобиля, затянув новые самоконтрящиеся осевых опор с требуемым усилием (86 Н·м).
5. Посадите верхнюю шаровую опору в сборку поворотного кулака и закрепите ее новой самоконтрящейся гайкой, затянув последнюю с усилием 28 Н·м.
6. Установите переднее колесо и опустите автомобиль на землю.
7. В заключение выполните регулировку углов установки передних колес.
