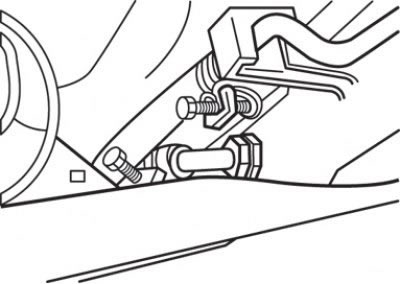

Рис. 12.3. Расположение шланга, соединяющего автоматическую коробку передач с масляным радиатором
1. Отсоедините показанный на рис. 12.3 шланг, который соединяет АКП с масляным радиатором, расположенным внутри радиатора системы охлаждения двигателя.
2. Пустите двигатель и дайте рабочей жидкости стечь через шланг, объем которой составит приблизительно 3,5 л.
Условия
Двигатель работает на холостом ходу, рычаг селектора АКП находится в положении «N».
Внимание! Через одну минуту после пуска двигатель должен быть остановлен. Если вся рабочая жидкость вытекла раньше, то двигатель надо выключить сразу же в этот момент.

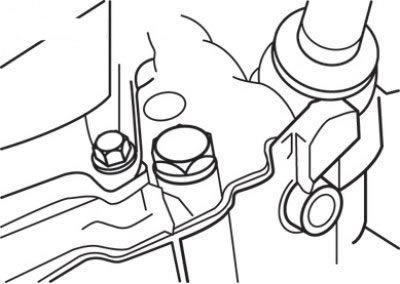

Рис. 12.4. Расположение пробки сливного отверстия рабочей жидкости с автоматической коробки передач
3. Отверните пробку (рис. 12.4) сливного отверстия в картере АКП и слейте остатки рабочей жидкости, объем которой составит приблизительно 2,0 л.
4. Замените масляный фильтр.
5. Установите пробку сливного отверстия с прокладкой и затяните ее моментом 32 Н·м.
6. Залейте через воронку, установленную в маслоналивную трубку, новую рабочую жидкость в объеме приблизительно 5,5 л.
Внимание! Если указанный объем рабочей жидкости не входит в АКП, то следует остановиться и выполнить следующие действия.
1. Повторите процедуру, чтобы удалить всю рабочую жидкость из системы и шлангов.
Внимание! Проверьте слитую рабочую жидкость на наличие грязи. Если рабочая жидкость загрязнена, то повторите процедуру, чтобы удалить всю рабочую жидкость из системы и шлангов.
2. Залейте новую рабочую жидкость непосредственно в маслоналивную трубку.
3. Установите на место отсоединенный ранее шланг (см. рис. 12.3) и плотно вставьте измерительный щуп.
4. Пустите двигатель и дайте поработать ему на частоте вращения холостого хода в течение 1–2 мин.
5. Переместите рычаг селектора АКП последовательно во все позиции и затем установите его в положение «N».
6. Уровень рабочей жидкости должен находиться на отметке «COLD» измерительного щупа. Если он ниже, то долейте необходимое количество рабочей жидкости.
7. Пустите двигатель и проедьте некоторое расстояние, чтобы температура рабочей жидкости достигла рабочего значения (70–80°С), после чего опять проверьте ее уровень, который должен находиться на отметке «НОТ».
Внимание! Отметка «COLD» на щупе необходима только для ориентировочной оценки уровня масла в холодном состоянии.
8. Плотно установите измерительный щуп в маслоналивную трубку.
