Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите ремень привода газораспределительного механизма.
3. Снимите воздушный фильтр и воздушный впускной патрубок.
4. Снимите распределитель зажигания на двигателях с одним верхним распределительным валом (SOНC).
Рис. 6.13. Шланги и труба системы охлаждения: 1 – шланг системы охлаждения двигателя DOHC; 2 – шланг системы охлаждения двигателя DOHC; 3 – шланг системы охлаждения двигателя SOHC; 4 – шланг системы охлаждения двигателя SOHC; 5 – соединение шланга отопителя; 6 – болт, 12–15 Н·м; 7 – болт, 22–25 Н·м; 8 – корпус термостата в сборе; 9 – прокладка; 10 – соединение нижнего шланга радиатора; 11 – болт, 12–15 Н·м; 12 – подводящая труба системы охлаждения в сборе; 13 – прокладка
5. Ослабьте хомут и отсоедините нижний шланг радиатора 10 (рис. 6.13). Перед отсоединением шланга радиатора нанесите установочные метки на шланг и хомут.
6. Выверните болты и снимите корпус 8 термостата в сборе и прокладку 9.
7. Ослабьте хомут и отсоедините шланг 5 отопителя.
8. Ослабьте хомут и отсоедините шланг 1 или 4 системы охлаждения.
9. Ослабьте хомут и отсоедините шланг 2 или 3 системы охлаждения.
10. Ослабьте хомут и отсоедините подводящую трубу 12 системы охлаждения в сборе и прокладку 13.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

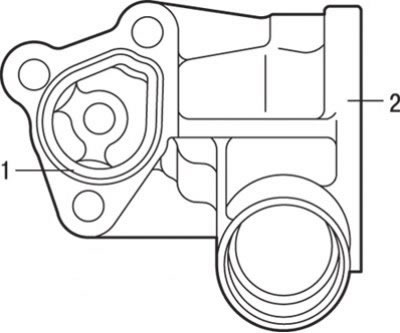

Рис. 6.14. Место нанесения герметика (1) на фланец термостата (2)
1. При установке термостата, равномерно выдавливая из тюбика герметик Mitsubishi Genuine Part №MD970389, нанесите его так, чтобы не было ни излишка герметика, ни его пропусков (рис. 6.14).
2. Наденьте прокладку на подводящую трубу системы охлаждения и нанесите на ее наружную поверхность немного охлаждающей жидкости или воды.
Внимание! Не допускайте попадания моторного масла и консистентной смазки на поверхность прокладки.
3. Наденьте до упора каждый шланг на штуцеры патрубков (штуцер впускного патрубка).
4. Перед подсоединением шлангов совместите ранее нанесенные установочные метки на шланге и хомуте.
(Посмотрите оригинал на портале www.AutoInstruction.ru)
5. Проверьте шланги и трубу системы охлаждения на отсутствие трещин, повреждений или засорения. При обнаружении неисправностей замените соответствующие детали.
6. Залейте охлаждающую жидкость в систему охлаждения.
7. Установите ремень привода газораспределительного механизма.
8. Установите воздушный фильтр и воздушный впускной патрубок.
9. Установите распределитель зажигания на двигатели с одним верхним распределительным валом (SOНC).
