Рис. 2.82. Замена цепи привода масляного насоса: 1. Старая цепь, 2. Новая цепь, 3. Промежуточное звено, 4. Наружная крышка, 5. Масляный насос,
6. Поддон.
2. Рассоедините старую цепь привода масляного насоса 1. Для этого сбейте головки болтов звена перед снятием цепи (стрелка) (см. рис. 2.83). С помощью отвертки (стрелка) рассоедините цепь, сняв одно из звеньев, выпрессовав наружную крышку 3 (см.рис.2.84).
Рис. 2.83. Сбейте головки болтов звена перед снятием цепи (стрелка).
Рис. 2.84. Рассоедините цепь, сняв одно из звеньев, выпрессовав наружную крышку 3.
Источник статьи размещён на портале: www.autoinstruction.ru
3. Присоедините один конец новой цепи 2 к старой цепи 3 промежуточным звеном 4 с наружной плитой 3 (см. рис.2.85).
Рис. 2.85. Присоедините к старой цепи новую.
4. Вращайте медленно коленчатый вал в направлении вращения до тех пор, пока не появится возможность отсоединить старую Цепь и соединить оба конца новой цепи.
5. Отсоедините старую цепь 1 и соедините концы новой цепи 2 с помощью нового промежуточного звена 4 (см. рис.2.86).
Рис. 2.86. Соедините концы новой цепи 2 с помощью нового промежуточного звена 4.
6. Установите сжимающий элемент 2 в тиски (стрелка) и закрепите ее винтом 5 (см.рис.2.87).
Рис. 2.87. Установите сжимающий элемент 2 в тиски (стрелка) и закрепите ее винтом 5.
7. Установите сжимающий элемент 2 (стрелка) в тиски (см. рис. 2.88).
Рис. 2.88. Установите сжимающий элемент 2 (стрелка) в тиски.
8. Установите новую наружную плиту (стрелка) в тиски (см. рис. 2.89).
Рис. 2.89. Установите новую наружную плиту (стрелка) в тиски.
9. Затяните шпиндель 6 до упора (см. рис.2.90). При затягивании шпинделя 6 убедитесь, что пальцы промежуточного звена вставлены в отверстия наружной плиты 3 звена.
Рис. 2.90. Затяните шпиндель 6 до упора.
10. Извлеките сжимающий элемент 2 и переустановите, установив его на заклепанный профиль (стрелка) (см.рис.2.91).
Рис. 2.91. Извлеките сжимающий элемент 2 и переустановите его (стрелка).
11. Установите сжимающий элемент по центру болта (стрелка) (см. рис.2.92).
Рис. 2.92. Установите сжимающий элемент по центру болта (стрелка).
12. Затяните шпиндель 6 до момента 30-35 Нм. Заклепайте пальцы промежуточного звена индивидуально.
13. Проверьте заклепывание звена цепи и заклепайте еще раз, если необходимо (см. рис.2.93).

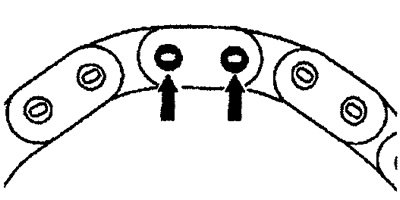

Рис. 2.93. Проверьте заклепывание звена цепи.
