Снятие
1. Снимите впускной коллектор 1 (см. рис.2.133).

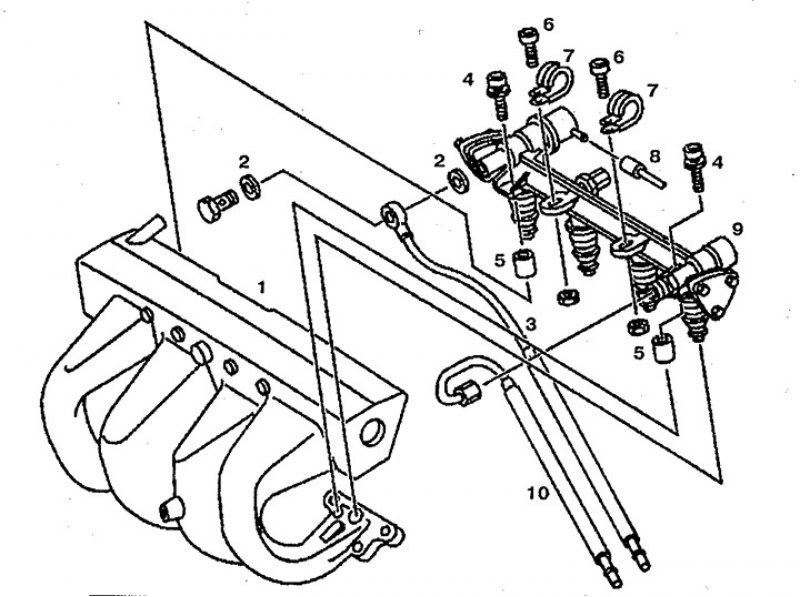

Рис. 2.133. Распределитель топлива с форсунками: 1. Впускной коллектор, 2. Прокладка, 3. Сливной топливопровод, 4, 6. Болт, 5. Направляющие втулки, 7. Хомут, 8. Вакуумная трубка, 9. Распределитель топлива с форсунками, 10. Нагнетающий трубопровод.
2. Отсоедините вакуумную трубку 8.
3. Открутите болты 6.
4. Снимите нагнетающий топливопровод 10.
5. Снимите сливной топливопровод 3.
6. Открутите болты 4 крепления распределителя топлива 9 вместе с форсунками.
7. Снимите фиксатор 2 (см. рис. 2.134).
Рис. 2.134. Снятие форсунок: 1. Распределитель топлива, 2. Фиксатор. Y16-Y19. Форсунки.
8. Снимите форсунки Y16-Y19 с распределителя 1.
Оригинал расположен на ресурсе: autoinstruction.ru
Установка
9. Установка производится в порядке, обратном снятию.
