График текущего обслуживания (Mercedes M-Class W163)

Оглавление: Проверки, производимые на регулярной…↓ Процедуры, выполняемые в…↓ Список А ↓ Список В ↓

Двигательный отсек бензиновых моделей (на примере ML 320) (1 из 2)

Двигательный отсек бензиновых моделей (на примере ML 320) (2 из 2)

1 - Масляный фильтр; 2 - Воздухоочиститель; 3 - Аккумуляторная батарея; 4 - Расширительный бачок системы охлаждения; 5 - Главный монтажный блок предохранителей/реле (коробка «Е»), - крышка открыта; 6 - Резервуар жидкости омывания стекол; 7 - Щуп измерения уровня двигательного масла; 8 - Заливная горловина двигательного масла; 9 - Щуп измерения уровня ATF (модели с АТ); 10 - Вентиляторная сборка системы охлаждения; 11 - Резервуар ГТЦ

Двигательный отсек дизельных моделей (на примере ML 270 CDI)

1 - Щуп измерения двигательного масла; 2 - Заливная горловина двигательного масла

Предлагаемые рекомендации предполагают самостоятельное выполнение процедур обслуживания автомобиля его владельцем в отличие от работ, выполняемых на станции техобслуживания представительского отделения компании Mercedes-Benz. Хотя данный график составлен на основе рекомендаций завода-изготовителя, интервалы между большинством процедур по усмотрению владельца автомобиля могут быть сокращены, например, проверку и замену смазок и жидкостей следует производить с интервалами, обеспечивающими максимальный срок службы двигателя или привода. Кроме того, если владелец автомобиля заинтересован в том, чтобы поддерживать его в состоянии максимальной готовности к эксплуатации на случай возможной перепродажи, многие процедуры могут выполняться чаще. Составители настоящего Руководства могут только поприветствовать подобную инициативу.

Первоначальное обслуживание и проверка нового автомобиля должно производиться на станции техобслуживания представительского отделения компании Mercedes-Benz с целью выполнения условий гарантийных обязательств. Данная услуга предоставляется бесплатно.

Проверки, производимые на регулярной основе

Ежегодно

Производите замену двигательного масла и масляного фильтра (см. Раздел Замена двигательного масла и масляного фильтра).
Проверяйте уровни прочих рабочих жидкостей в резервуарах двигательного отсека (см. Раздел Проверка уровней жидкостей, контроль утечек).

Каждые 2 года

Производите замену тормозной жидкости.
Проверяйте состояние лакокрасочного покрытия.
Проверяйте состояние компонентов шасси, несущих и опорных кузовных элементов.

Каждые 3 года

Производите замену охлаждающей жидкости.
Прочищайте и смазывайте направляющие желоба и ползуны крышки верхнего люка.
Производите замену батареи автономного питания системы аварийного вызова TeleAid (при соответствующей комплектации).

Через первые 48 000 км, или через 4 года эксплуатации (однократно), - только дизельные модели

Проверяйте установку фаз газораспределения (см. Главы Установка базового положения распределительных валов и Системы электрооборудования двигателя).

Каждые 72 000 км, или раз в 4 года

Производите замену свечей зажигания на моделях ML 230 (см. Раздел Проверка и замена свечей зажигания, проверка состояния высоковольтных проводов (бензиновые модели)).

Каждые 96 000 км, или раз в 4 года

Производите замену топливного фильтра (бензиновые модели)/главного и предварительного топливных фильтров (дизельные модели) (см. Раздел Проверка системы питания, замена топливного фильтра).
Заменяйте фильтрующий элемент воздухоочистителя, - не забывайте вычищать изнутри кожух воздухоочистителя (см. Главу Снятие и установка компонентов впускного воздушного тракта).
Проверяйте состояние ремней привода вспомогательных агрегатов (см. Раздел Проверка состояния мультиреберных ремней привода вспомогательных агрегатов), - в случае необходимости производите замену (см. Главу Двигатель).
Заменяйте фильтр очистки воздуха салона, предварительный угольный фильтр.
Проверяйте состояние уплотнительных элементов заливной горловины топливного бака.

Каждые 160 000 км, или раз в 4 года

Производите замену свечей зажигания на бензиновых моделях, кроме ML 230 (см. Раздел Проверка и замена свечей зажигания, проверка состояния высоковольтных проводов (бензиновые модели)).

Процедуры, выполняемые в соответствии со стандартными Списками работ по ТО (в соответствии с индикацией системы ASSYST)

Список А: Процедура выполняется в случае, если пробег с момента выполнения последнего обслуживания по списку В составляет менее 22 000 км.

Список В: Процедура выполняется в случае, если пробег с момента выполнения последнего обслуживания по списку В составляет более 22 000 км.

Внимание! Первичное обслуживание производится по списку В (полный объем работ)!

Список А

Салон автомобиля, стеклоочистители

Проверьте исправность функционирования следующих устройств:

a) Устройства звуковой и световой сигнализации, указатели поворотов/аварийной сигнализации;
b) Контрольные/индикаторные лампы, элементы подсветки и приборы внутреннего освещения;
c) Наружные осветительные приборы;
d) Стеклоочистители;
e) Стеклоомыватели (включая омыватели фар).

Проверьте состояние и исправность функционирования ремней безопасности.
Обнулите счетчик интервалов планового ТО на приборном щитке (см. Раздел Активная система предупреждения о сроке наступления планового ТО (ASSYST)).

Колесные сборки и тормозные механизмы

Через проемы в дисках правых колес оцените остаточную толщину фрикционных накладок тормозных колодок.
Через проем в диске правого переднего колеса оцените остаточную толщину тормозного диска.
Оцените степень износа и общее состояние шин, измерьте остаточную глубину узора протекторов, в случае необходимости произведите замену/ротацию колес.
Проверьте давление накачки шин, в случае необходимости произведите соответствующую корректировку.

Двигательный отсек

Внимание! Соблюдайте осторожность при выполнении работ в двигательном отсеке, - срабатывание вентилятора системы охлаждения может происходить в течение еще порядка 30 секунд после выключения двигателя!

В электронных системах зажигания, генерируется очень высокое напряжение! Будьте внимательны, соблюдайте все необходимые меры предосторожности при обслуживании любых компонентов системы, включая не только основные (модуль зажигания, катушка и ВВ электропроводка), но также и сопутствующие, такие как свечные разъемы, тахометр и прочее подключаемое диагностическое оборудование. Особую внимательность следует соблюдать при работающем двигателе, во время его запуска, при включенном зажигании (ключ в положении 2) и при проворачивании коленчатого вала вручную. Лица с имплантированным кардиостимулятором допускаться к обслуживанию компонентов системы зажигания не должны!

Примечание. Описание процедуры открывания капота приведено в Разделе Доступ в подкапотное пространство.

Внешний вид двигательного отсека представлен на иллюстрациях.

Проверьте уровень тормозной жидкости.
Проверьте уровень жидкости омывания стекол.
Проверьте уровень и оцените состояние охлаждающей жидкости двигателя.
Произведите замену двигательного масла и масляного фильтра.
Смажьте элементы замка и петель капота.

Список В

Салон, фары и стеклоочистители

В дополнение к процедурам, перечисленным в Списке А:

Замените салонный фильтр.
Проверьте правильность регулировки наклона оптических осей фар, в случае необходимости выполните соответствующую корректировку.
Произведите замену щеток передних стеклоочистителей.

Колесные сборки и тормозные механизмы

Снимите колеса и измерьте остаточную толщину колодок и дисков передних и задних тормозных механизмов.
Оцените степень износа и общее состояние шин, измерьте остаточную глубину узора протекторов, в случае необходимости произведите замену.
Выполните ротацию колес.
Проверьте давление накачки шин (включая запасное колесо), в случае необходимости произведите соответствующую корректировку.
Проверьте исправность функционирования стояночного тормоза и надежность удерживания им автомобиля на уклоне.

Днище автомобиля

Схема расположения основных компонентов, устанавливаемых под днищем автомобиля представлена на иллюстрации.

(Статья перепечатана отсюда: AutoInstruction)

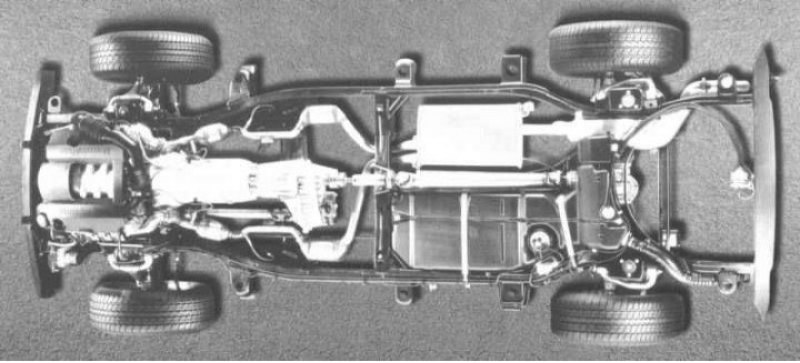

Типичная схема расположения устанавливаемых под днищем автомобиля компонентов (торсионные пружины передней подвески сняты)

Проверьте расположенные под днищем компоненты и линии соединительных трактов на наличие признаков развития утечек.
Проверьте состояние и правильность прокладки гидравлических и топливных линий.
Проверьте состояние шаровых опор и резиновых пыльников шарнирных сборок приводных валов, компонентов подвески и рулевого управления.
Оцените степень износа компонентов рулевого привода (по величине люфтов).

Двигательный отсек

В дополнение к процедурам, перечисленным в Списке А:

Визуально оцените состояние всех доступных компонентов, проверьте правильность прокладки и надежность фиксации коммуникационных линий.
Осмотрите силовой агрегат и вспомогательные агрегаты на наличие признаков развития утечек.
Проверьте уровень жидкости системы гидроусиления руля.
Проверьте уровень электролита аккумуляторной батареи.
Оцените состояние ремней привода вспомогательных агрегатов.
Проверьте исправность функционирования привода дроссельной заслонки, смажьте поворотные узлы (кроме моделей ML 430, ML 500 и ML 55 AMG, - двигатели серии 113).

По списку В

Проверьте уровень охлаждающей жидкости двигателя.
Проверьте уровень жидкости системы гидроусиления руля (ГУР).
Проверьте уровень гидравлической жидкости регулировки жесткости амортизаторов.
Проверьте расположенные в двигательном отсеке элементы на наличие признаков развития утечек.
Проверьте состояние и правильность прокладки гидравлических и топливных линий.
Проверьте состояние ремней привода вспомогательных агрегатов.
Смажьте элементы привода дроссельной заслонки, проверьте исправность функционирования привода.
Произведите замену установленного в двигательном отсеке пылезащитного фильтра систем отопления и вентиляции (без угольного элемента).
Произведите замену двигательного масла и масляного фильтра.
Проверьте исправность функционирования защелки замка капота.

Кузов (по Списку В)

Проверьте лампы фар (кроме ксеноновых) на соответствие требований Спецификаций к мощности потребления.
Проверьте правильность регулировки оптических осей фар, в случае необходимости произведите соответствующую корректировку.
Замените рабочие элементы щеток стеклоочистителей (включая очистители фар).
