Детали установки воздухозаборника на моделях 163.136 (двигатель серии 111): 4/16 - Воздухозаборник; Стрелка - Фиксатор
Детали установки воздухозаборника на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, - предварительно снимите решетку радиатора (см. Главу Кузов).
Воздухоочиститель

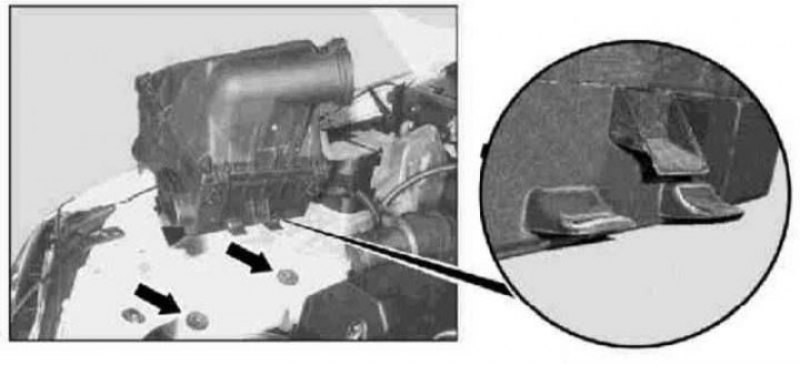

Детали установки воздухоочистителя на моделях 163.136 (двигатель серии 111): Стрелки - Резиновые подушки
Детали установки воздухоочистителя на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, - не забудьте высвободить шланг охладительного тракта из направляющей на корпусе воздухоочистителя.
Датчик измерения массы воздуха (MAF)
Детали установки датчика MAF на моделях 163.136 (двигатель серии 111): В2/5 - Датчик MAF
Детали установки датчика MAF на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, - не забудьте заменить уплотнительное кольцо.
Обводной рукав воздухоочистителя
Детали установки обводного воздушного рукава на моделях 163.136: 4/5 - Обводной рукав воздухоочистителя; В17 - Датчик температуры воздуха, подаваемого в салон; Стрелки - Крепежные фиксаторы

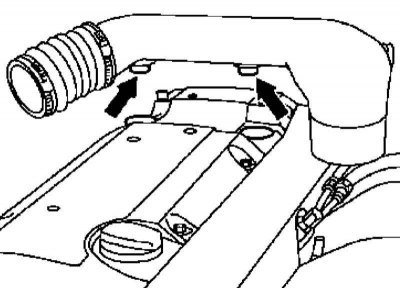

Детали установки обводного воздушного рукава на моделях 163.136: Стрелки - Крепежные фиксаторы
Детали установки обводного воздушного рукава на моделях 163.136: Стрелки - Крепежные фиксаторы
Детали установки обводного рукава воздухоочистителя на моделях 163.136 (двигатель серии 111) показаны на иллюстрациях.
Модели 163.154/157
Детали установки компонентов впускного воздушного тракта на моделях 163.154/157 (двигатели серии 112): 1/2 - Правая линия вентиляции картера; 2 - Воздухоочиститель; 2/1 - Резонаторная камера; 2/2 - Воздуховод; 2/3 - Болт; В2/45 - Датчик MAF
Детали установки компонентов впускного воздушного тракта на моделях 163.154/157 (двигатели серии 112) показаны на иллюстрации. Перед снятием воздушного рукава (2/2) следует отсоединить трос привода электронного акселератора (стрелка), - отожмите отверткой вниз стопорный язычок фиксатора крепления воздушного рукава (2/2) к исполнительному устройству электронного акселератора.
Модели 163.172/174/175
Детали установки компонентов впускного воздушного тракта на моделях 163.172/174/175 (двигатели серии 113): 1 - Крышка расширительного бачка системы охлаждения; 2 - Переливная трубка; 3 - Линия охладительного тракта; 4 - Линия охладительного тракта; 5 - Линия охладительного тракта; 6 - Контактный разъем; 7 - Расширительный бачок; 8 - Вакуумный шланг системы вентиляции картера; 9 - Воздуховод; 9/1 - Болт; 10 - Воздухоочиститель; 11 - Фиксатор воздуховода; 12 - Резонаторная камера; 13 - Контактный разъем электропроводки датчика MAF; В2/5 - Датчик MAF
1. Детали установки компонентов впускного воздушного тракта на моделях 163.172/174/175 (двигатели серии 113) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Открыв крышку (1), сбросьте избыточное давление в расширительном бачке системы охлаждения (7).
3. Отсоедините от расширительного бачка (7) переливную трубку (2).
4. Отсоедините от расширительного бачка (7) линии (3, 4 и 5) охладительного тракта.
5. Снимите расширительный бачок (7).
6. Рассоедините контактный разъем (6) датчика MAF (В2/5).
7. Отсоедините вакуумный шланг (8) системы вентиляции картера.
8. Вывернув болт (9/1), отделите воздушный рукав (9) от крышки головки цилиндров.
9. Снимите с воздухоочистителя (10) датчик MAF (В2/5).
10. Отожмите отверткой вниз блокировочный механизм (11) воздушного рукава.
11. Снимите резонаторную камеру (12).
12. Снимите рукав (9) в сборе с датчиком MAF (В2/5).
13. Установка производится в обратном порядке.
