Опорожнение топливного бака по стандартной схеме (бензиновые модели): 1/1 - Сервисный клапан
1. Иллюстративный материал по стандартной процедуре опорожнения топливного бака на бензиновых моделях представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Сбросьте давление в тракте системы питания (см. Раздел Сбрасывание давления в топливной системе бензинового двигателя).
3. Отсоедините от топливной магистрали (17) линию подачи топлива (17/2).
4. Подсоедините к линии подачи топлива (17/2) топливный шланг (80/9) диаметром порядка 10 мм, конец которого опустите в приготовленную сливную емкость подходящего объема.
5. Извлеките из своего посадочного гнезда в монтажном блоке реле топливного насоса (F1k3).
6. Установите перемычку между слотами 30 (+ батареи) и 87 (входной контакт реле).
7. Включите зажигание и дождитесь окончания слива топлива из бака.
8. Закончив, восстановите исходное подсоединение топливной линии, установите на место реле.
Аварийная процедура (при неисправном топливном насосе), - все модели
Опорожнение топливного бака по аварийной схеме (все модели)

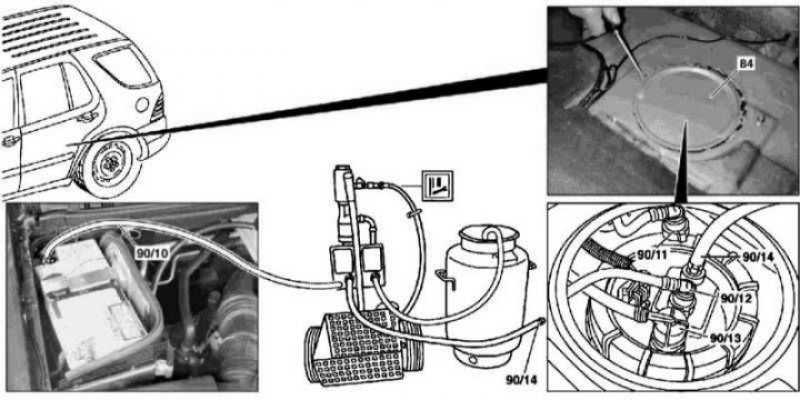

Опорожнение топливного бака по аварийной схеме (все модели): 84 - Крышка окна доступа; 90/10 - Линия заземления (вакуумный блок); 90/11 - Линия возврата топлива; 90/12 - Линия подачи топлива; 90/13 - Штуцерный разъем подключения стационарного обогревателя (при соответствующей комплектации); 90/14 - Вытяжной шланг
1. Иллюстративный материал по аварийной процедуре опорожнения топливного бака представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Выверните крепежные болты, приподнимите задний край сдвоенной подушки заднего сиденья и снимите установленные на ее раме крышки.
Примечание. Снимайте только крышки с документальной идентификацией А, D и Е.
3. Откиньте подушку вперед.

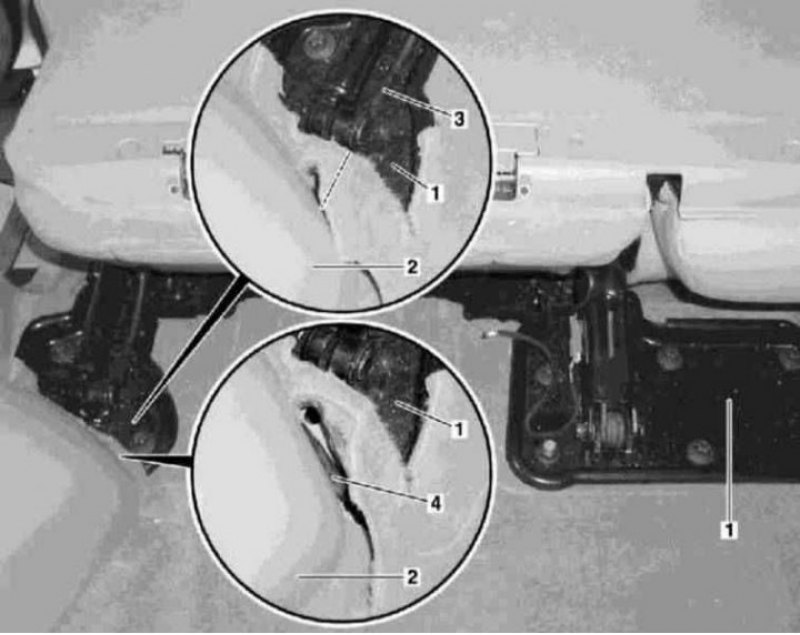

4. Отогните вперед панель коврового покрытия пола под опорным кронштейном (1) рамы сиденья, также отогните вперед край ковровой панели в районе накладки (2) левой стойки С.
5. Прорежьте ковровое покрытие непосредственно позади троса фиксации сиденья (3), - постарайтесь не повредить электропроводку (4).
6. Не перегибая, откиньте назад напольный мат и, предварительно разогрев феном, снимите крышку сервисного окна (84), - крышка сажается на герметик и подлежит замене в обязательном порядке.
7. Струбциной или самоконтрящимися щипцами пережмите и отсоедините линию возврата топлива (90/11).
8. При помощи переходной насадки подсоедините вытяжной шланг (90/14) к разъему возвратной линии (90/11).
Оригинал можно просмотреть на сайте: AutoInstruction
9. Произведите заземление вытяжного насоса (90/10).
10. Запустите вакуумный насос и откачайте топливо из бака в приготовленную емкость.
11. Установка производится в обратном порядке.
