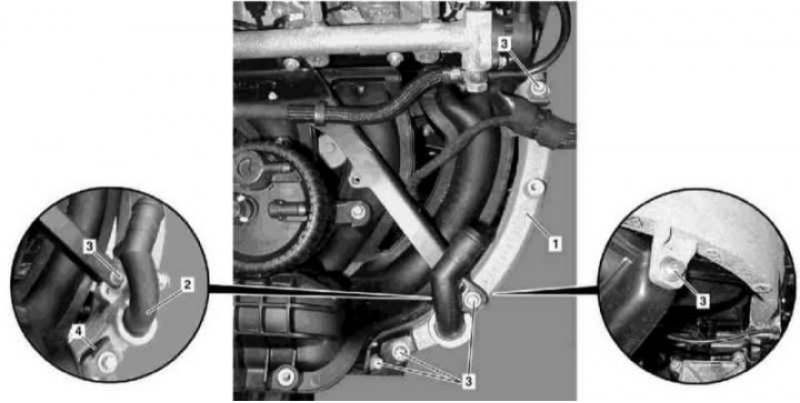

Детали установки охладителя EGR на моделях 163.113 (двигатель серии 612): 1 - Охладитель EGR; 2 - Патрубок подсоединения к тракту системы охлаждения; 3 - Болты; 4 - Опорный кронштейн
1. Детали установки охладителя EGR на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Опорожните систему охлаждения (см. Главу Проверка системы охлаждения и морозоустойчивости охлаждающей жидкости, замена жидкости).
3. Снимите панели отделки крышки головки цилиндров.
4. Выверните крепежные винты (3) и снимите опорный кронштейн (4) с патрубком подключения к тракту системы охлаждения (2).
5. Выверните оставшиеся крепежные болты (3), снимите сборку охладителя EGR (1) с головки цилиндров и отделите его от системы выпуска отработавших газов.
6. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку.
7. В заключение запустите двигатель и проверьте компоненты системы выпуска отработавших газов на наличие признаков развития утечек.
М628
Охладитель

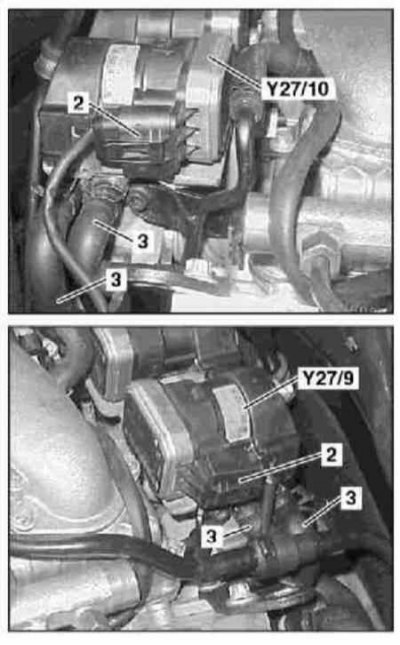

Детали установки охладителя EGR на моделях 163.128 (двигатель серии 628): 2 - Контактные разъемы электропроводки; 3 - Линии охладительного тракта; Y27/9 - Левый позиционер EGR; Y27/10 - Правый позиционер EGR

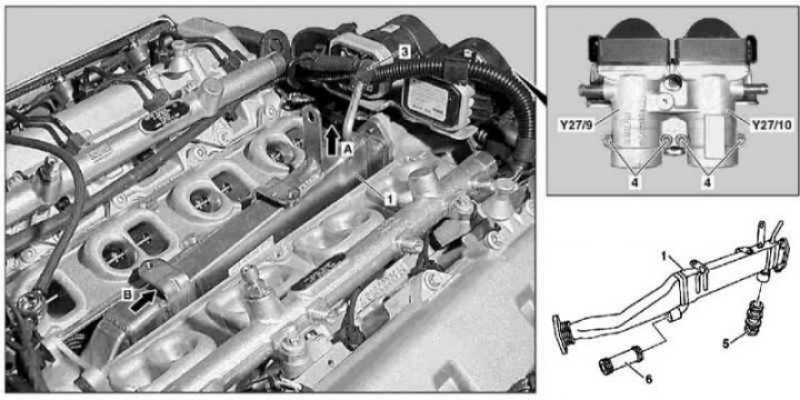

Детали установки охладителя EGR на моделях 163.128 (двигатель серии 628): 1 - Охладитель EGR; 4 - Болты; 5 - Соединительный узел; 6 - Соединительный узел; А - Потянуть; В - Потянуть
1. Детали установки охладителя EGR на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
Примечание. Охладитель EGR (1) снимается в сборе позиционерами (Y27/9 и Y27/10).
2. Снимите сборку воздухораспределителя (см. Раздел Обслуживание компонентов впускного воздушного тракта).
3. Рассоедините контактные разъемы электропроводки (2).
4. Отсоедините линии охладительного тракта (3) от позиционеров (Y27/9 и 27/10) и охладителя (1) EGR.
5. Сначала потяните вверх (стрелка А) заднюю часть охладителя (1), затем подайте сборку вперед (стрелка В) и рассоедините штуцерные разъемы (5 и 6), - уплотнительные кольца подлежат замене в обязательном порядке.
6. В случае необходимости снимите со сборки охладителя (1) позиционеры (Y27/9 и Y27/10) (см. ниже).
7. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (см. ниже).
Позиционеры

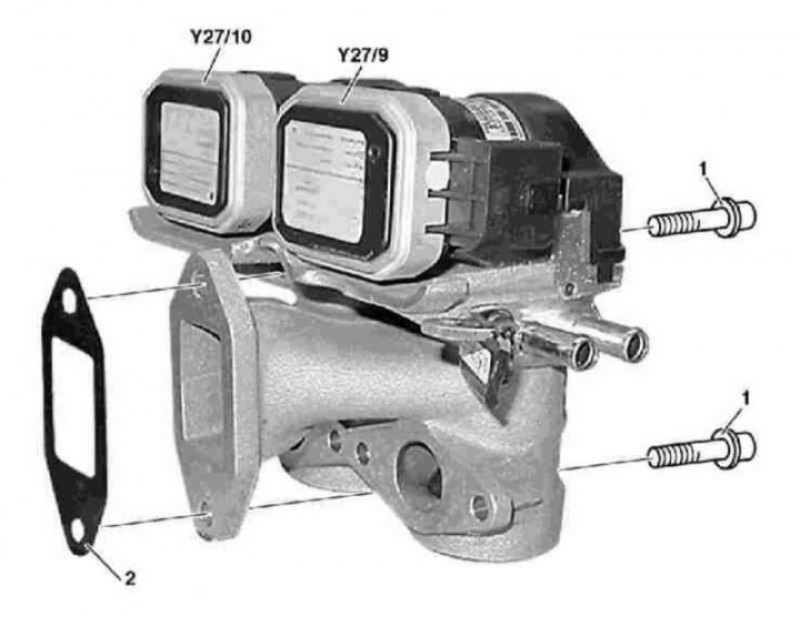

Детали установки позиционеров EGR на моделях 163.128 (двигатель серии 628)
1. Детали установки позиционеров EGR показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите охладитель (см. выше)
3. Выверните крепежные болты (1) и снимите позиционеры (Y27/9 и Y27/10) со сборки охладителя EGR.
Текст предоставлен порталом [www.Autoinstruction.ru]
4. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (2).
